Nota:
• Per i collegamenti dei condotti corti, usare i terminali bassa pressione statica, di colore bianco.
La distanza L tra l'uscita aria del condotto e l'uscita aria dell'unità interna non deve essere superiore a
0.5
m.
• Per i collegamenti dei condotti lunghi, usare i terminali media pressione statica, di colore rosso.
La distanza L tra l'uscita aria del condotto e l'uscita aria dell'unità interna non deve essere superiore a
2.0
m.

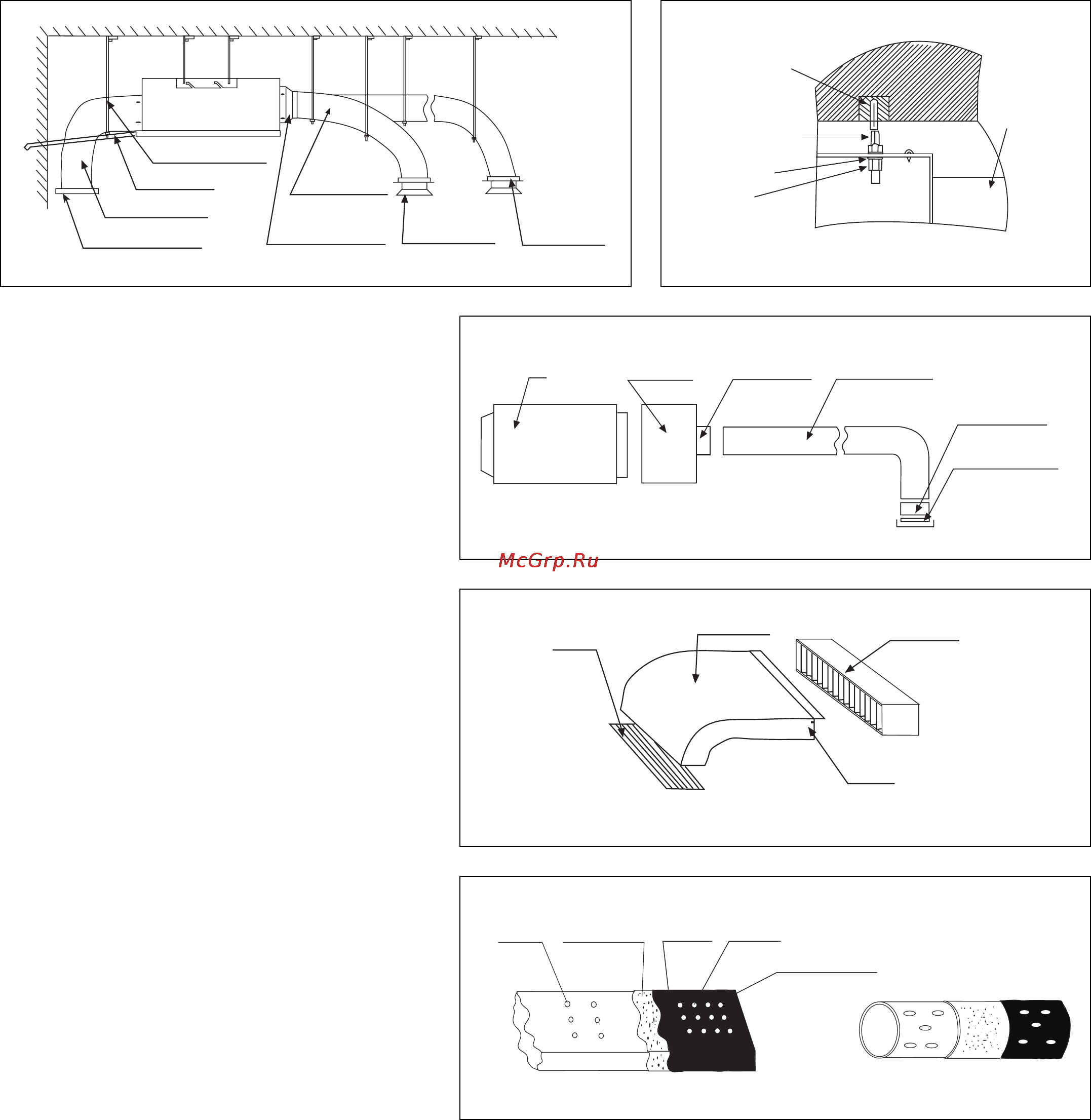

Schema di installazione condotti lunghi
1. Installazione dei condotti uscita aria
• I condotti uscita aria sono rotondi, con diametro di
180mm.
• È necessario aggiungere un raccordo tra il
condotto rotondo e l'uscita aria dell'unità interna,
quindi collegare il rispettivo diffusore.
Come illustrato in figura, la velocità del flusso d'aria
per ciascuna uscita aria deve essere regolata circa
allo stesso livello per soddisfare le esigenze di
climatizzazione.
2. Installazione dei condotti ripresa aria
• Utilizzare un rivetto per collegare il condotto ripresa
aria con l'apertura ripresa aria dell'unità interna;
quindi installare il pannello ripresa aria all'altra
estremità del condotto (vedi figura).
3. Isolamento termico dei condotti
• I condotti uscita aria e ripresa aria devono essere
isolati termicamente. Per prima cosa attaccare i
chiodi viscosi sulla superficie del condotto, quindi
applicare il cotone termoisolante con uno strato di
carta stagnola e usare le capocchie dei chiodi
viscosi per fissare il tutto. Infine, sigillare la parte con
nastro adesivo di stagnola.
Diffusore aria
Condotto ripresa aria
Pannello ripresa aria
Staffa di sostegno
Tubo scarico condensa
Raccordo
Condotto
uscita aria
Fascia
diffusore aria
Tasselli ad
espansione M8
Vite di
sospensione M8
Rondella M8
Dado M8
Unità Interna
Unità interna
Collegamento
non rigido o
scatola statica
Raccordo
Condotto circolare
Fascia diffusore aria
Diffusore aria
Unità interna
rivetto
Condotto ripresa aria
Pannello
ripresa aria
Chiodi
viscosi
Teste dei
chiodi viscosi
Nastro adesivo
Carta
stagnola
Cotone
termoisolante
22
