Hinweis:
• Für die Anschlüsse der kurzen Leitungen die weißen Klemmen mit geringem statischem Druck verwenden.
Der Abstand L zwischen dem Luftaustritt der Leitung und dem Luftaustritt des Innengeräts darf max.
0.5
m betragen.
• Für die Anschlüsse der langen Leitungen die roten Klemmen mit mittlerem statischem Druck verwenden.
Der Abstand L zwischen dem Luftaustritt der Leitung und dem Luftaustritt des Innengeräts darf max.
2.0
m betragen.

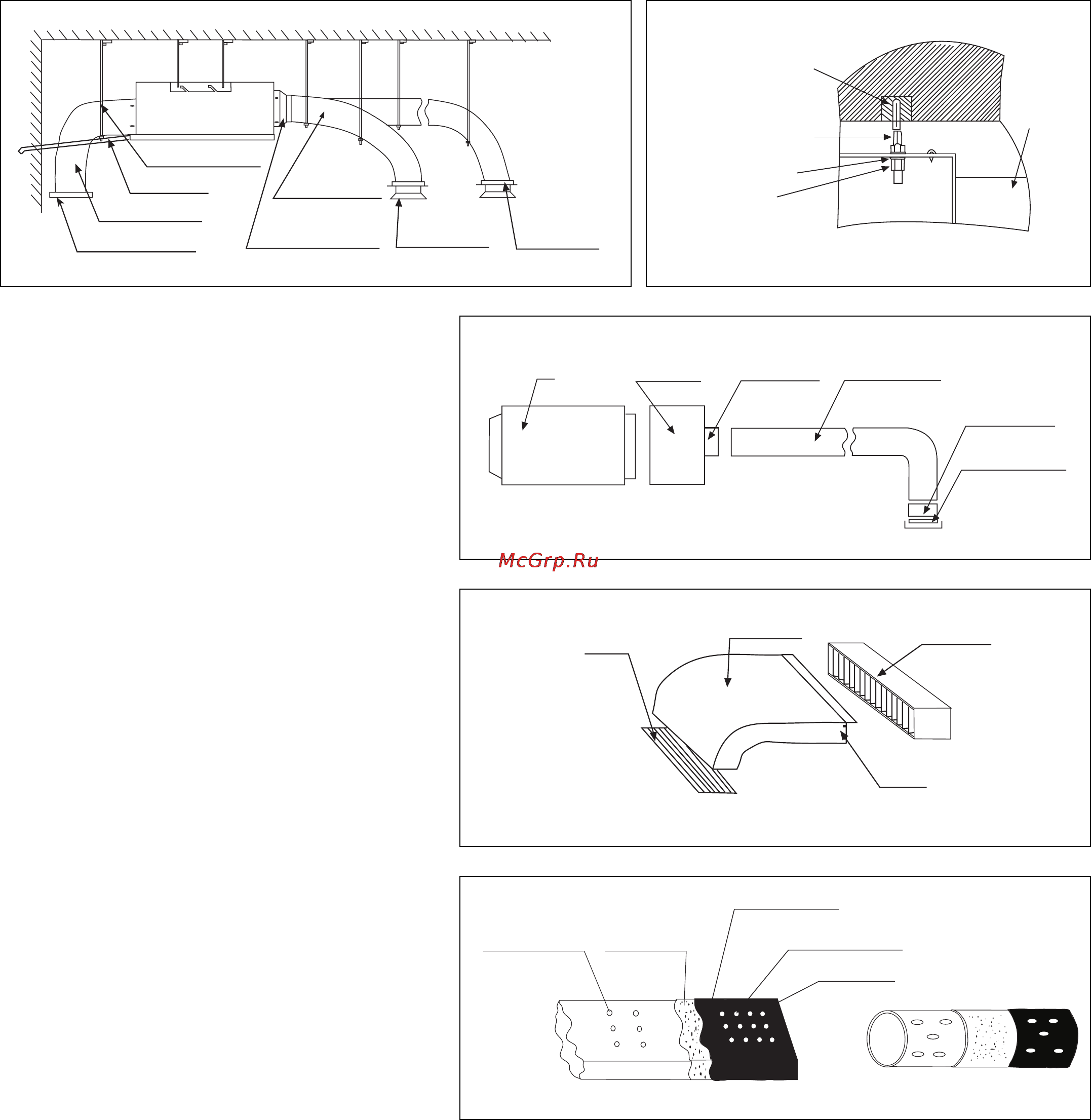

Installationsplan der langen Leitungen
1. Installation der Luftaustrittsleitungen
• Die Luftaustrittsleitungen sind rund und haben einen
Durchmesser von 180 mm.
• Zwischen der runden Leitung und dem Luftaustritt
des Innengeräts muss ein Verbindungsstück einge-
fügt werden, dann den jeweiligen Diffusor anschlie-
ßen. Wie auf der Abbildung gezeigt, muss die
Geschwindigkeit des Luftstroms bei jedem Luftaus-
tritt in etwa gleich eingestellt werden, um die klimati-
schen Anforderungen zu erfüllen.
2. Installation der Lufteintrittsleitungen
• Für den Anschluss der Lufteintrittsleitung an die Luft-
eintrittsöffnung des Innengeräts einen Niet verwen-
den; dann das Lufteintrittspaneel am anderen Ende
der Leitung installieren (siehe Abbildung).
3. Thermische Isolierung der Leitungen
• Die Luftaustritts- und Lufteintrittsleitungen müssen
thermisch isoliert werden.
Zuerst die Kunststoffnieten an der Oberfläche der
Leitung anbringen, dann die wärmeisolierende
Baumwolle mit einer Schicht Stanniolpapier auflegen
und das Ganze mit den Köpfen der Kunststoffnieten
befestigen. Zuletzt die Stelle mit Stanniolklebeband
abdichten.
Luftdiffusor Band Luftdiffusor
Lufteintrittsleitung
Lufteintrittspaneel
Halterung
Kondensatschlauch
Anschlussstück
Luftaustrittsleitung
Spreizdübel M8
Aufhängeschraube M8
Unterlegscheibe M8
Mutter M8
Innengerät
Innengerät
Nicht starrer
Anschluss oder
festes Gehäuse
Anschlussstück
Runde Leitung
Band Luftdiffusor
Luftdiffusor
Innengerät
Niet
Lufteintrittsleitung
Lufteintrittspaneel
Kunststoffnieten
Köpfe der
Kunststoffnieten
Klebeband
Stanniolpapier
Wärmeisolierende
Baumwolle
22
