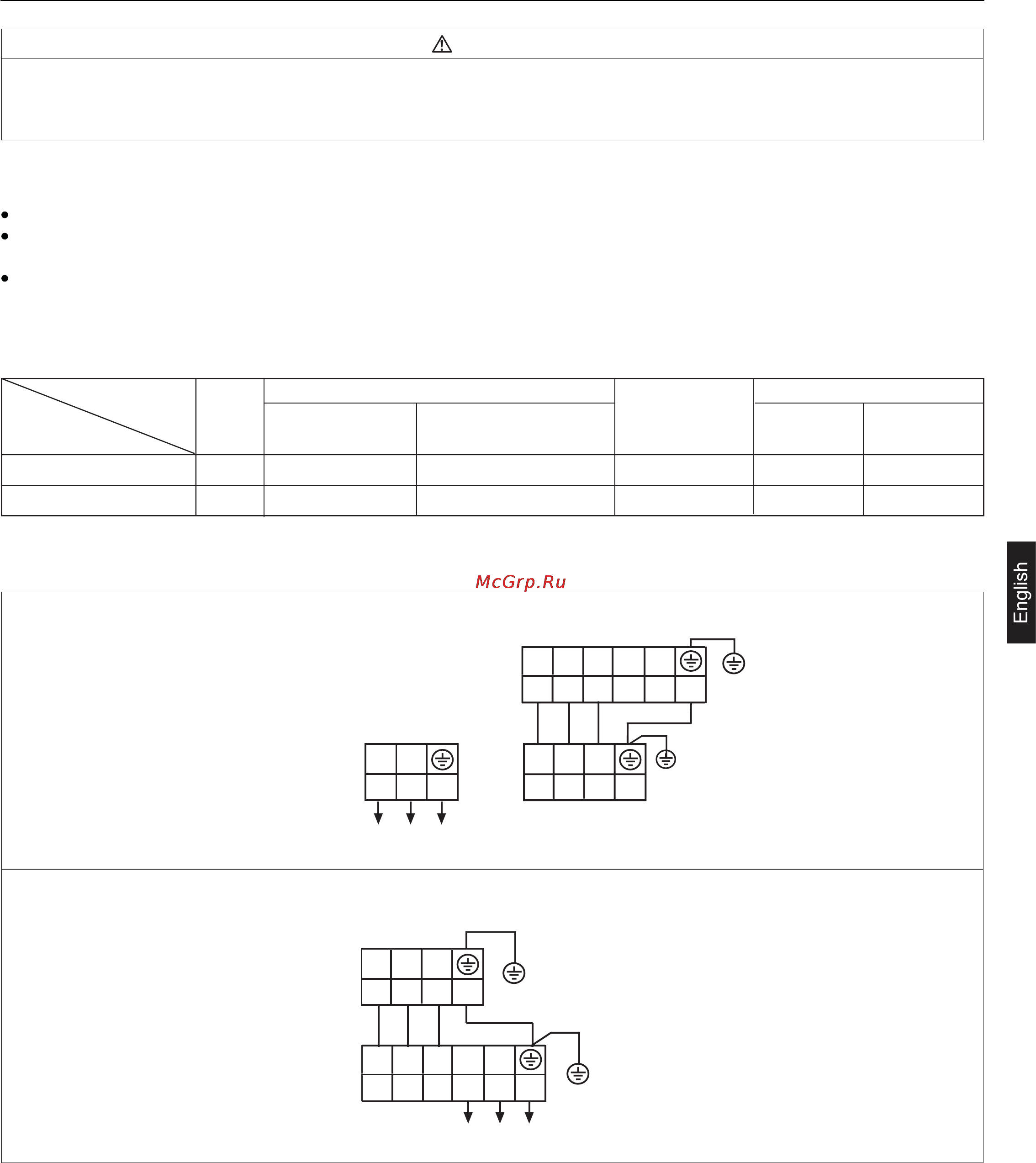

Electrical wiring
WARNING
DANGER OF BODILY INJURY OR DEATH
TURN OFF ELECTRIC POWER AT CIRCUIT BREAKER OR POWER SOURCE BEFORE MAKING ANY ELECTRIC
CONNECTIONS. GROUND CONNECTIONS MUST BE COMPLETED BEFORE MAKING LINE VOLTAGE CONNECTIONS.
Selection of size of power supply and interconnecting wires
Precautions for Electrical wiring
Electrical wiring work should be conducted only by authorized personnel.
Do not connect more than three wires to the terminal block. Always use round type crimped terminal lugs with insulated grip on
the ends of the wires.
Use copper conductor only.
Wiring connection
Make wiring to supply power to the outdoor unit, so that the power for the indoor unit is supplied by terminals.
Select wire sizes and circuit protection from table below. (This table shows 20 m length wires with less than 2% voltage drop.)
AD182ALERA
AD242ALERA
AD242ALEAA
AD122ALEAA
AD122ALERA
AD182ALEAA
Make wiring to supply power to the indoor unit, so that the power for the outdoor unit is supplied by terminals.
Power supply :1PH, 220-230V~, 50Hz
Outdoor unit
terminal block
Indoor unit
terminal block
Y/G
123LN
Item
Model
Phase
Switch breaker
(A)
Circuit breaker
Overcurrent protector
rated capacity (A)
Power source
wire size
(minimum)
(mm
2
)
Switch
breaker(A)
Earth leakage breaker
Leak
current(mA)
122, 182
242
301 40 26 2.5 40
301 40 26 4.0 40
25
Installation Procedure
Outdoor unit
terminal block
123
Indoor unit
terminal block
Power supply:1PH, 220-230V~, 50Hz
12 3NL
Y/G
Y/G
12 3NL
Y/G
