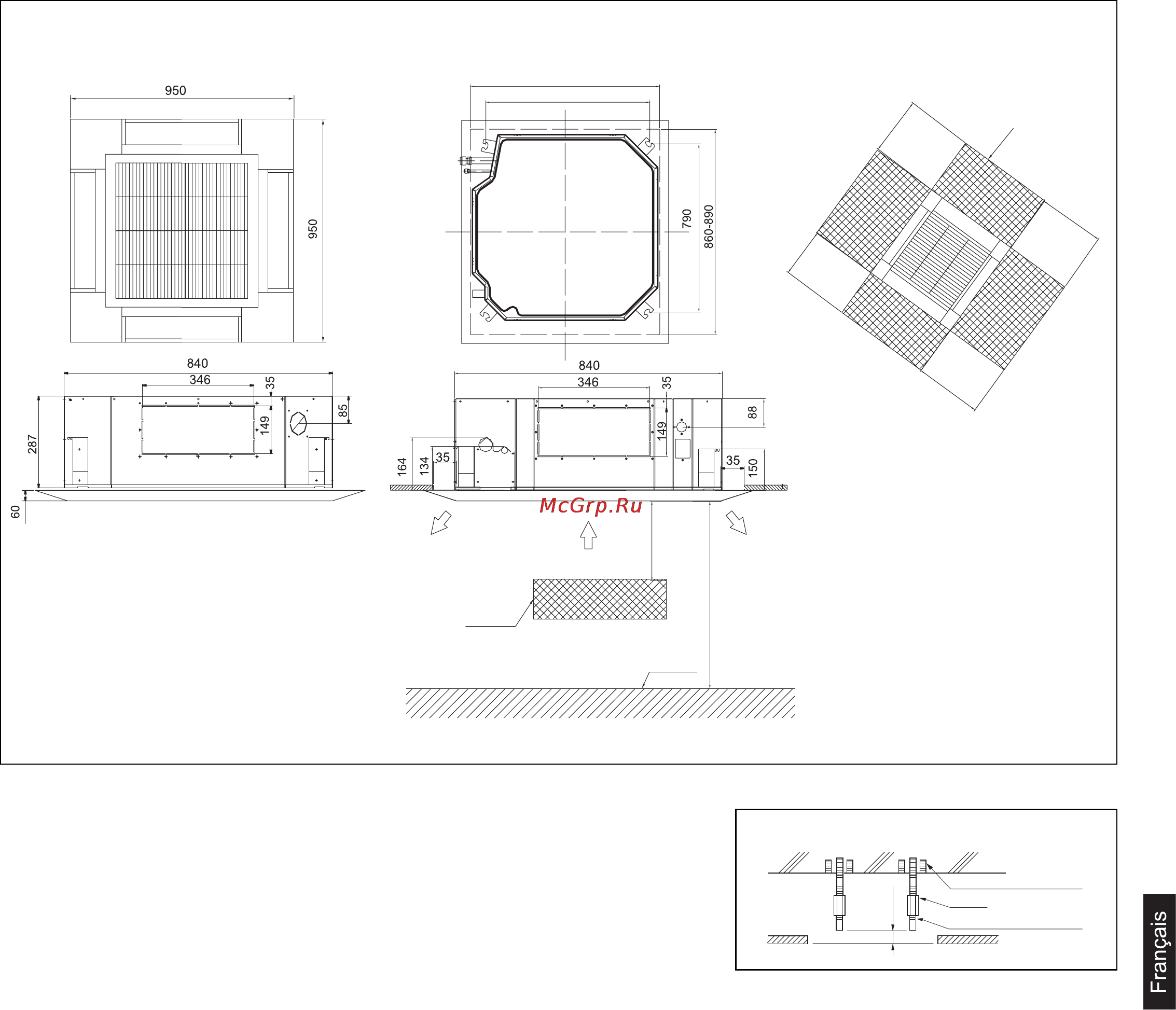

4. Installer les boulons d'ancrage M10 (la distance entre les trous est marquée sur le
gabarit de montage en papier).
Les boulons d'ancrage doivent être utilisés en cas de pièces déjà plafonnées.
Si le plafond est neuf, utiliser des chevilles Fisher noyées dans le plafond.
27
AB282AEERA, AB362CEAA, AB362AEERA, AB422AEEAA, AB482AEERA, AB482AEEAA
860-890 Apertura nel soffitto
Barrière
Sol
Mur ou barrière
min
1500
min
1500
min 1
5
0
0
min 15
00
min 1000
690 Ancrage pas
Exemple d'installation
Plafond
50~100
Toit
Boulon d'ancrage
Écrou
Étrier d'ancrage
