32

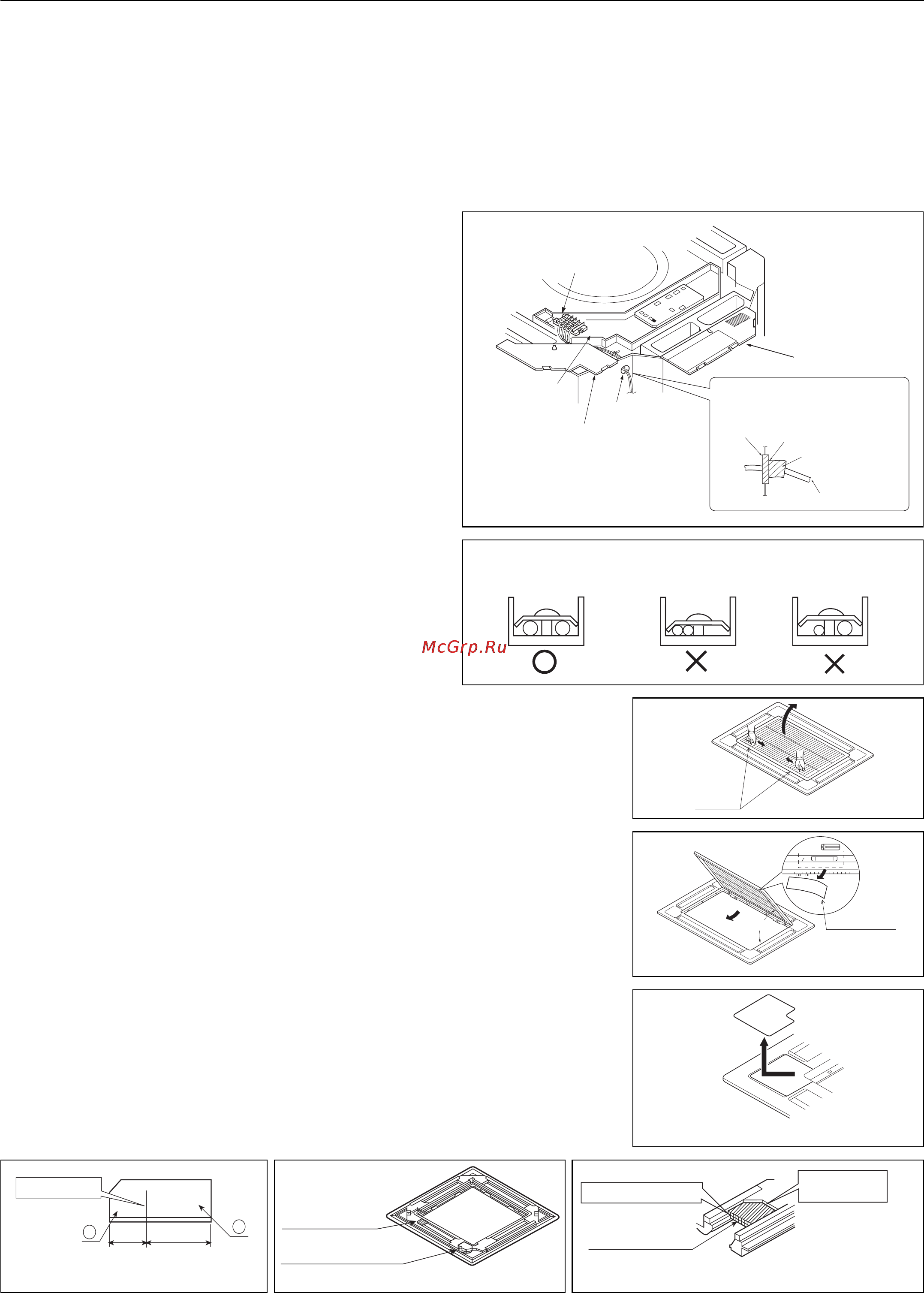

Branchements électriques
• Tous les composants, les matériaux et les branchements doivent être conformes aux normes en vigueur.
• Utiliser seulement des conducteurs en cuivre.
• Les branchements électriques doivent être faits par un électricien qualifié.
• Raccorder les câbles selon le schéma électrique ci-dessous.
• Installer un dispositif de coupure pour couper l'alimentation à toute l'installation.
• Voir la Notice d'installation de l'unité extérieure pour les spécifications techniques des câbles, du dispositif de coupure, des interrup-
teurs etc.
Raccordement de l'unité intérieure
• Retirer le couvercle du boîtier de contrôle (1), faire passer les
fils à travers l'opercule en caoutchouc A; puits, après avoir
raccordé les autres fils, serrer le collier. Raccorder les fils dans
le bornier placé à l'intérieur en respectant les polarités. (tous
les fils électriques ont leur polarité, et les polarités doivent cor-
respondre à celles du bornier).
• Isoler les fils avec un isolant pour empêcher des infiltrations de
condensats.
• Lorsque les branchements sont terminés, remettre en place
les couvercles des boîtiers de contrôle (1) et (2).
ATTENTION
Ne pas connecter des fils de diamètre différent à la même bor-
ne (un fil lâche peut provoquer une surchauffe du système).
Installation
Bornier
Couvercle boîte de
contrôle (1)
Opercule en caoutchouc A
Conducteur mise
à la terre
Couvercle du boîtier de
commande (2)
Isoler les fils pour éviter les
infiltrations d'eau.
•
Opercule en
caoutchouc
Sceller
hermétiquement
Isolant large
Câbles électriques
Intérieur Extérieur
Raccorder des fils de
même diamètre sur
chaque côté de la borne.
Ne pas raccorder des
fils de même diamètre
du même côté.
Ne pas raccorder des
fils de diamètre différent
entre eux.
Installation du panneau décoratif
RECOMMANDATIONS
• Lorsque le panneau décoratif est posé, 2 ou 3 directions du flux d'air ne sont pas
disponibles.
• Le panneau décoratif doit être installé à une hauteur maximale de 3 mètres.
Préparation
• Le panneau décoratif ne doit pas être tourné vers le bas ou contre un mur, ni posé sur
une surface inclinée.
• Faire attention à ne pas plier les déflecteurs par inadvertance.
1. Retirer la grille d'aspiration d'air du panneau décoratif. Déclipser et soulever la grille
(Fig.1). La soulever de 45° et la retirer. Déchirer le ruban adhésif qui tient le filtre à air
en place derrière la grille d'aspiration (Fig.2).
2. Retirer les cornières. Déchirer le ruban adhésif et retirer les cornières en les faisant glis-
ser (Fig.3).
3. Appliquer l'isolant si nécessaire. Couper la feuille d'isolant en deux le long de la ligne
indiquée. Utiliser seulement la partie (a) et jeter la partie (b) (Fig.4). Insérer la partie (a)
de la feuille d'isolant à la place indiquée dans les figures 5 et 6.
Fixations
Fig. 1
45
Fig. 2
Ruban adhésif
Faire glisser
Fig. 3
Fig. 4
50
100
a
b
Découper
Fig. 5
Moteur volet
Partie feuille
d'isolant
Fig. 6
Insérer dans le cadre
Ne pas laisser
d'espace
Partie feuille
d'isolant
