Collegamenti elettrici
• Tutti i componenti, i materiali e le modalità di collegamento devono essere in conformità alle norme vigenti.
• Usare solo conduttori in rame.
• I collegamenti elettrici devono essere eseguiti da elettricisti qualificati.
• Fare riferimento agli schemi elettrici sotto riportati.
• Installare un sezionatore di corrente per staccare l'alimentazione a tutto il sistema.
• Per le specifiche tecniche dei cavi, dl sezionatore di corrente, degli interruttori, ecc., vedi il Manuale di installazione dell'unità esterna.

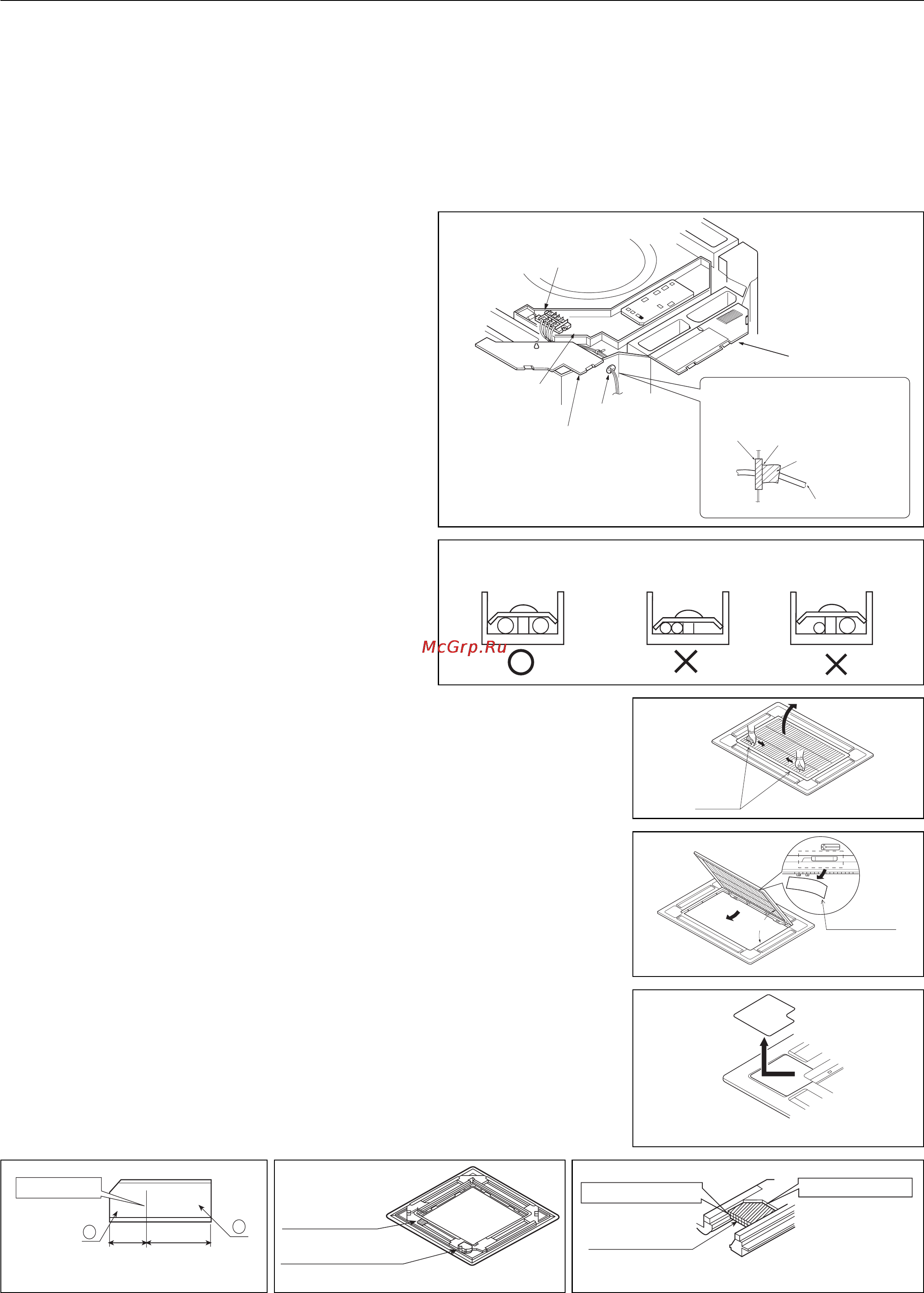

Collegamento dell'unità interna
• Rimuovere il coperchio della scatola di controllo (1), far
passare i fili attraverso la valvola di gomma A; quindi,
dopo aver effettuato il collegamento con gli altri fili, stringe-
re il fermaglio. Collegare i fili nella morsettiera posta all’in-
terno rispettando le polarità. (Tutti i fili elettrici hanno la loro
polarità, e le polarità devono corrispondere a quelle sulla
morsettiera).
• Avvolgere un foglio isolante attorno ai fili, per impedire infil-
trazioni di condensa.
• Dopo aver effettuato i collegamenti, rimettere al loro posto
i coperchi delle scatole di controllo (1) e (2).
ATTENZIONE
Quando l'alimentazione viene collegata alla morsettiera, non
collegare fili con diametro diverso alla stessa morsettiera (un
filo lasco può provocare un surriscaldamento del sistema).
Installazione
Morsettiera
Coperchio scatola di
controllo (1)
Valvola di gomma A
Conduttore per la
messa a terra
Coperchio scatola
di controllo (2)
Non mancare di sigillare i fili
per evitare infiltrazioni di acqua
•
Valvola di
gomma
Sigillare
ermeticamente
Foglio isolante piccolo
Cavi elettrici
Interno Esterno
Collegare fili con lo stesso
diametro su ciascuno dei
due lati del morsetto
Non collegare fili con
lo stesso diametro dallo
stesso lato
Non collegare fili con
diametro diverso tra loro
Installazione del pannnello decorativo
AVVERTENZE
• Con il pannello decorativo, 2 o 3 direzioni del flusso d'aria non sono disponibili.
• Il pannello decorativo può essere installato a un'altezza massima di 3 metri.
Preparazione
• Il pannello decorativo non deve essere appoggiato a faccia in giù o contro un muro, né
su una superficie inclinata.
• Prestare attenzione a non piegare i deflettori inavvertitamente.
1. Rimuovere la griglia di aspirazione dell’aria dal pannello decorativo. Tirare le 2 asole
sulla griglia verso l’esterno e sollevare la griglia (Fig.1). Sollevarla a circa 45° e
rimuoverla dal pannello. Strappare il nastro adesivo che tiene fissato il filtro dell’aria al
retro della griglia di aspirazione (Fig.2).
2. Rimuovere le coperture angolo. Strappare il nastro adesivo e togliere le coperture
angolo facendole scorrere (Fig.3).
3. Applicare il foglio isolante se necessario. Tagliare il foglio isolante in due lungo la linea
indicata. Utilizzare solo la parte (a) e gettare via la parte (b) (Fig.4). Inserire la parte (a)
del foglio isolante nel posto indicato nelle figure 5 e 6.
Asole
Fig. 1
45
Fig. 2
Nastro adesivo
Far scorrere
Fig. 3
Fig. 4
50
100
a
b
Linea di taglio
Fig. 5
Motorino deflettore
Parte di foglio
isolante
Fig. 6
Inserire nella cornice
Non lasciare spazio
Parte di foglio
isolante
