31
Per i modelli: AB242ACEAA, AB242ACERA, AB282ACEAA, AB482ACEAA, AB482AEERA, AB602ACEAA, AB602ACERA

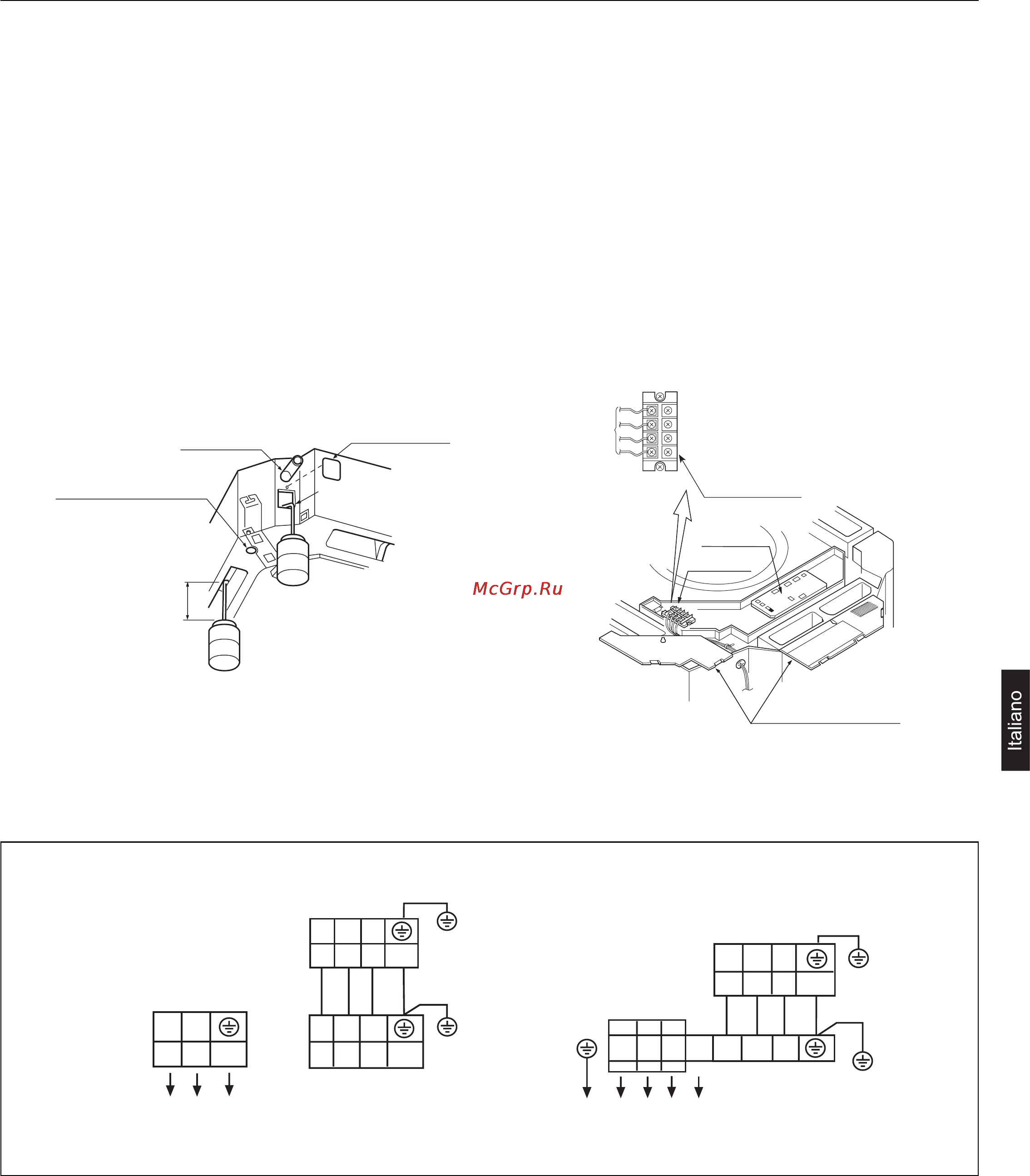

Terminata l’installazione delle tubazioni, eseguire un test per verificare che la condensa scorra adeguatamente nelle tubazioni e che i
collegamenti non perdano acqua. Attraverso il deflettore o il foro di ispezione, versare nelle tubazioni 1200cc di acqua.
Se l’allacciamento elettrico è già completato
Eseguire il test di drenaggio in modalità Raffreddamento.
Se l’allacciamento elettrico non è ancora completato
• Rimuovere il coperchio della scatola di controllo, quindi collegare il morsetto "CHECK" dell'unità interna, che si trova sulla parte
superiore della scheda elettronica unità interna. Collegare l'alimentazione ai morsetti 1 e 2 della morsettiera.
• Durante tale operazione, la ventola girerà.
• Dopo aver verificato il corretto drenaggio della condensa, staccare l'alimentazione e scollegare il morsetto "CHECK".
Installazione
Caricare l'acqua
dal deflettore
La cannuccia in
plastica deve
essere lunga
circa 100mm
Caricare l'acqua dal
foro di ispezione
100mm
Foro scarico condensa
per la manutenzione
(scaricare l'acqua da
questo foro)
Tubo rigido
Manutenzione
Foro di ispezione
Coperchio scatola
di controllo
Scheda
elettronica
Morsettiera
Morsettiera
Collegare
all'unità
esterna
Alimentazione: 3N~, 380-400V~, 50Hz
R S T
N 1 2 3
1 2 3
Y/G
Y/G
Y/G
1 2 3
Alimentazione: 1PH, 220-230V~, 50Hz
Morsettiera
unità interna
Morsettiera unità interna
L N
1 2 3
Y/G
Serie 242, 282, 362, AB182ACERA Serie 422, 482, 602
Morsettiera
unità esterna
Morsettiera
unità esterna
Schema elettrico
