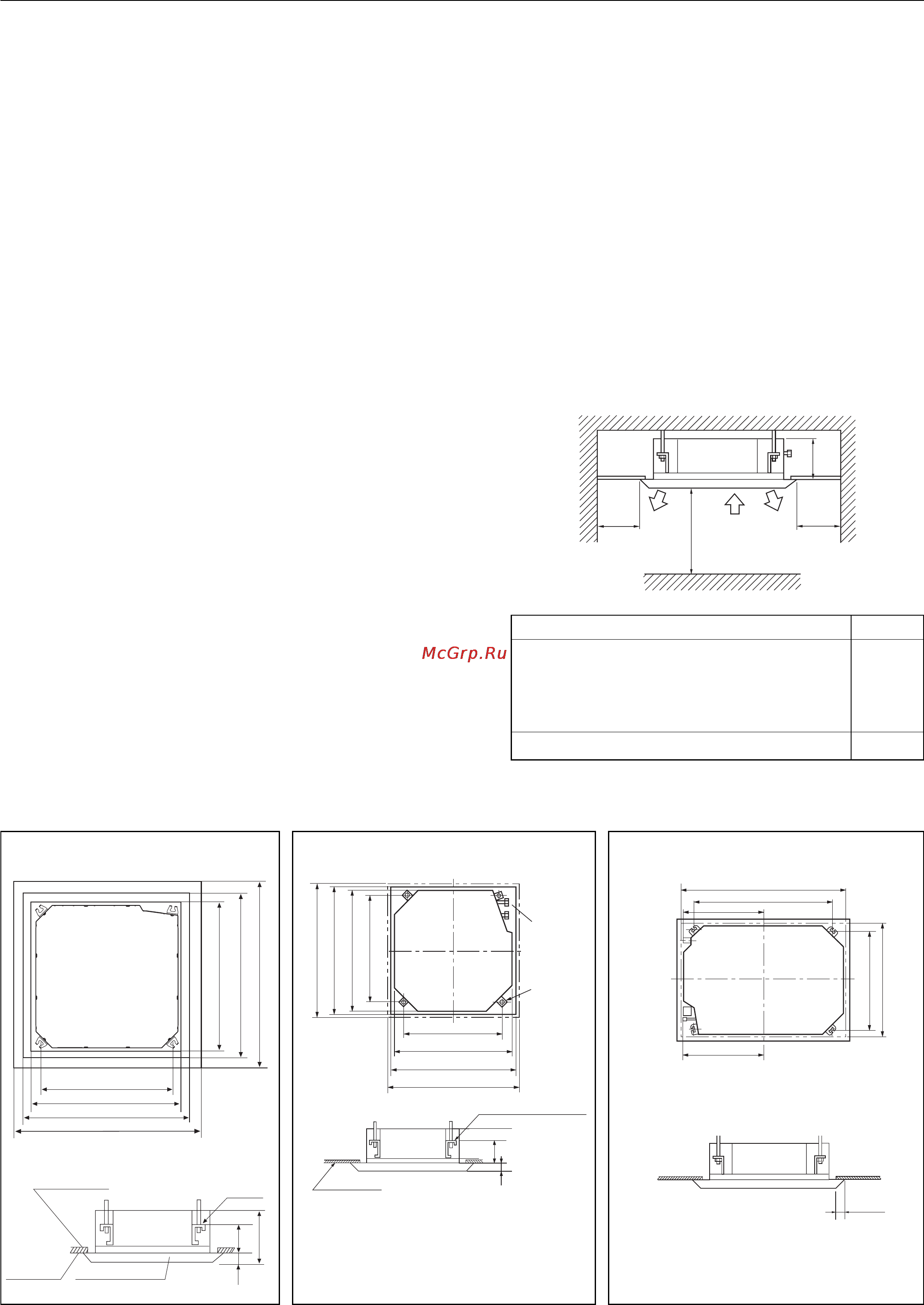

Haier AB282AEEAA+AU28NAHEAA [72/190] Installazione dell unità interna
![Haier AB362AEEAA+AU362AIEAA [72/190] Installazione dell unità interna](/views2/1049853/page72/bg48.png)
Prima dell'installazione
Non rimuovere l’imballaggio del climatizzatore fino al momento dell’installazione. Qualora sia inevitabile togliere l’imballaggio, protegge-
re l’apparecchio in modo adeguato.
Scelta del luogo di installazione
• Scegliere una posizione dove l’altezza del soffitto e la distanza dalle pareti garantiscano una circolazione ottimale dell’aria.
• Posizione libera da ogni ostacolo onde evitare di ostruire l’aspirazione e l’uscita dell’aria dell’unità interna.
• La posizione deve essere tale da garantire lo scarico della condensa ed una sufficiente pendenza del tubo.
• Posizione atta a supportare il peso dell’apparecchio.
• Posizione tale da permettere una facile manutenzione.
• Non installare l’apparecchio se il soffitto presenta un’evidente inclinazione.
• La lunghezza delle tubazioni per l'unità interna ed esterna deve essere entro i limiti specificati.
• Non installare l’apparecchio in prossimità di televisioni, radio o attrezzature che generano onde elettromagnetiche: ciò potrebbe cau-
sare anomalie di funzionamento, interferenze e rumore. Se le onde radio sono particolarmente forti, si può generare rumore anche a
una distanza di 1m.
Predisposizione per l'installazione
1. L'unità interna deve essere installata a soffitto a 2,5-3 metri di altezza.
Spazi necessari per l'installazione
2. Verificare che il luogo di installazione sia solido abbastanza da regge-
re il peso dell'unità. Prendere le necessarie misure in caso non sia
solido.
3. Nel caso in cui la stanza sia già soffittata, bisogna praticare un foro
sul soffitto:
• Per le dimensioni del foro, fare riferimento alla dima di carta.
• Prima dell'installazione, collegare tutte le tubazioni (refrigerante, scari-
co condensa) e i cavi elettrici (collegamento tra unità interna ed ester-
na) all'unità interna.
• Praticare il foro nel soffitto; è consigliabile usare una cornice per assicu-
rare una superficie liscia e per impedire il generarsi di vibrazioni.
Dimensioni dell'apertura sul soffitto e posizione dei bulloni di ancoraggio
26
Installazione dell’unità interna
140
60
Staffa di ancoraggio
Soffitto
Serie 242, AB282ACEAA, AB282AEEAA
950 Pannello decorativo
890 Apertura nel soffitto
840 Unità interna
Bulloni di ancoraggio passo 780
Bulloni di ancoraggio passo 780
950 Pannello decorativo
890 Apertura nel soffitto
840 Unità interna)
Bulloni di
ancoraggio
Tubazione
refrigerante
Sovrapposizione tra soffitto e
pannello decorativo almeno pari a 25mm
Bullone di
ancoraggio
Soffitto
Pannello decorativo
mm051
320mm
60mm
Bulloni di ancoraggio
passo 535mm
Unità interna 570mm
Apertura nel soffitto 650mm
Pannello decorativo 700mm
Unità interna 570mm
Apertura nel soffitto 650mm
Pannello decorativo 700mm
Serie 122, 182
Modelli H
Serie 122, 182
AB282AEERA, AB362ACEAA, AB362AEERA, 310
AB362ACERA, AB422AEEAA, AB482ACEAA,
AB482AEERA, AB482AEEAA, AB602ACERA
Serie 242, AB282ACEAA, AB282AEEAA 280
>2500
>1500 >1500
H
uscita
aria
uscita
aria
entrata
aria
Nota: Il foro nel soffitto può arrivare a 910mm, ma
bisogna tenere conto che il pannello decorativo
deve sovrapporsi al soffitto di almeno 20mm.
>20
Serie 602, AB362ACERA, AB482ACEAA
1280 Apertura nel soffitto
Bulloni di ancoraggio passo 1070
515
515
860 Apertura nel soffitto
Bulloni di ancoraggio passo 780
