Haier AB282AEEAA+AU28NAHEAA [148/190] Installation

Für die Modelle: 122, 182, AB242AEEAA, AB242AEERA, AB282AEEAA, AB282AEERA, AB362ACEAA, AB362AEERA,

AB422AEEAA, AB482AEEAA

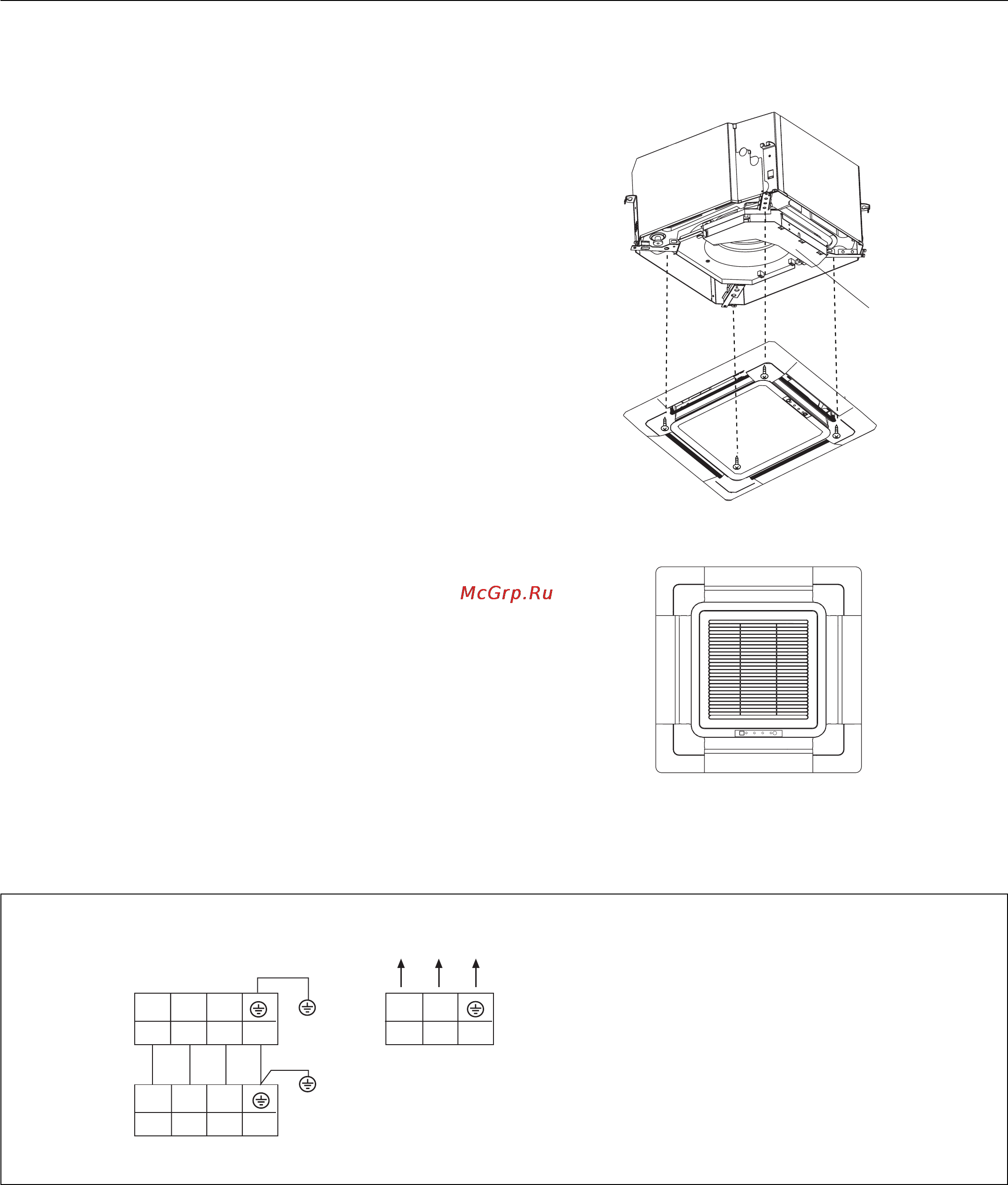

• Mit Hilfe einer Wasserwaage oder eines mit Wasser befüllten

Vinylschlauchs sicherstellen, dass das Innengerät waagrecht aus-

gerichtet ist und überprüfen, ob die Deckenöffnung richtig bemes-

sen ist. Die Wasserwaagen vom Innengerät entfernen, bevor das

Dekorpaneel befestigt wird.

• Zwei der vier Schrauben diagonal einsetzen, damit der Höhen-

unterschied zwischen den beiden gegenüberliegenden Seiten

des Innengeräts weniger als 5 mm beträgt.

• Die Platte an den beiden Schrauben einhaken und die Schrauben

vorläufig befestigen.

• Die vorläufig befestigten Schrauben festziehen und die anderen

beiden Schrauben einsetzen. Alle vier Schrauben festziehen.

• Das Stromkabel des Motors der Luftleitlamelle anschließen.

• Das Signalkabel anschließen.

• Wenn sich der Motor der Luftleitlamelle nicht über die Fernbedie-

nung einschalten lässt (Taste SWING), prüfen, ob der elektrische

Anschluss richtig ausgeführt ist; die Stromversorgen für 10

Sekunden ausschalten und nochmals mit der Fernbedienung ver-

suchen.

ACHTUNG

• Das Dekorpaneel ausschließlich in der in der Abbildung gezeigten

Richtung befestigen.

• Wenn das Paneel auf andere Weise befestigt wird, treten Was-

serleckagen auf.

Ferner können die Kabel für den Signalempfang und für das

Schwingen der Luftleitlamelle nicht angeschlossen werden.

Stromlaufplan

Installation

Elektrokasten

123

Y/G

AB122ACERA - AB182ACEAA

Y/G

Klemmleiste

Innengerät

Klemmleiste

Außengerät

Netzstromversorgung 1PH,220-230V~,50Hz

AB122ACE
