Vor der Installation
Die Verpackung des Klimageräts erst entfernen, wenn das Gerät installiert wird. Sollte die Verpackung unbedingt entfernt werden müs-
sen, das Gerät angemessen abdecken.
Auswahl des Installationsorts
• Die Position des Geräts muss so gewählt werden, dass die Deckenhöhe und der Wandabstand eine optimale Luftzirkulation gewähr-
leisten.
• Die Luftansaugung und der Luftausblas des Innengeräts dürfen nicht durch Hindernisse versperrt sein.
• Das Kondensat muss frei ablaufen können und der Schlauch muss die richtige Neigung aufweisen.
• Die Position muss für das Gewicht des Geräts geeignet sein.
• An dieser Position muss die Instandhaltung problemlos möglich sein.
• Das Gerät nicht installieren, wenn die Decke eine offensichtliche Neigung aufweist.
• Die Länge der Leitungen für das Innen- und das Außengerät darf die angegebenen Grenzwerte nicht überschreiten.
• Das Gerät nicht in der Nähe von Fernseh- und Funkgeräten oder anderen Geräten installieren, die elektromagnetische Wellen erzeu-
gen. Dies könnte Betriebsstörungen, Interferenzen und Lärm verursachen. Bei besonders starken Funkwellen kann Lärm auch in einer
Entfernung von 1 m erzeugt werden.
Vorbereitungen für die Installation
1. Das Innengerät ist auf einer Höhe von 2,5–3 m an der Decke zu installieren.
Erforderliche Freiräume für die Installation
2. Sicherstellen, dass der Installationsort fest genug ist, um das Gewicht des Geräts zu
tragen. Die entsprechenden Maßnahmen treffen, sollte er nicht fest genug sein.
3. Wenn der Raum bereits eine Decke hat, muss eine Öffnung
In der Decke ausgebildet werden:
• Für die Abmessungen der Öffnung wird auf die Papierschablone verwiesen.
• Vor der Installation alle Leitungen (Kältemittel, Kondensatabfluss) und die
Stromkabel (Anschluss zwischen Innengerät und Außengerät) an das
Innengerät anschließen.
• Die Öffnung in der Decke ausbilden. Am besten einen Rahmen verwenden,
um eine glatte Oberfläche zu gewährleisten und Schwingungen zu vermei-
den.

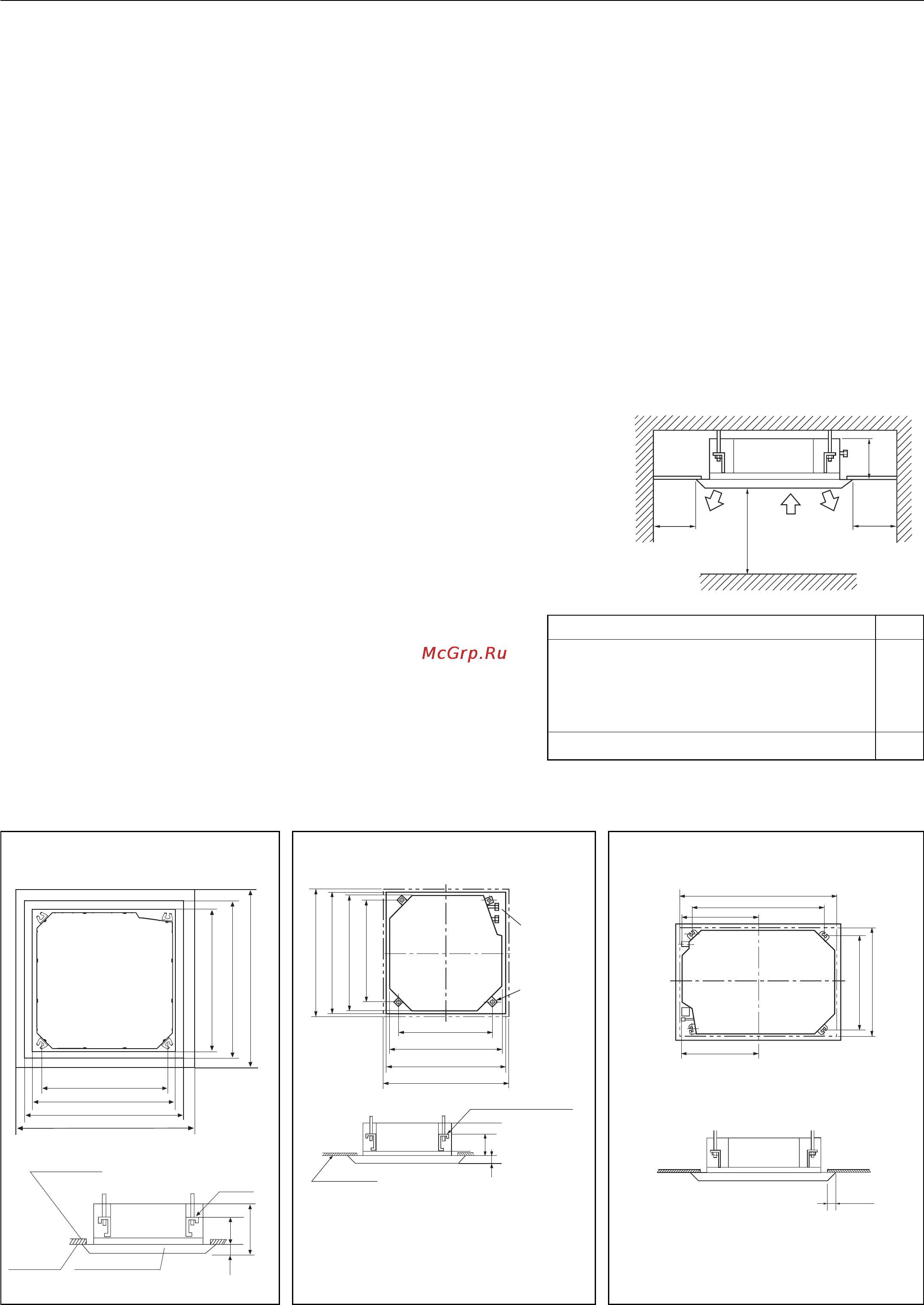

Abmessungen der Deckenöffnung und Position der Verankerungsschrauben
26
Installation des Innengeräts
140
60
Wandhalterung
Decke
Baureihe 242, AB282ACEAA, AB282AEEAA
950 Pannello decorativo
890 Deckenöffnung
840 Innengerät
Verankerungsschrauben Abstand 780
Verankerungsschrauben Abstand 780
950 Dekorpaneel
890 Deckenöffnung
840 Innengerät
Verankerungs-
schraube
Kältemittellei-
tungen
Der Überstand zwischen Decke und
Dekorpaneel muss mindestens 25 mm betragen
Verankerungsschraube
Decke
Dekorpaneel
mm051
320mm
60mm
Verankerungsschrauben Abstand
passo 535mm
Innengerät 570mm
Deckenöffnung 650mm
Dekorpaneel 700mm
Innengerät 570mm
Deckenöffnung 650mm
Dekorpaneel 700mm
Baureihe 122, 182
Modelle H
Baureihe 122, 182, AB282AEERA,
AB362ACEAA, AB362AEERA, 310
AB362ACERA, AB422AEEAA, AB482ACEAA,
AB482AEERA, AB482AEEAA, AB602ACERA
Serie 242, AB282ACEAA, AB282AEEAA 280
>2500
>1500 >1500
H
Luftaustritt
Luftaustritt
Lufteintritt
Hinweis: Die Deckenöffnung kann eine Größe bis zu
910 mm haben. Zu berücksichtigen ist jedoch, dass
der Überstand zwischen Decke und Dekorpaneel
mindestens 20 mm betragen muss.
>20
Baureihe
602, AB362ACERA, AB482ACEAA
1280 Deckenöffnung
Verankerungsschrauben Abstand 1070
515
515
860 Deckenöffnung
Verankerungsschrauben Abstand 780
