Avant l'installation
Ne pas déballer le climatiseur avant l'installation.
S'il est inévitable de retirer l'emballage, protéger l'appareil de manière appropriée.
Choix du lieu de l’installation
• Choisir un endroit où la hauteur de plafond et la distance avec les murs garantissent une circulation optimale de l'air.
• Endroit sans aucun obstacle afin d'éviter d'obstruer l'aspiration et la sortie de l'air de l'unité intérieure.
• L'endroit doit permettre une évacuation des condensats et une pente suffisante du tuyau.
• Endroit pouvant supporter le poids de l'appareil.
• Endroit permettant un entretien facile.
• Ne pas installer l'appareil si le plafond est très incliné.
• La longueur des tuyauteries pour l'unité intérieure et l'unité extérieure ne doit pas être supérieure aux longueurs spécifiées.
• Ne pas installer l'appareil à proximité de téléviseurs, radios et appareils en général qui génèrent des ondes électromagnétiques: cela
pourrait entraîner un mauvais fonctionnement, des interférences et du bruit. Si les ondes radio sont particulièrement fortes, cela peut
générer du bruit jusqu'à 1m de distance.
Préparation à l’installation
1. L'unité intérieure doit être installée au plafond à 2,5-3m de hauteur.
Dégagements nécessaires pour l'installation
2. Vérifier que l'endroit où l'appareil sera installé est assez solide pour
supporter le poids de l'appareil. Prendre les mesures appropriées s'il
n'est pas assez solide.
3. Si le plafond est déjà installé, il faut pratiquer un trou au plafond :
• Pour les dimensions du trou, se reporter au gabarit en papier.
• Avant l'installation, raccorder toutes les tuyauteries (frigorigène, éva-
cuation condensats) et les câbles électriques (raccordement entre uni-
té intérieure et extérieure) à l'unité intérieure.
• Percer le trou dans le plafond; il est conseillé d'utiliser un cadre qui per-
met d'avoir une surface lisse et d'empêcher les vibrations.

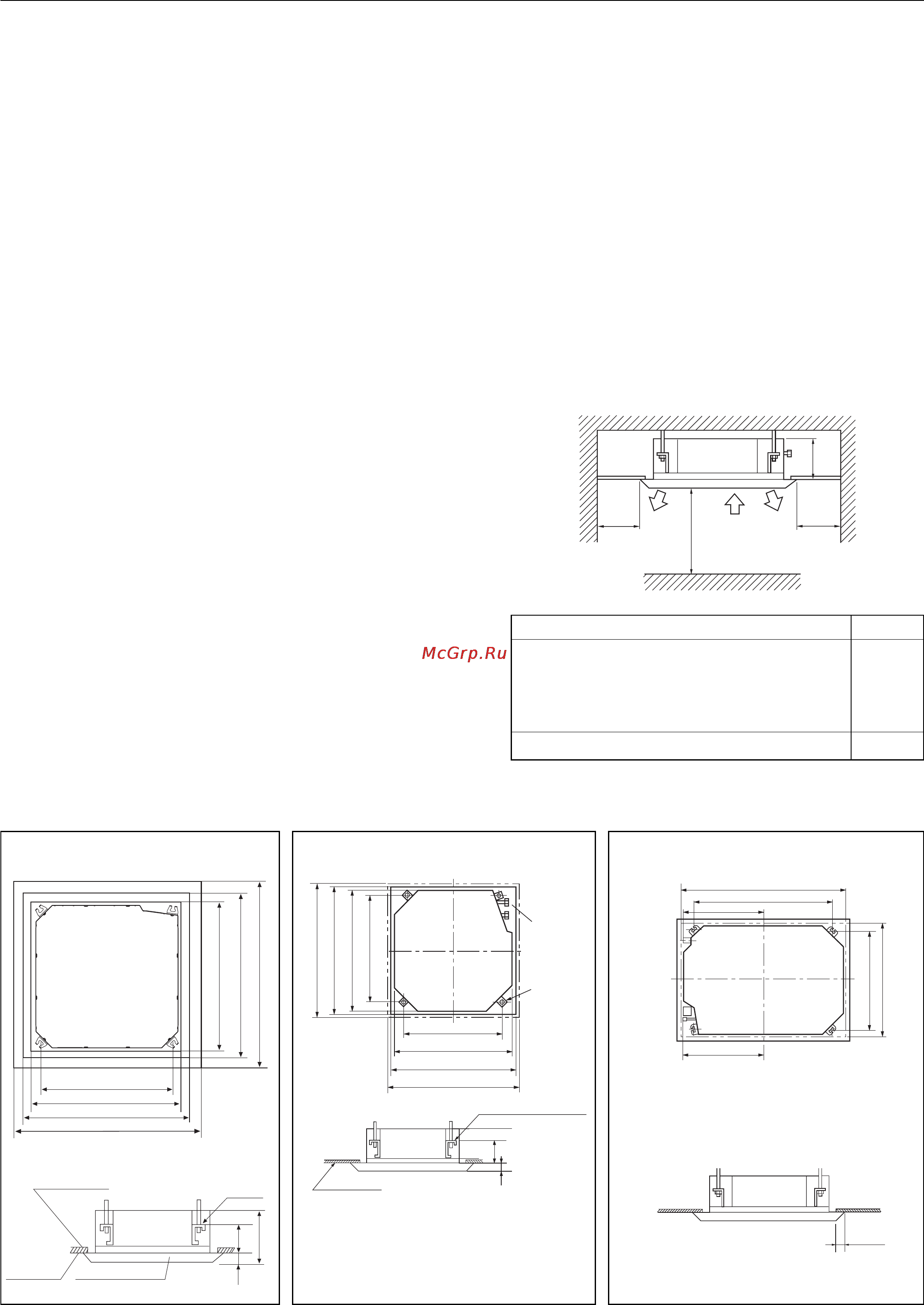

Dimensions de l'ouverture dans le plafond et position des boulons d'ancrage
26
Installation de l'unité intérieure
140
60
Étrier d'ancrage
Plafond
Série 242, AB282ACEAA, AB282AEEAA
950
Panneau décoratif
890
Ouverture dans le plafond
840
Unité intérieure
Boulons d'ancrage pas 780
Boulons d'ancrage pas780
950
Panneau décoratif
890
Ouverture dans le plafond
840
Unité intaérieure
Boulons
d'ancrage
Tuyauterie
frigorigène
Superposition entre plafond et
panneau décoratif au moins 25mm.
Boulon
d'ancrage
Plafond
Panneau décoratif
mm051
320mm
60mm
Boulons d'ancrage
pas 535mm
Unité intérieure 570mm
Ouverture dans le plafond 650mm
Panneau décoratif 700mm
Unité intérieure 570mm
Ouverture dans le plafond 650mm
Panneau décoratif 700mm
Série 122, 182
Modèles H
Série 122, 182
AB282AEERA, AB362ACEAA, AB362AEERA, 310
AB362ACERA, AB422AEEAA, AB482ACEAA,
AB482AEERA, AB482AEEAA, AB602ACERA
Série 242, AB282ACEAA, AB282AEEAA 280
>2500
>1500 >1500
H
Sortie
air
Sortie
air
Entrée
air
Note : le trou dans le plafond peut arriver jusqu'à
910 mm, mais il faut tenir compte que le panneau
décoratif doit recouvrir le plafond sur au moins
20mm.
>20
Série 602, AB362ACERA, AB482ACEAA
1280
Ouverture dans le plafond
Boulons d'ancrage pas
1070
515
515
860
Ouverture dans le plafond
Boulons d'ancrage pas
780
