4. Instale los pernos de anclaje M10 (la distancia entre los distintos orificios está mar-
cada en la plantilla de montaje de papel).
Los pernos de anclaje deben usarse en caso de estancias en las que ya se ha pues-
to el cielo raso.
Si por el contrario el techo es nuevo, use fischer internos.
27

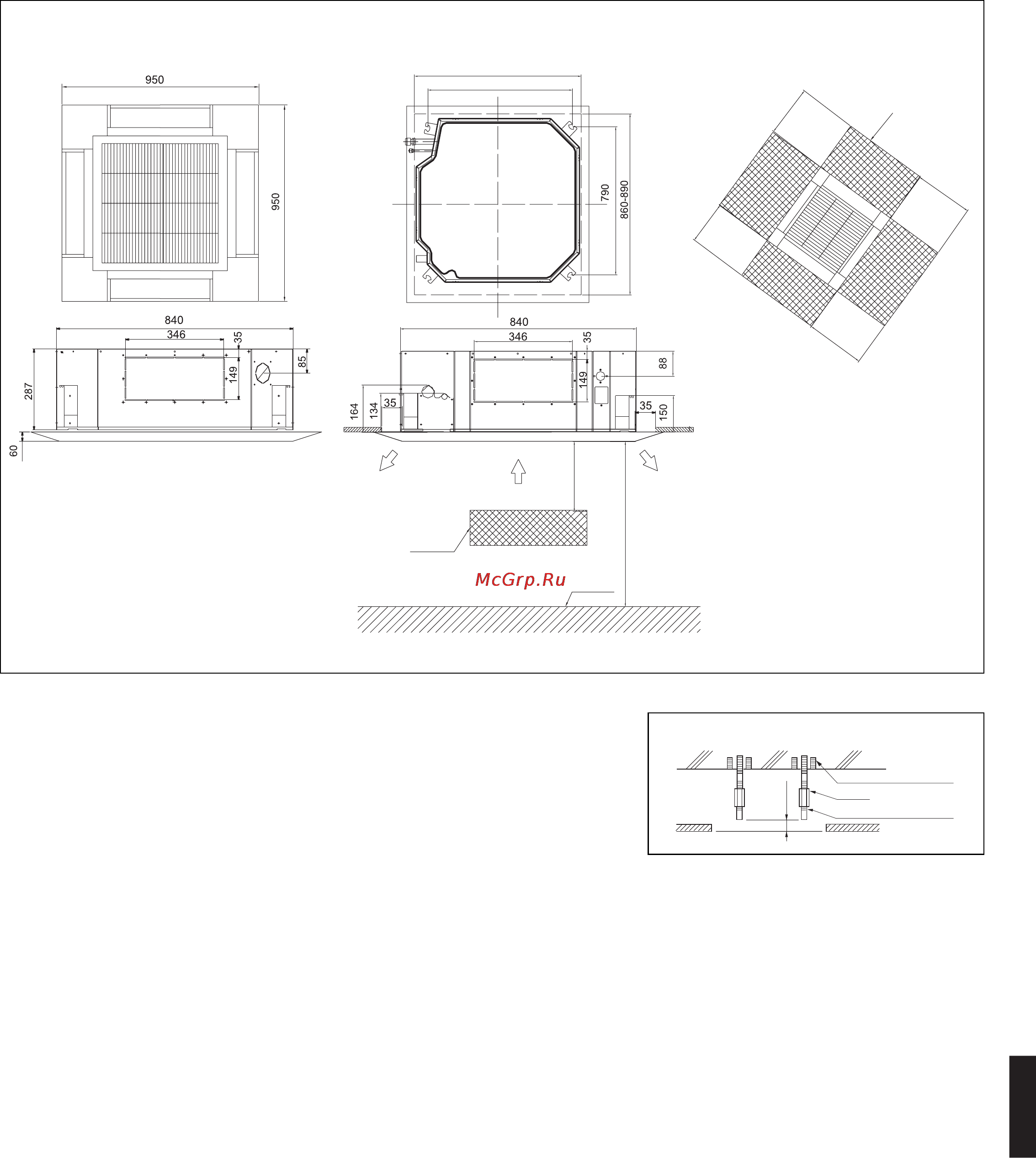

AB282AEERA, AB362CEAA, AB362AEERA, AB422AEEAA, AB482AEERA, AB482AEEAA
860-890 Abertura en el techo
Barrera
Suelo
Pared o barrera
mín.
1500
mín
.1500
mín.1
5
0
0
mín.15
00
mín.1000
690 Paso de anclaje
Ejemplo de instalación
Techo
50~100
Tejado
Perno de anclaje
Tuerca
Abrazadera de anclaje
loñapsE
