31
Für die Modelle: AB242ACEAA, AB242ACERA, AB282ACEAA, AB482ACEAA, AB482AEERA, AB602ACEAA, AB602ACERA
Nach dem Anschluss der Leitungen einen Test durchführen, um zu prüfen, ob das Kondensat vorschriftsmäßig in den Leitungen läuft
und sicherstellen, dass an den Verbindungen keine Wasserleckagen auftreten. Über die Luftleitlamelle oder die Inspektionsöffnung 1200
cc Wasser in die Leitungen eingießen.
Wenn die elektrischen Anschlüsse fertiggestellt sind
Einen Entleerungstest im Kühlbetrieb durchführen.
Wenn die elektrischen Anschlüsse noch nicht fertiggestellt sind
• Den Deckel des Schaltkastens abnehmen und die Klemme “CHECK” des Innengeräts anschließen. Diese befindet sich im oberen
Teil der Elektronikplatine des Innengeräts. Die Netzstromversorgung an die Klemmen 1 und 2 der Klemmleiste anschließen.
• Während dieses Vorgangs dreht sich der Lüfter.
• Nachdem sichergestellt wurde, dass das Kondenswasser ordnungsgemäß entleert wird, die Netzstromversorgung unterbrechen
und die Klemme “CHECK” abklemmen.

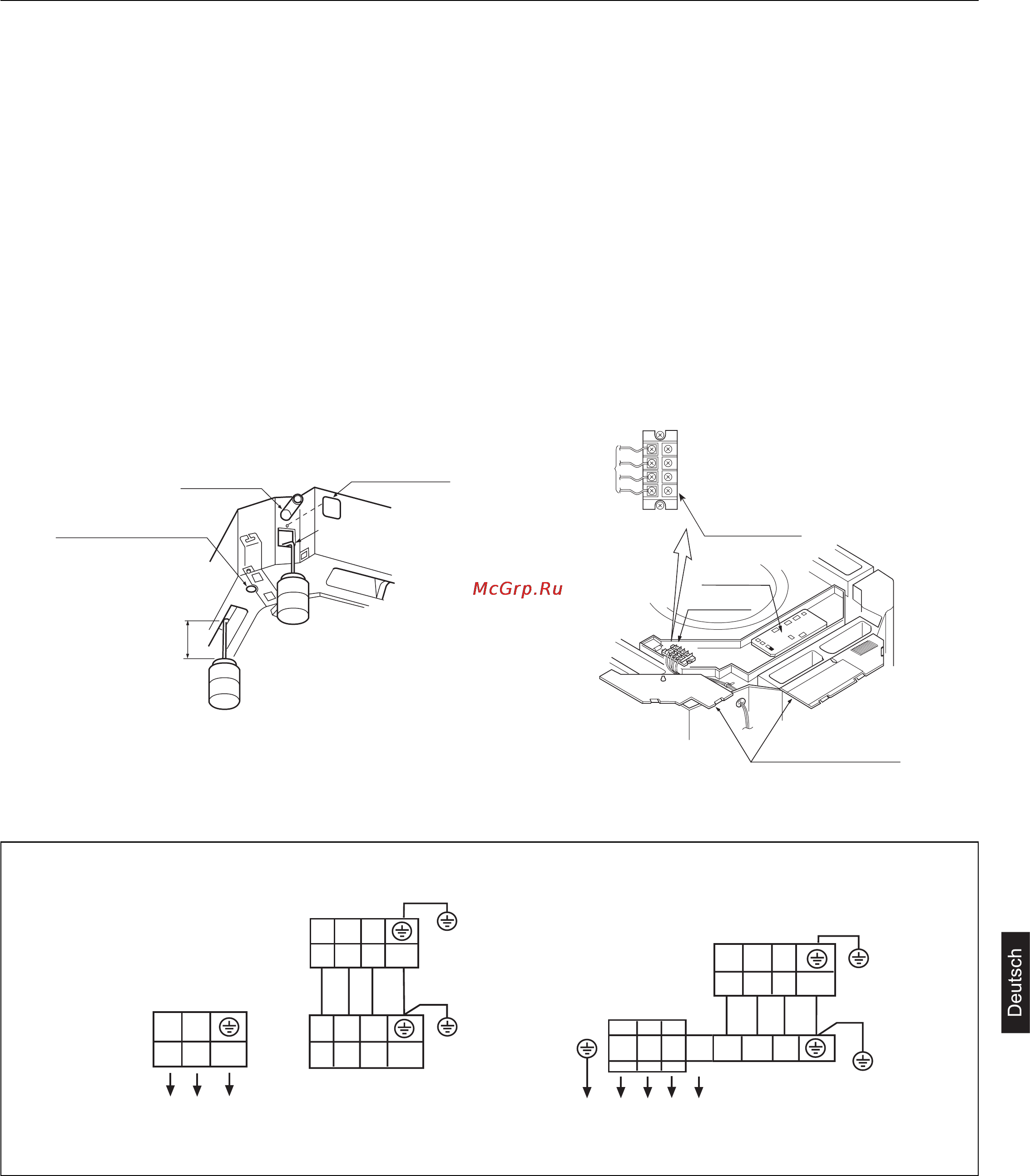

Installation
Wasser über die
Luftleitlamelle einfüllen
Das
Kunststoffröhrchen
muss etwa 100 mm
lang sein.
Wasser über die
Inspektionsöffnung einfüllen
100mm
Kondensatabflussöffnung
für die Instandhaltung
(das Wasser über diese
Öffnung entleeren)
Rohr
Instandhaltung
Inspektionsöffnung
Deckel Schaltkasten
Elektronikplatine
Klemmleiste
Klemmleiste
An das
Außengerät
anschließen
Netzstromversorgung: 3N~, 380-400V~, 50Hz
R S T
N 1 2 3
1 2 3
Y/G
Y/G
Y/G
1 2 3
Netzstromversorgung: 1PH, 220-230V~, 50Hz
Klemmleiste
Innengerät
Klemmleiste Innengerät
L N
1 2 3
Y/G
Baureihe 242, 282, 362, AB182ACERA
Klemmleiste
Außengerät
Klemmleiste
Außengerät
Stromlaufplan
