32
Conexiones eléctricas
• Todos los componentes, los materiales y los modos de conexión deben cumplir las normativas vigentes.
• Use sólo conductores de cobre.
• Las conexiones eléctricas deberán ser realizadas por electricistas cualificados.
• Remítase a los esquemas eléctricos que figuran más abajo.
• Instale un disyuntor de corriente para desconectar el suministro eléctrico a todo el sistema.
• Para las características técnicas de los cables, el disyuntor de corriente, los interruptores, etc., véase el Manual de instalación de la
unidad exterior.

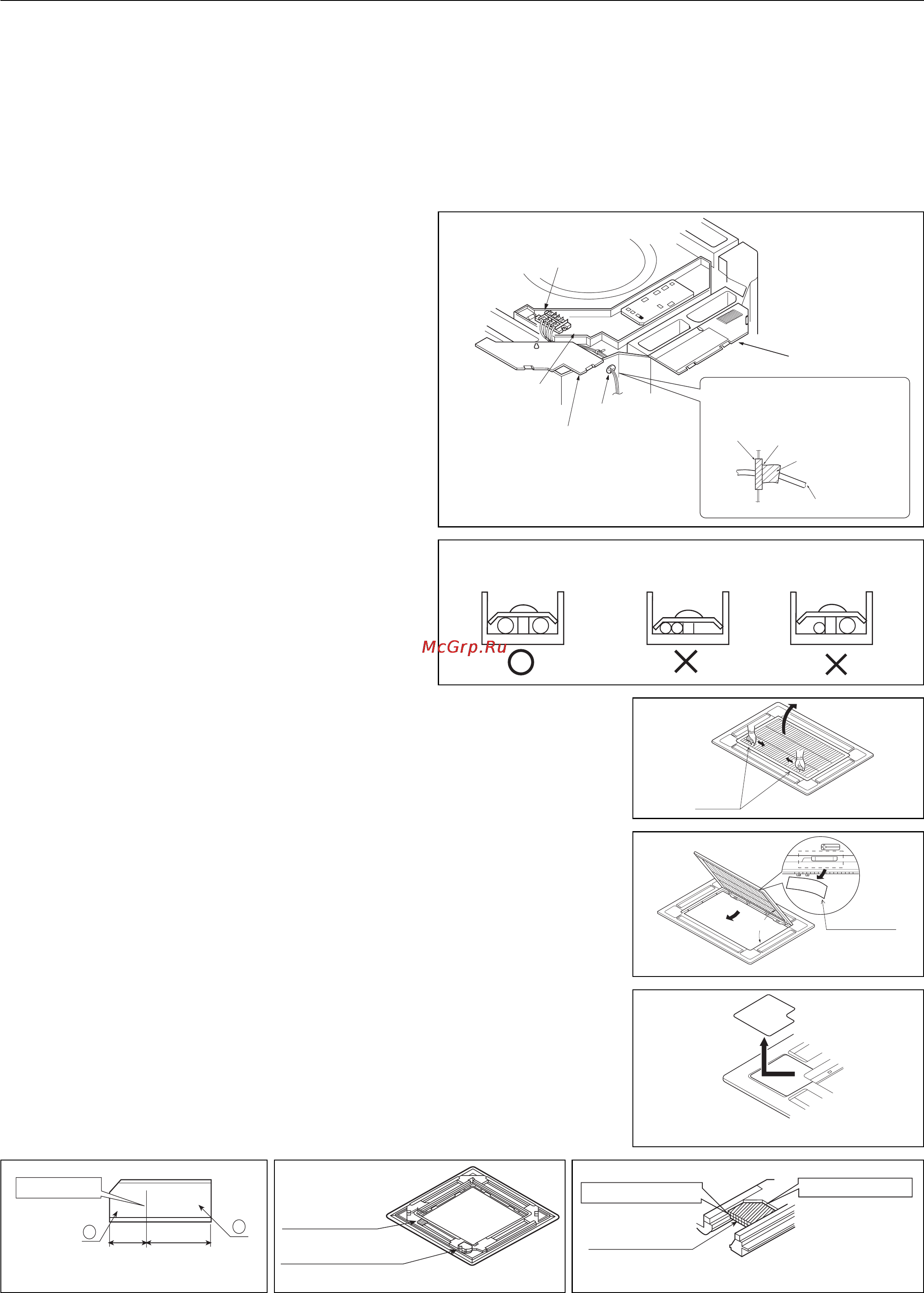

Conexión de la unidad interior
• Quite la tapa de la caja de control (1), haga pasar los
cables a través de la válvula de goma A; luego, después
de haber efectuado la conexión con los otros cables,
apriete el pasador. Conecte los cables en la caja de cone-
xiones situada dentro respetando las polaridades. (Todos
los cables tienen su polaridad y las polaridades deben
corresponder a las que figuran en la caja de conexiones)
• Enrolle una hoja aislante entorno a los cables, para impe-
dir infiltraciones del agua de condensación.
• Después de haber efectuado las conexiones, vuelva a
poner en su sitio las tapas de las cajas de control (1) y (2).
ATENCIÓN
Cuando el suministro eléctrico se conecte a la caja de cone-
xiones, no conecte cables de diámetro distinto en la misma
caja de conexiones (un cable suelto puede provocar un
recalentamiento del sistema).
Instalación
Caja de conexiones
Tapa de la caja de
control (1)
Válvula de goma A
Conductor para
la toma de tierra
Tapa de la caja de
control (2)
No olvide sellar los cables para
evitar infiltraciones de agua
•
Válvula de
goma
Selle
herméticamente
Hoja aislante pequeña
Cables eléctricos
Interior Exterior
Conecte cables del mismo
diámetro en cada uno de
los dos lados del borne.
No conecte cables con
el mismo diámetro en
el mismo lado
No conecte cables
con diámetro distinto
entre si.
Instalación del panel decorativo
ADVERTENCIAS
• Con el panel decorativo, 2 o 3 direcciones del flujo de aire no están disponibles.
• El panel decorativo se puede instalar a una altura máxima de 3 metros.
Preparación
• El panel decorativo no debe apoyarse con la cara hacia abajo o contra una pared, ni
sobre una superficie inclinada.
• Tenga cuidado de no doblar los deflectores sin darse cuenta.
1. Quite la rejilla aspiración del aire del panel decorativo. Tire hacia el exterior las 2 asas
de la rejilla y levántela (Fig. 1). Levántela unos 45° y retírela del panel.
Arranque la cinta adhesiva que tiene fijado el filtro del aire a la parte trasera de la rejilla
de aspiración (Fig. 2).
2. Retire los revestimientos de las esquinas. Arranque la cinta adhesiva y quite los
revestimientos de las esquinas haciéndolos deslizarse (Fig. 3).
3. Aplique la hoja aislante si es necesario. Corte la hoja aislante en dos a lo largo de la
línea indicada. Use sólo la parte (a) y tire la parte (b) (Fig. 4).
Introduzca la parte (a) de la hoja aislante en el lugar indicado en las figuras 5 y 6.
Asas
Fig. 1
45
Fig. 2
Cinta adhesiva
Haga deslizar
Fig. 3
Fig. 4
50
100
a
b
Línea de corte
Fig. 5
Motor deflector
Parte de hoja
aislante
Fig. 6
Introduzca en el marco
No deje espacio
Parte de hoja
aislante
