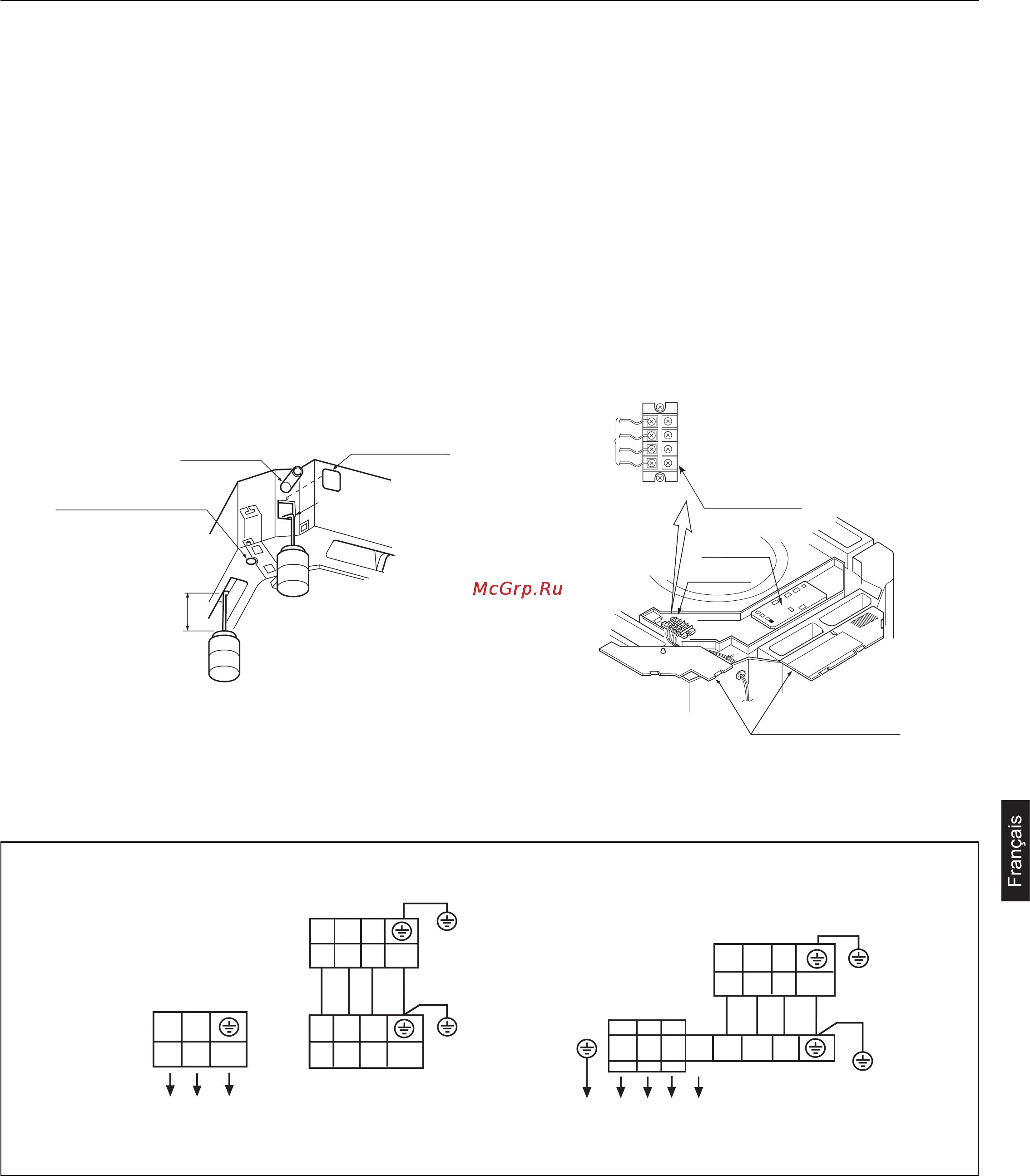

31
Pour les modèles : AB242ACEAA, AB242ACERA, AB282ACEAA, AB482ACEAA, AB482AEERA, AB602ACEAA, AB602ACERA
Quand l'installation des tuyauteries est terminée, exécuter un test pour vérifier que les condensats s'écoulent correctement dans les
tuyauteries et que les raccords ne fuient pas. A travers le volet ou le trou d'inspection verser dans les tuyauteries 1 200 cc d'eau.
Si le branchement électrique est terminé
Exécuter le test de drainage en mode Refroidissement.
Si le branchement électrique n'est pas terminé
• Retirer le couvercle du boîtier de commande, puis raccorder la borne "CHECK" de l'unité intérieure, qui se trouve sur la partie
supérieure de la carte électronique unité intérieure. Raccorder l'alimentation aux bornes 1 et 2 du bornier.
• Pendant cette opération le ventilateur tourne.
• Après avoir vérifié que l'évacuation des condensats se fait correctement, débrancher l'alimentation et déconnecter la borne
"CHECK"
Installation
Charger l'eau par
le volet
Le tube en
plastique doit
être long environ
100 mm.
Charger l'eau par le
trou d'inspection
100mm
Trou d'évacuation des
condensats pour l'entretien
(vidanger l'eau
par ce trou).
Tuyau rigide
Entretien
Trou d'inspection
Couvercle boîte
de contrôle
Carte
électronique
Bornier
Bornier
Raccorder
à l'unité
extérieure
Alimentation: 3N~, 380-400V~, 50Hz
R S T
N 1 2 3
1 2 3
Y/G
Y/G
Y/G
1 2 3
Alimentation: 1PH, 220-230V~, 50Hz
Bornier unité
intérieure
Bornier unité intérieure
L N
1 2 3
Y/G
Série 242, 282, 362, AB182ACERA Série 422, 482, 602
Bornier unité
extérieure
Bornier unité
extérieure
Schéma électrique
