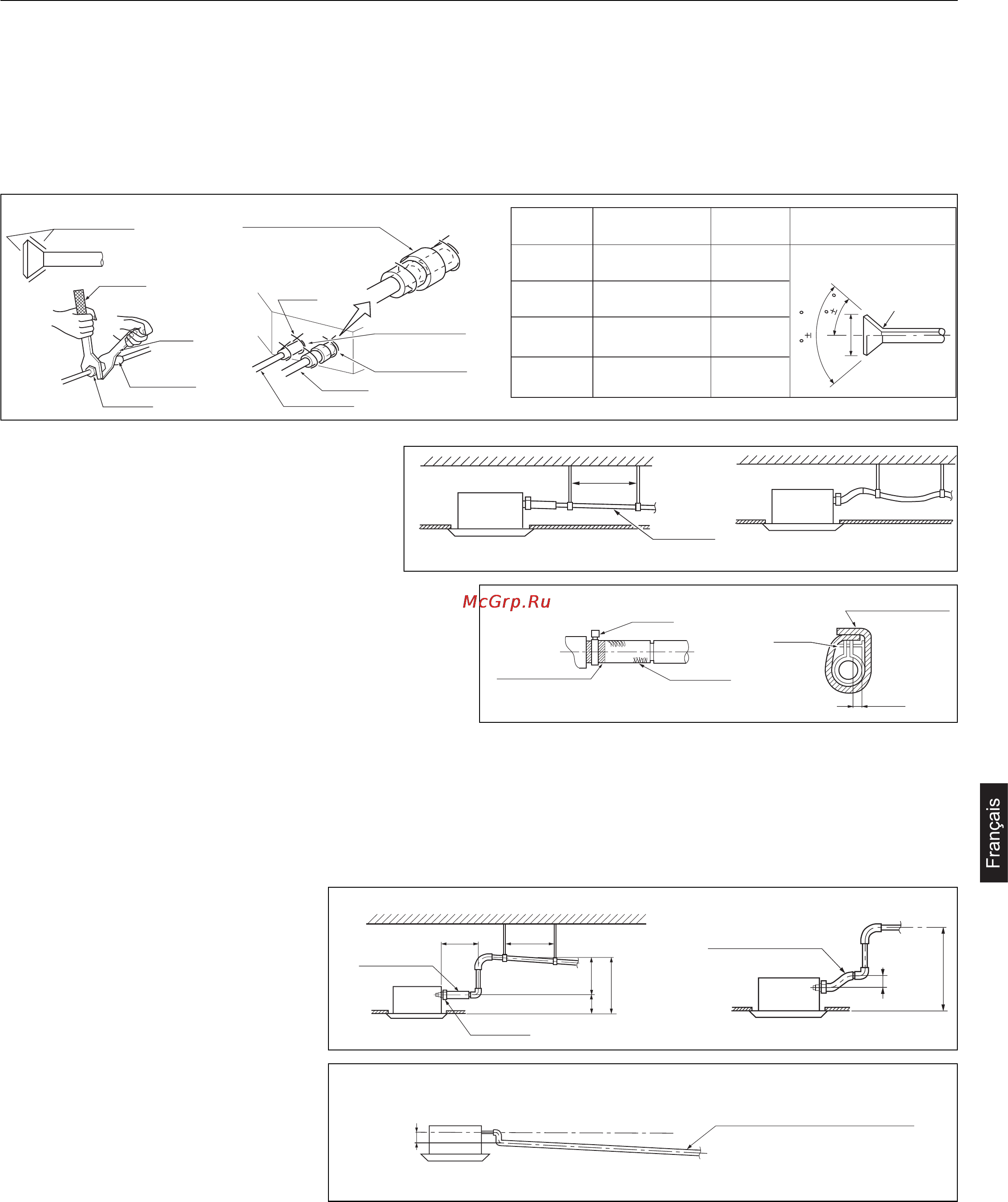

Tuyaux frigorigène (voir également la Notice d'installation unité extérieure).
• Appliquer de l'huile frigorifique sur le raccord et sur le dudgeon, à l'intérieur et à l'extérieur (voir Fig.1).
Aligner les tuyaux puis visser l'écrou à la main (3-4 tours).
Serrer le raccord avec la clé (pour le moment de torsion se reporter au tableau ci-dessous).
• Vérifier qu'il n'y a pas de fuites de gaz aux raccords. Calorifuger les tuyaux de gaz et de liquide (voir Fig.2).
• Recouvrir les raccords des tuyaux et le calorifuge avec un ruban adhésif.
Tuyauteries d'évacuation condensats
• Le diamètre du tuyau d'évacuation des condensats
doit être égal ou supérieur à celui des tuyauteries de
l'unité intérieure (tuyau en vinyle: dimensions 25mm;
O.D: 32 mm).
• Les tuyauteries d'évacuation des condensats devraient être
courtes et installées avec une pente vers le bas d'au moins
1/100. Éviter de les faire passer à travers un point plus élevé et
de provoquer des siphons.
• Les étriers de soutien doivent être espacés de 1-1,5m afin que
le tuyau soit droit.
• Raccorder le tuyau rigide à l'unité à l'aide d'un raccord à bague. Insérer le tuyau d'évacuation à l'intérieur du trou d'évacuation des
condensats jusqu'au ruban adhésif blanc. Serrer le raccord jusqu'à ce que la tête de la vis se trouve à moins de 4mm du tuyau d'é-
vacuation condensats.
• Envelopper une feuille d'isolant autour du raccord à bague pour le sceller au tuyau d'évacuation des condensats. Calorifuger les
tuyauteries d'évacuation des condensats à l'intérieur de la pièce.
ATTENTION
La hauteur de refoulement maxi est 500
mm par rapport au faux-plafond.
Le tuyau devrait former un angle droit par
rapport à l'unité, à 300 mm de celle-ci.
Notes :
Le tuyau d'évacuation doit avoir une
pente maxi de 75 mm.
Si on doit poser des tuyauteries d'éva-
cuation des condensats pour plusieurs unités intérieures, placer le tuyau commun environ 100 mm au-dessus de l'ouverture d'éva-
cuation de chaque unité (voir figure).
Ruban (pour recouvrir le raccord)
R0.4 ~ 0.8
A
90
0.5
45
2
Appliquer de l'huile frigorifique
Clé de torsion
Clé
Raccord du tuyau
Bride
Collier
Tuyau gaz
Tuyau liquide
Feuille calorifuge
Feuille calorifuge
Diamètre des
tuyauteries
Moment de
torsion
A(mm)
Dimensions bride
Ø9.52mm
3270~3990N
.
cm
(333~407kgf
.
cm)
6180~7540N
.
cm
(630~770kgf
.
cm)
Ø15.88mm
Ø19.05mm
9720~11860N
.
cm
(990~1210kgf
.
cm)
12.0~12.4
18.6~19.0
22.9~23.3
Ø6.35mm
1420~1720N
.
cm
(144~176kgf
.
cm)
8.3~8.7
Pente
>1/100
TUYAUTERIE CORRECTE TUYAUTERIE NON CORRECTE
1-1.5m
Boucle
Boucle
Feuille d'isolant large
Ruban adhésif
Tuyau rigide
(non fourni)
<4mm
<75
Tuyau rigide
(non fourni)
<500
<300mm
1~1.5m
<280
<500
220
Hauteur du
tuyau
Étrier de support
Boucle
Tuyau évacuation
condensats
Raccorder les tuyaux d'évacuation
avec un raccord en T
>100mm
