33

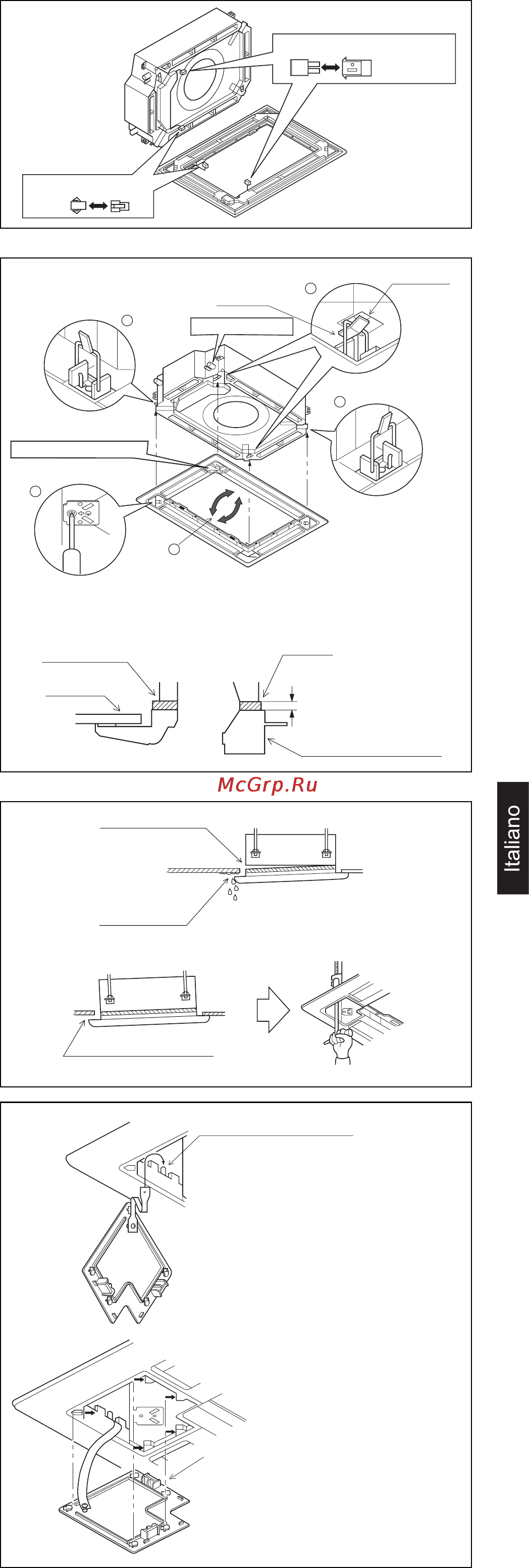

Collegamento elettrico del pannello decorativo
• Collegare i fili del motorino deflettore sul pannello decorativo (vedi
figura).
• Se il collegamento non viene effettuato in modo corretto, sul display
del telecomando appare il codice di errore A7.
Installazione del pannello decorativo
1. Come mostrato in Fig. 7, far combaciare la posizione del motorino
deflettore con quella del foro delle tubazioni dell’unità interna.
2. Agganciare provvisoriamente i due anelli di fissaggio dalla parte del
motorino deflettore ai ganci posti sull'unità interna.
3. Agganciare gli altri due anelli di fissaggio ai ganci posti sull'unità
interna. (Fare attenzione a non pizzicare in mezzo i cavi del motorino
deflettore).
4. Avvitare per circa 15mm le quattro viti sotto gli anelli di fissaggio.
5. Regolare il pannello decorativo affinché copra completamente
l'apertura sul soffitto.
6. Stringere bene le quattro viti in modo che lo spazio tra il pannello e
l’unità interna sia compreso tra 5 e 8 mm.
Lato pannello decorativo
Lato unità interna
5
_
8mm
3
2
2
1
4
Anello di
fissaggio
Foro tubazioni
Gancio
Motorino deflettore
Fig. 7
Unità interna
Soffitto
Sigillare
Pannello decorativo
ATTENZIONE
• Se le viti non sono strette saldamente si possono verificare dei proble-
mi, come indicato in Fig. 8.
• Se dopo aver stretto le viti rimane ancora una fessura, si prega di
regolare l’altezza dell’unità interna (Fig. 9).
• Se l’unità interna è perfettamente orizzontale e il drenaggio della con-
densa avviene regolarmente, l’altezza dell’unità interna può essere
regolata agendo attraverso i fori agli angoli del pannello decorativo.
Installazione della griglia di aspirazione e delle coperture angolo
1. Installare la griglia di aspirazione seguendo la procedura inversa
rispetto a quella indicata nel capitolo “Preparazione”. La griglia di
aspirazione può essere inserita lungo quattro diverse direzioni, a
seconda delle esigenze del cliente.
N.B. Mentre viene installata la griglia di aspirazione, fare attenzio-
ne a non torcere i fili del motorino deflettore.
2. Installare le coperture angolo.
Come mostrato in Fig. 11, agganciare la copertura angolo al punto
d’aggancio posto sul pannello decorativo. Quindi, far scorrere i cin-
que piolini finché questi si incastrano negli appositi sul pannello
decorativo (Fig. 12).
Fig. 9
Fig. 8
Fughe d'aria
Fuoriuscita
di condensa
Non lasciare spazio
Far scorrere i 5 piolini finchè
questi si incastrano nei fori sul
pannello decorativo
Punto di aggancio
Fig. 12
Fig. 11
