06/2009 - Art. Nr. 4200 1018 6200A
3
Краткий обзор

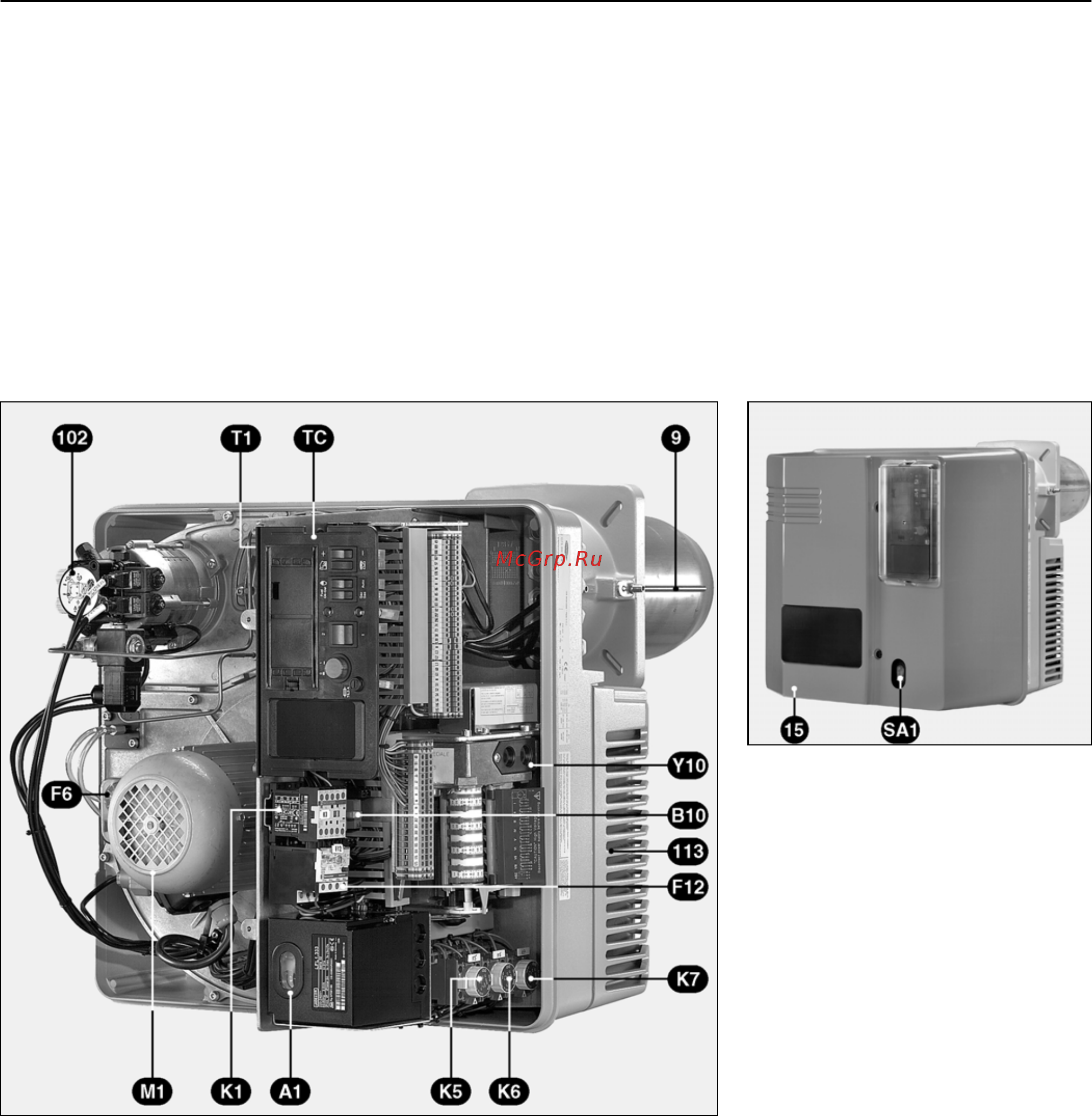

Описание горелки
A1 Блок управления и безопасности
B10 Точка измерения [мкА, пост. ток]
F6 Воздушный регулятор
F12 Реле перегрузки / выключатель
K1 Выключатель двигателя
вентилятора
K5-K6-K7 Замедляющее реле
M1 Двигатель вентилятора
SA1 Индикация на блоке управления
и безопасности:
- программы,
- неисправностей: загорается
красная сигнальная лампа,
разблокируйте нажимную кнопку
TC Пульт управления TC
T1 Трансформатор розжига
Y10 Серводвигатель
9 Сопло
15 Кожух
102 Двигатель/насос
113 Воздушная камера
Описание горелки
Горелки VECTRON
EK05.70GL-ZVT и VECTRON
EK05.100GL-ZVT- это моноблочные
газовые горелки, 2-ступенчатые при
работе на топливе, 2-ступенчатые с
плавно-ступенчатым переключением/
модулируемые при работе на газе.
Они подходят для оснащения любых
видов генераторов тепла,
соответствующих стандарту DIN 4702
во всем диапазоне их мощности.
Комплект поставки
Горелка поставляется в трех
стандартных упаковках, куда входят:
- Корпус горелки
с руководством по
эксплуатации, электрическая
схема, каталог запчастей,
термоизоляционная прокладка,
прозрачная пробка
- Головка горелки с уплотнительной
прокладкой фланца и крепежом
- Газовая рампа
Дополнительное оборудование,
поставляемое на заказ:
- контроллер герметичности VPS 504
- манометр
- компенсатор
- кронштейн
- камера всасывания воздуха
- глушитель шума
- счетчики отработанных часов
топливо/газ
- универсальный регулятор RWF 40
- потенциометр на серводвигателе
- тестируемый воздушный регулятор
- измеритель объемного расхода
топлива
