06/2009 - Art. Nr. 4200 1018 6200A
6
t1 Время предварительной
вентиляции 30 с
t2 Первое время безопасности 3 с
t3 Время предварительного розжига 6 с
- Время безопасности в случае
исчезновения сигнала пламени < 1s
Команды к
блоку управления
и безопасности.
Необходимые
входные сигналы.
Краткий обзор

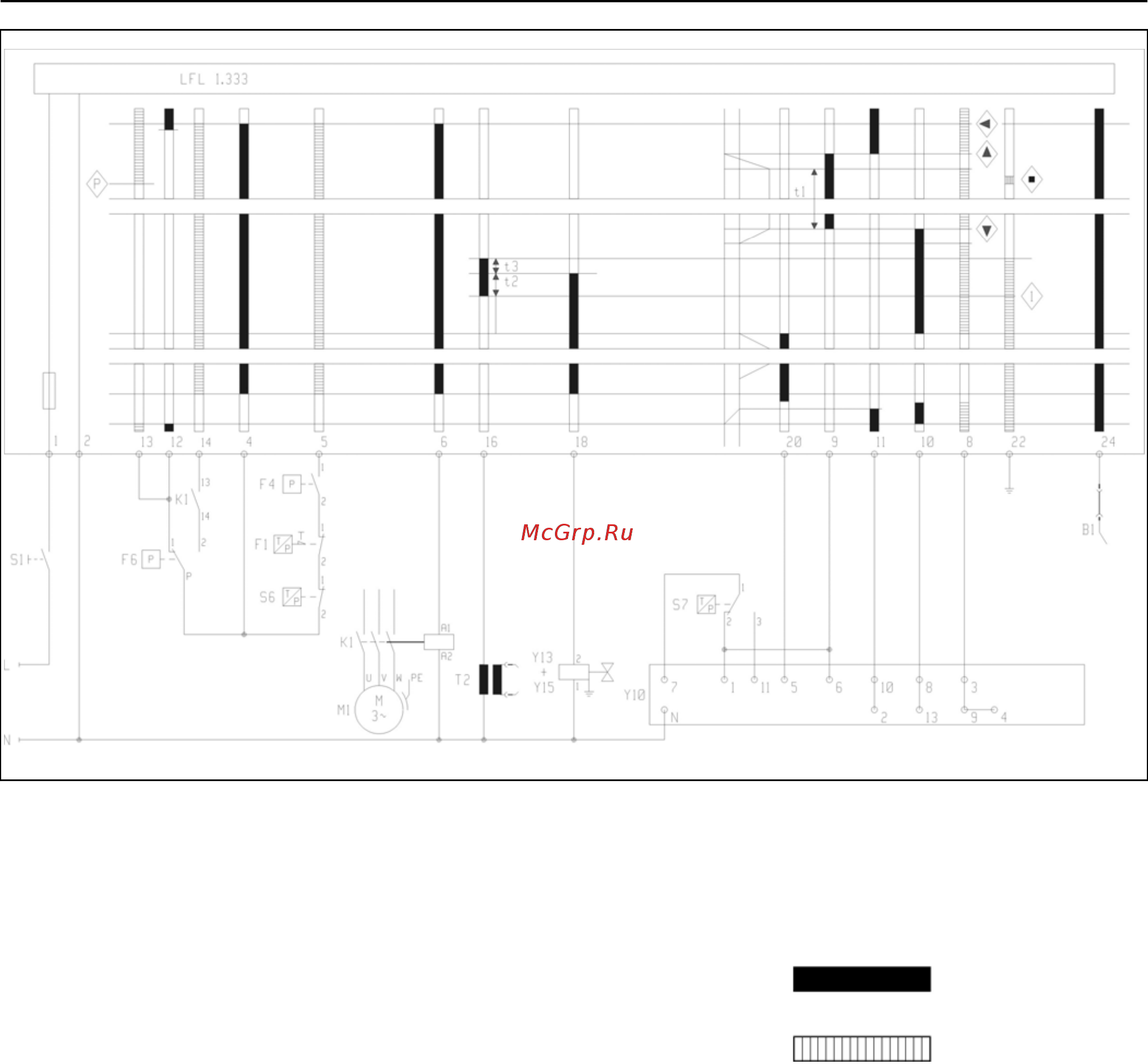

Блок управления и безопасности LFL 1.333/описание работы
Описание работы
- Регулятор температуры запрашивает
тепло.
- Программа блока управления
запускается, когда контакт
воздушного регулятора находится в
положении покоя и газовый регулятор
указывает достаточное давление
газа, и воздушная заслонка
находится в положении «ЗАКРЫТО»
(кулачок II)
- Запускается двигатель горелки
- Воздушная заслонка переходит в
положение максимального расхода
(кулачок I)
- Время предварительной вентиляции
30 сек
., приблизительно
В течение предварительной
вентиляции,
- давление воздуха находится под
контролем
- камера сгорания контролируется на
наличие сигналов пламени
Предварительный выбор топлива:
газ
По истечении времени
предварительной вентиляции
- воздушная заслонка переходит в
положение розжига газа (кулачок III)
- запускается розжиг,
- главный и предохранительный
электромагнитные клапаны открыты.
- Запуск горелки
- Подтверждение регулировки по
истечении времени безопасности
- Открытие воздушной заслонки на
«максимальный расход газа»
(кулачок V)
- Начало режима регулировки
Предварительный выбор топлива:
жидкое топливо
По истечении времени
предварительной вентиляции
- воздушная заслонка переходит в
положение розжига жидкого топлива
(кулачок IV)
- запускается розжиг,
- электромагнитный клапан Y1 1-ой
ступени открыт
- Запуск горелки на 1-ой ступени
- После подтверждения регулировки
происходит открытие воздушной
заслонки на минимальный расход
топлива (кулачок VI)
Переключение на максимальный
расход топлива
В случае запроса мощности,
соответствующей 2-ой ступени:
- воздушная заслонка переходит в
положение максимального расхода
(кулачок I)
- в положении кулачка VII
электоромагнитный клапан Y2
открыт, горелка работает на первой
ступени с двумя форсунками
(промежуточная ступень)
- в положении кулачка VIII
электоромагнитный клапан Y5
открыт, горелка
работает на второй
ступени с двумя форсунками
(максимальный расход)
