06/2009 - Art. Nr. 4200 1018 6200A
17
Обслуживание
Работы по послепродажному
обслуживанию котла и горелки
должны производиться только
квалифицированным специалистом
по тепловому оборудованию.
Для обеспечения наиболее полного и
регулярного послепродажного
обслуживания вашего оборудования
рекомендуем вам заключить договор
на техническое обслуживание.
Проверка температуры продуктов
сгорания
• Проверьте температуру продуктов
сгорания.
• Очищайте котел, если температура
продуктов горения превышает
значение при запуске
более чем на
30 °K.

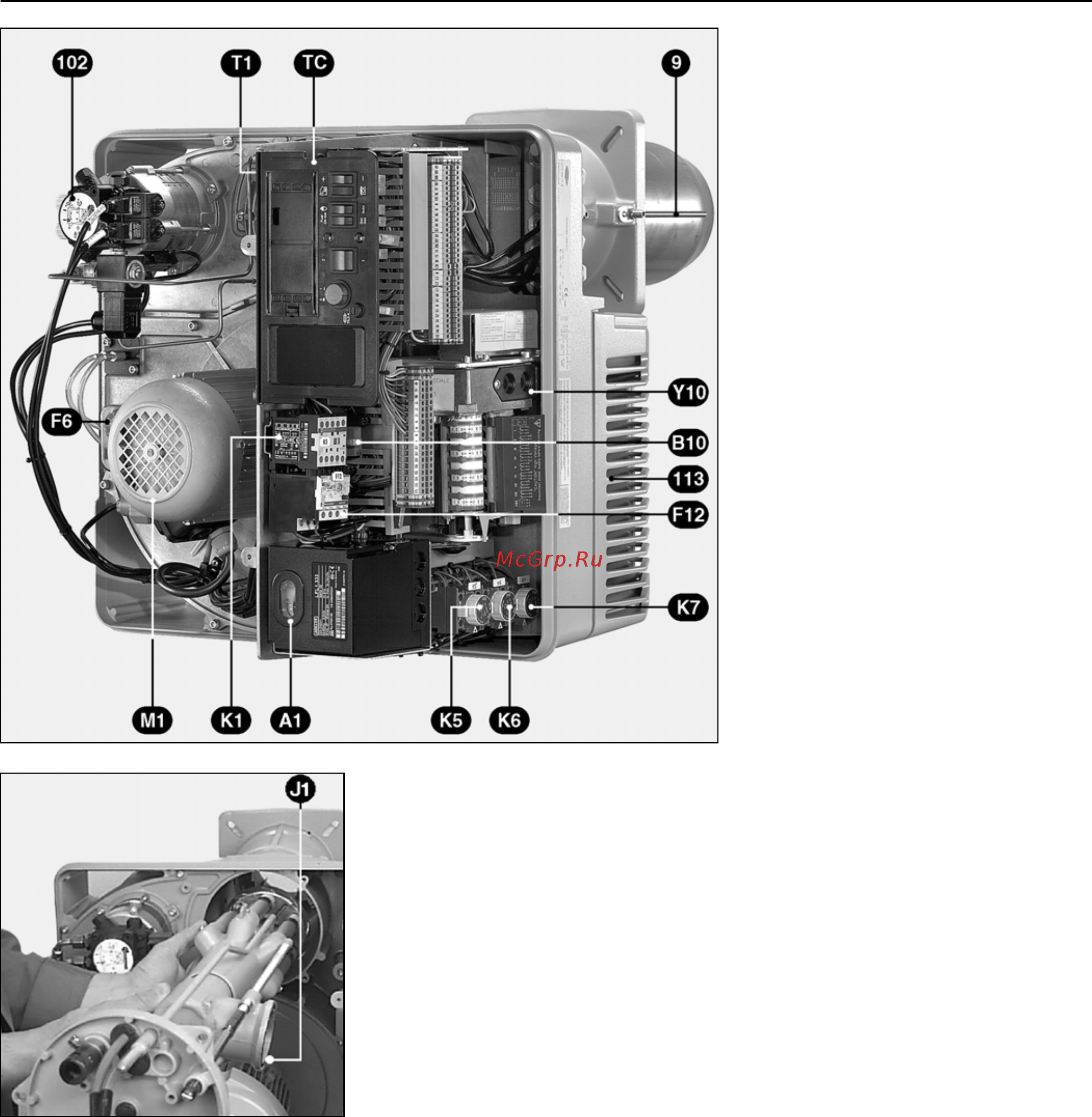

A1 Блок управления и безопасности
B10 Точка измерения [мкА, пост. ток]
F6 Воздушный регулятор
F12 Реле перегрузки / выключатель
K1 Выключатель двигателя
вентилятора
K5-K6-K7 Замедляющее реле
M1 Двигатель вентилятора
SA1 Индикация на блоке управления
и безопасности:
- программы
- по умолчанию: горит красная
лампа, разблокируйте нажимную
кнопку
TC Пульт управления TC
T1 Трансформатор розжига
Y10 Серводвигатель
9 Сопло
15 Кожух
102 Двигатель/насос
113 Воздушная камера
Проверьте запальные электроды и
устройства горения
• Отсоедините два розжиговых
кабеля со стороны
трансформатора.
• Выньте детектор пламени
• Углубите оба кабеля поперек
крышки головки горелки.
• Снимите топливопроводы.
• Полностью отверните 3 винта
крепления крышки.
• Снимите крышку, сдвинув ее на
кабели.
• Отверните боковой винт крепления
устройств горения.
• Снимите устройства горения.
• Проверьте состояние
дефлектора.
• При необходимости замените
форсунки.
• Проверьте положение электродов и
дефлектора.
• Протрите от пыли доступные
детали, находящиеся под крышкой.
• При установке проверьте наличие и
состояние кольцевого уплотнителя.
Очистка турбины
• Отключите двигатель, отключив
подачу электропитания.
• Ослабьте 7 винтов пластины
крепления двигателя.
• Аккуратно освободите пластину
крепления двигателя и поместите
узел, стараясь не
повредить датчик
давления камеры сгорания.
• Очистите «в сухую» трубы для
подачи воздуха под давлением.
• Не используйте жидкость под
давлением.
• Отверните 4 крепежных винта
рециркуляции воздуха.
• Очистите гидравлический контур и
турбину.
• Установите снятые детали.
