ELCO VECTRON GL 05.1000 DUO PLUS [5/54] Encombrement dimensions dimensioni d ingombro dimensiones medidas space requirements and dimensions maßbild und abmessungen
![ELCO VECTRON GL 05.1000 DUO PLUS [5/54] Encombrement dimensions dimensioni d ingombro dimensiones medidas space requirements and dimensions maßbild und abmessungen](/views2/1499725/page5/bg5.png)
01/2007 - Art. Nr. 13 012 429D
8
D
E
H
D
E
H

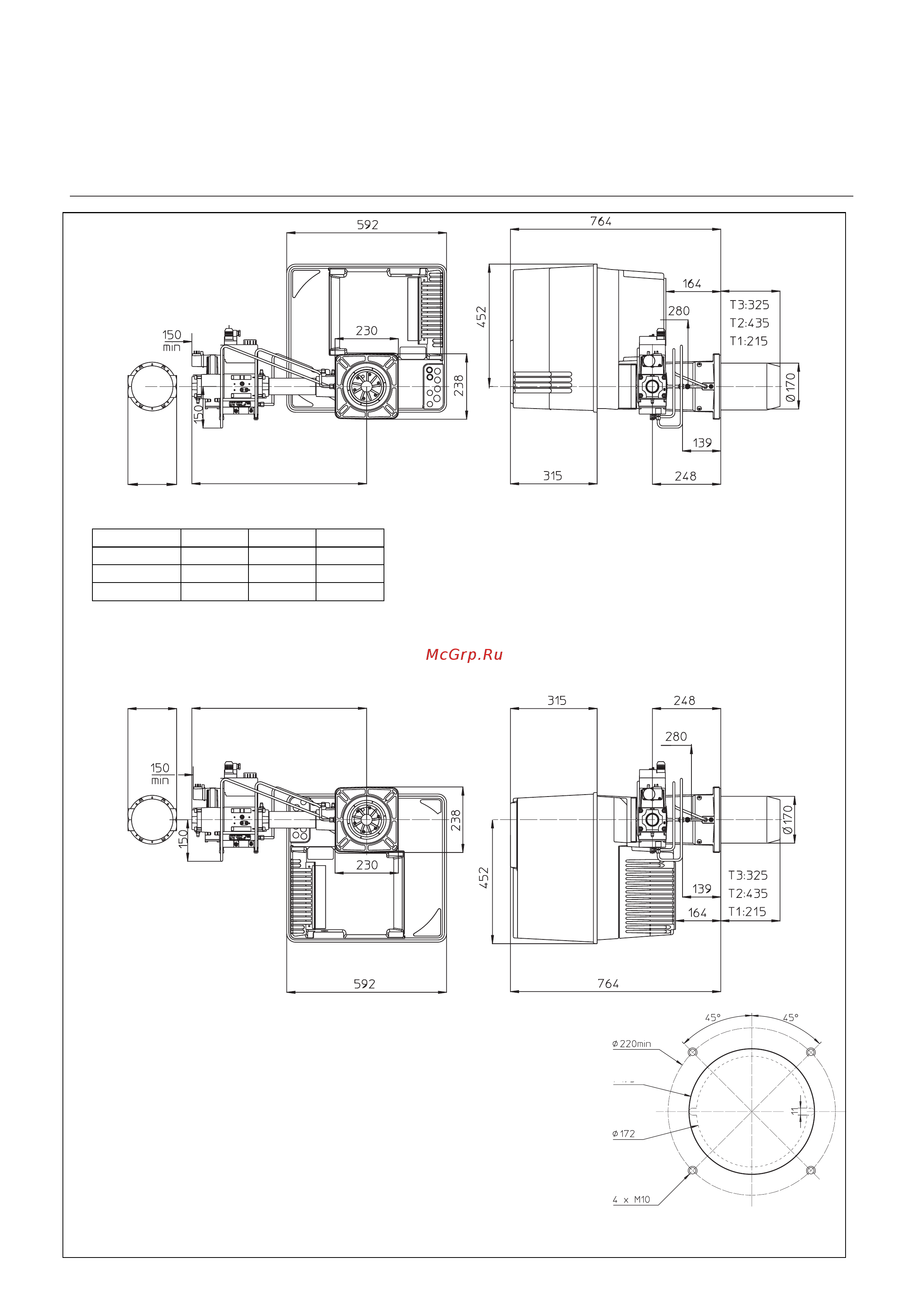

Encombrement Dimensions
Dimensioni d’ingombro
Dimensiones Medidas
Space requirements and dimensions
Maßbild und Abmessungen
En gras Ø recommandé
in grassetto: Ø consigliato
En negrita Ø recomendado
Highlighted: recommended Ø
Ø 195
Ø 260 max
Encombrement et dimensions
Respecter une distance libre minimum
de 0,60 mètre de chaque côté du
brûleur pour permettre les opérations
de maintenance.
Ventilation chaufferie
Le volume d’air neuf requis est de
1,2 m
3
/kWh produit au brûleur.
Rampe gaz
S’implante uniquement à l’horizontale
à droite ou à gauche.
Dimensioni d’ingombro
Lasciare uno spazio libero minimo di
0,6 metri su ogni lato del bruciatore per
consentire le operazioni di
manutenzione.
Ventilazione locale caldaia
La portata dell’aria di ricambio del
locale deve essere almeno di
1,2 m
3
/kWh bruciato
Rampa gas
Deve essere installata unicamente in
orizzontale a destra o a sinistra.
DEF
MBVEF 407 120 516 Rp 3/4
MBVEF 412 177 540 Rp 1¼
MBVEF 420 — 635 —
