06/2009 - Art. Nr. 4200 1018 6200A
8
Монтаж
Головка горелки
Газовая рампа
Устройства горения, корпус горелки

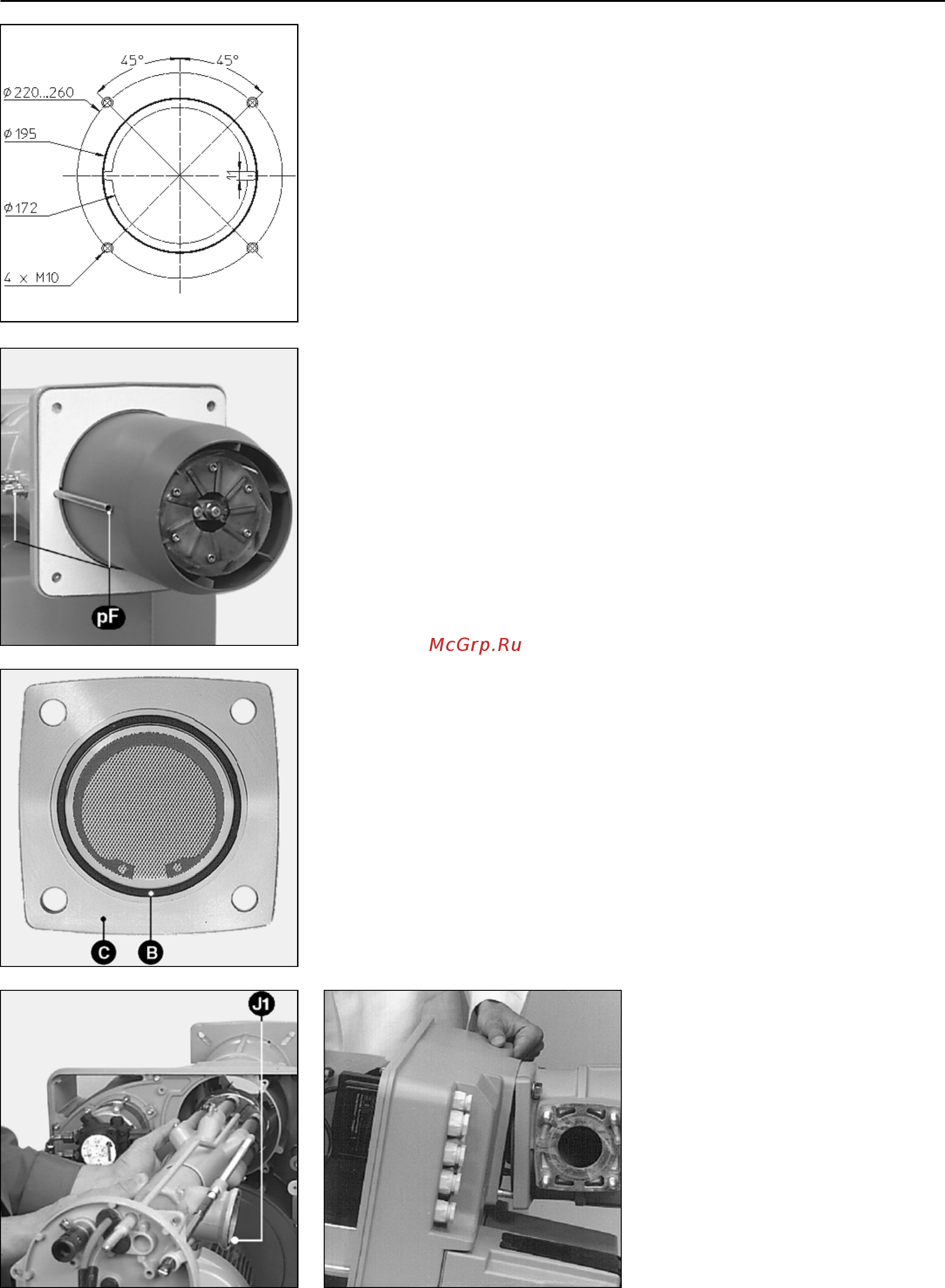

Установка головки горелки
• Подготовьте крепежную пластину
котла/дверцу котла, как показано на
схеме слева.
• Наметьте внутренний диаметр от
172 до 195 мм; для диаметра
меньше < 195 мм должен быть
подготовлен вырез со стороны
газового подсоединения для
подводящего трубопровод
давления в камере сгорания.
• Чтобы закрепить фланец горелки,
просверлите 4 отверстия M10
(диаметр расположения центров
отверстий 220 - 260 мм), как
показано на схеме слева.
• Затяните гайки M10 на крепежной
пластине котла/дверце котла и
установите уплотнительную
прокладку. Для диаметра отверстий
< 260, вырежьте вытянутые
отверстия необходимого размера.
• Головка горелки имеет 4
шестигранные гайки M10 для
подсоединения с левой или правой
стороны от газовой рампы к
крепежной пластине котла.
Заполните пространство между
соплом и дверцей камеры сгорания
огнеупорным материалом.
Внимание! Подводящий
трубопровод давления в камере
сгорания pF не должен быть
закупорен или забит.
Установка газовой рампы SKP75/
MBVEF
• Проверьте положение установки
кольцевого уплотнителя B во
фланце подсоединения газа C.
• Закрепите газовую рампу,
используя гайки M10, так чтобы
регулятор SKP или катушки MBVEF
располагались обязательно
перпендикулярно газовой рампе.
• Установите трубопроводы
давления, входящие в комплект
поставки
и имеющие маркировку
pF, pL и pG для подключения газа,
слева или справа.
• С SKP 75 установите
предохранительный
электромагнитный клапан (входит в
комплект поставки) так, чтобы
катушка находилась сверху,
газовый фильтр (входит в комплект
поставки) горизонтально, крышкой
вверх (2 точки измерения).
• Установите ручной
четвертьоборотный клапан (входит
в комплект поставки) перед
газовым фильтром.
• С SKP 75 установите манометр с
кнопочным клапаном (входят в
комплект поставки).
• Установите комплект контроллера
герметичности (дополнительное
оборудование).
Монтаж корпуса горелки
Перед тем как устанавливать корпус
горелки, снимите устройства горения.
Для этого отверните боковой винт
крепления (напротив газового
подключения) устройств горения
(контргайка M10 и винт с
шестигранным углублением)
и выньте сами устройства.
При
проведении установки корпус
горелки должен находиться ниже оси
головки горелки.
• На корпусе горелки: снимите две
внутренние гайки и максимально
ослабьте две верхние гайки.
• Наклоните корпус вперед и
вставьте два верхних установочных
штифта в два специальных
углубления фланца горелки.
• Прижмите корпус горелки к фланцу
горелки и до упора заверните 4
гайки
.
• При необходимости корпус горелки
может быть смонтирован выше оси
головки горелки. В этом случае
действуйте в порядке обратном
вышеописанному.
Любые другие положения установки
не допускаются
