ELCO VECTRON GL 05.1000 DUO PLUS [15/54] Гидравлическая схема
![ELCO VECTRON GL 05.1000 DUO PLUS [15/54] Гидравлическая схема](/views2/1499725/page15/bgf.png)
06/2009 - Art. Nr. 4200 1018 6200A
7
Краткий обзор

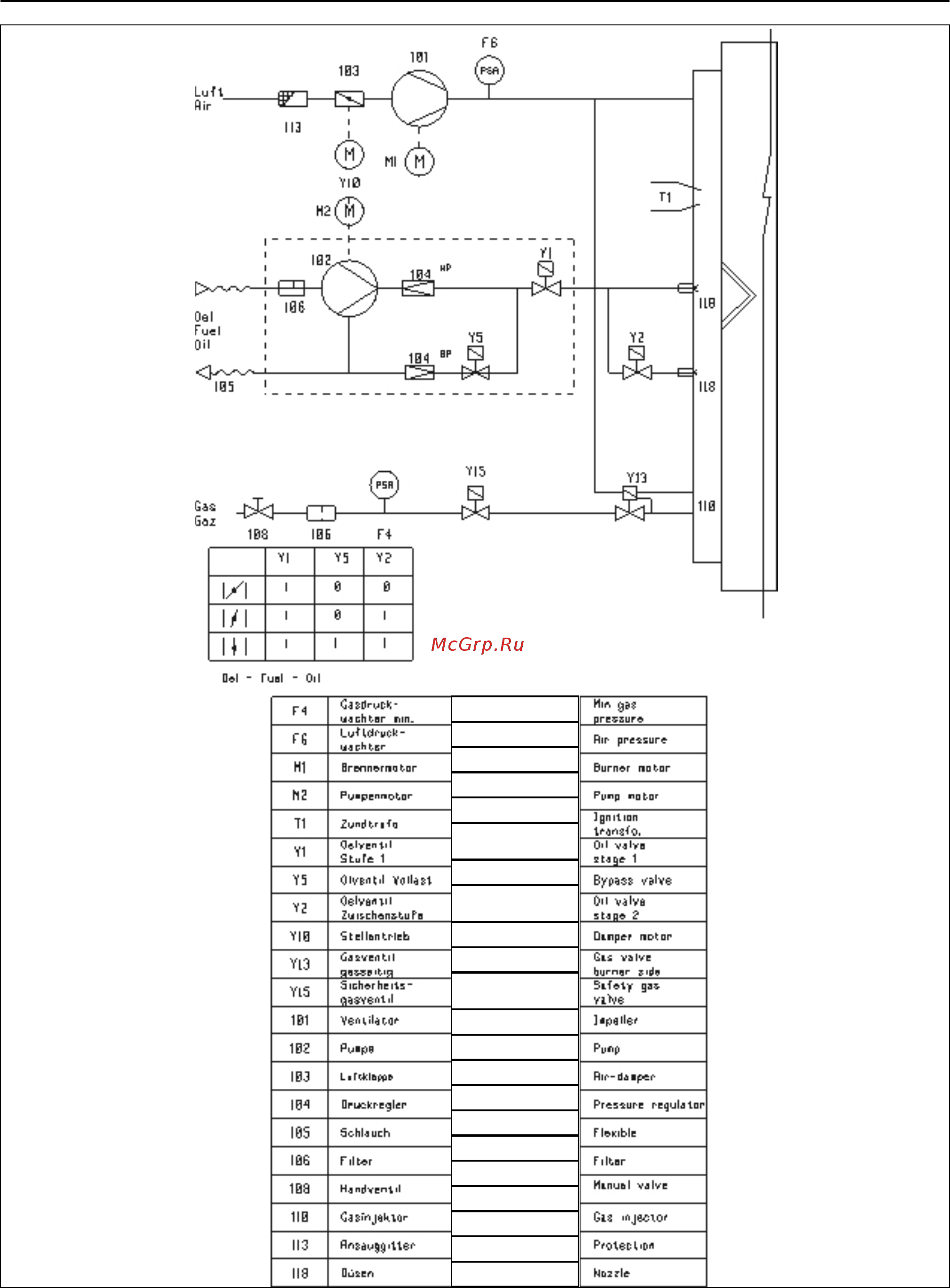

Гидравлическая схема
Газовый регулятор мин.
Воздушный регулятор
Двигатель горелки
Двигатель насоса
Трансформатор
Т
опливны
й
клапан
1
-ая
ступень
Перепускной клапан
Т
опливны
й
клапан
2
-ая
ступень
Серводвигатель
Главный газовый клапан
П
редохранительны
й
газовый клапан
Вентилятор
Насос
Воздушная заслонка
Регулятор давления
Шланг
Фильтр
Ручной клапан
Газовый инжектор
Вентиляционная решетка
Форсунка
Проверка герметичности
