06/2009 - Art. Nr. 4200 1018 6200A
16
Пуск в эксплуатацию
Настройка топливного режима

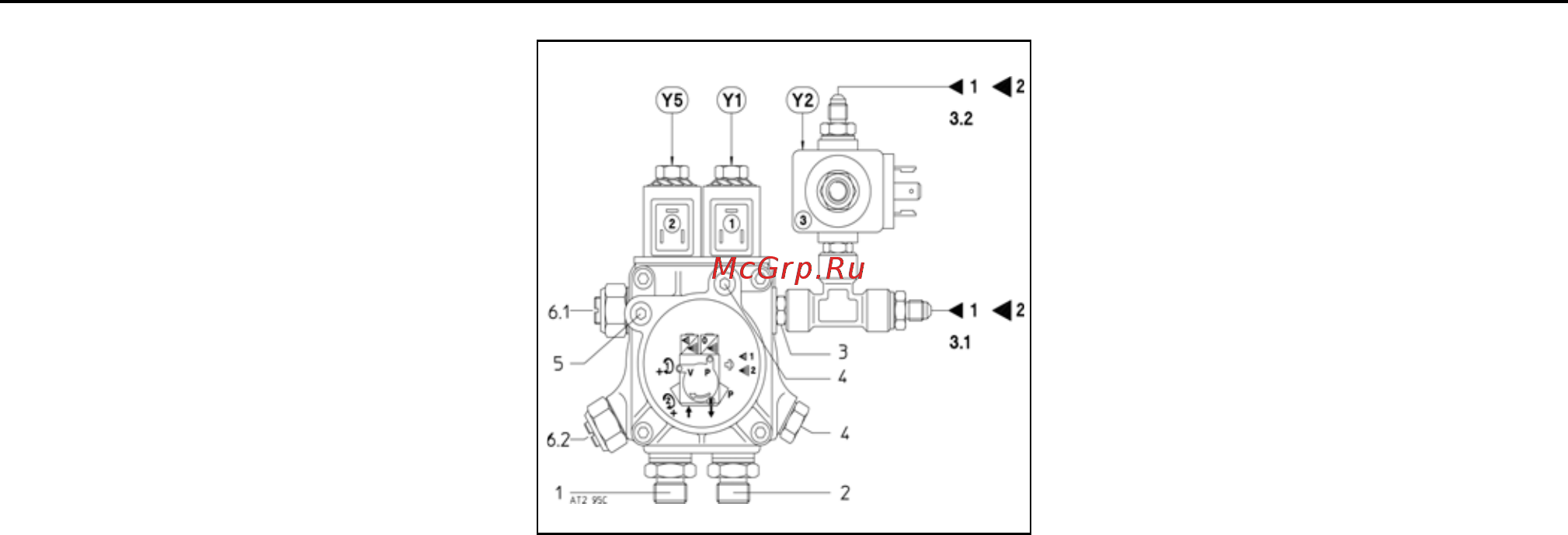

1 Всасывание
2 Возврат
3 Подключение трубопровода
давления
3.1 Минимальный расход
3.2 Максимальный расход
4 Подключение
манометра G1/8
5 Подключение вакуумметра
G1/8
6.1 Регулировка давления
минимального расхода
6.2 Регулировка давления
максимального расхода
7 Заглушка продувки
Регулировка давления топлива
Давление топлива в насосе
(а соответственно, и мощность горелки)
устанавливается на минимальный
расход при помощи регулятора
давления топлива 6.1,
на максимальный расход при помощи
регулятора давления топлива 6.2.
Вращая его
- вправо - Вы увеличиваете давление,
- влево - уменьшаете давление.
Для осуществления контроля
используйте манометр, резьба
R1/8”, устанавливаемый в
точке
измерения 4.
Контроль за понижением давления
Вакуумметр для контроля понижения
давления устанавливается в точке
измерения 5, R1/8. Максимальное
допустимое понижение давления до 0,4
бар. Если давление опускается ниже
максимально допустимого, топливо
превращается в газ, что приводит
возникновения треска в насосе.
Настройка горелки в топливном
режиме
• Подсоедините микроамперметр
(0-500 мкА) и установите
измерительный мост.
• Установите манометр для измерения
давления 4 и понижения давления 5.
• Проверьте, что газовые клапана
закрыты.
• Откройте топливные клапаны.
• Нажмите на переключатели
A - C - E - H1.
Очистка топливного насоса
• Во время первого запуска
произведите отсос топлива ручным
насосом.
• Запустите настройки котла.
• Разблокируйте блок управления.
• Во время предварительной
вентиляции откройте винт продувки
на топливном фильтре до полной
продувки. При этом давление не
должно опускаться ниже 0,4 бара.
Когда фильтр полностью заполнится
топливом и топливо появится на
поверхности без пузырьков воздуха,
закройте винт продувки.
Регулировка минимального расхода
(кулачок VI)
• Установите (используя регулятор 6.1)
давление топлива на минимальный
расход
, соответствующий
необходимой мощности горелки.
• Чтобы увеличить количество воздуха,
установите кулачок VI на самое
большое значение шкалы.
• Быстро переведите выключатель H
на отметку 2.
• Возвратите переключатель H на
отметку 1, чтобы воздушная заслонка
заняла новое положение
минимального расхода.
• Чтобы уменьшить количество
воздуха, действуйте в том же
порядке.
• Проверяйте значение газа
после
каждой регулировки.
Внимание! соблюдайте температуру
газообразных продуктов сгорания,
чтобы избежать их конденсации
(точка конденсации).
Регулировка максимального расхода
• Переведите выключатель H на
отметку 2. Серводвигатель
открывается в положении
номинального расхода.
• Проверьте характеристики горения
(проверка закапчивания, CO
2
).
• Чтобы отрегулировать значение CO
2
,
необходимо отрегулировать
давление насоса на регуляторе
давления 6.2.
• Если включение происходит в режиме
"газ", не изменяйте положение
кулачка I при включении режима
"жидкое топливо".
Если настройка головки горелки
(координата Y) требует изменения,
то следует повторить полную
процедуру настройки.
Регулировка расхода розжига
(кулачок IV)
В общем случае, установите расход
розжига (кулачок IV)
на то же значение,
что и минимальный расход (кулачок VI).
Если, в зависимости от установки,
необходим запуск горелки с бедной или
богатой горючей смесью, действуйте
следующим образом:
• Чтобы увеличить количество воздуха,
установите кулачок VI на самое
большое значение шкалы.
• Быстро переведите выключатель H
на отметку 2.
• Возвратите переключатель H на
отметку
1, чтобы воздушная заслонка
заняла новое положение
минимального расхода.
• Чтобы уменьшить количество
воздуха, установите кулачок VI на
самое нижнее значение шкалы.
Регулировка точки переключения
между промежуточной ступенью
(кулачок VII) и 2-ой ступенью
(кулачок VIII)
• Несколько раз переключите горелку с
минимального расхода на
максимальный, используя кнопку H.
Отрегулируйте положение кулачка VII
и кулачка VIII, таким
образом, чтобы
получить плавный переход между от
минимального к максимальному
расходу.
Топливный и газовый режимы
• Для перехода на другое топливо
горелка должна быть остановлена.
Далее выберите необходимое
топливо, установив переключатель в
положение C или D.
• Если переключение топлива
происходит во время работы горелки,
то горелка переходит в аварийное
состояние и
блок управления и
безопасности блокируется.
Разблокируйте блок управления и
выберите необходимое топливо,
установив переключатель в
положение C или D.
Дистанционное переключение
топлива
Для дистанционного переключения
топлива с помощью модема
необходимо убедиться на месте
эксплуатации установки, что горелка
работала в режиме минимального
расхода и затем была
остановлена. Необходимые указания
для схемы переключения даны
в
электрической схеме.
