06/2009 - Art. Nr. 4200 1018 6200A
10
Монтаж
Проверка/Регулировка

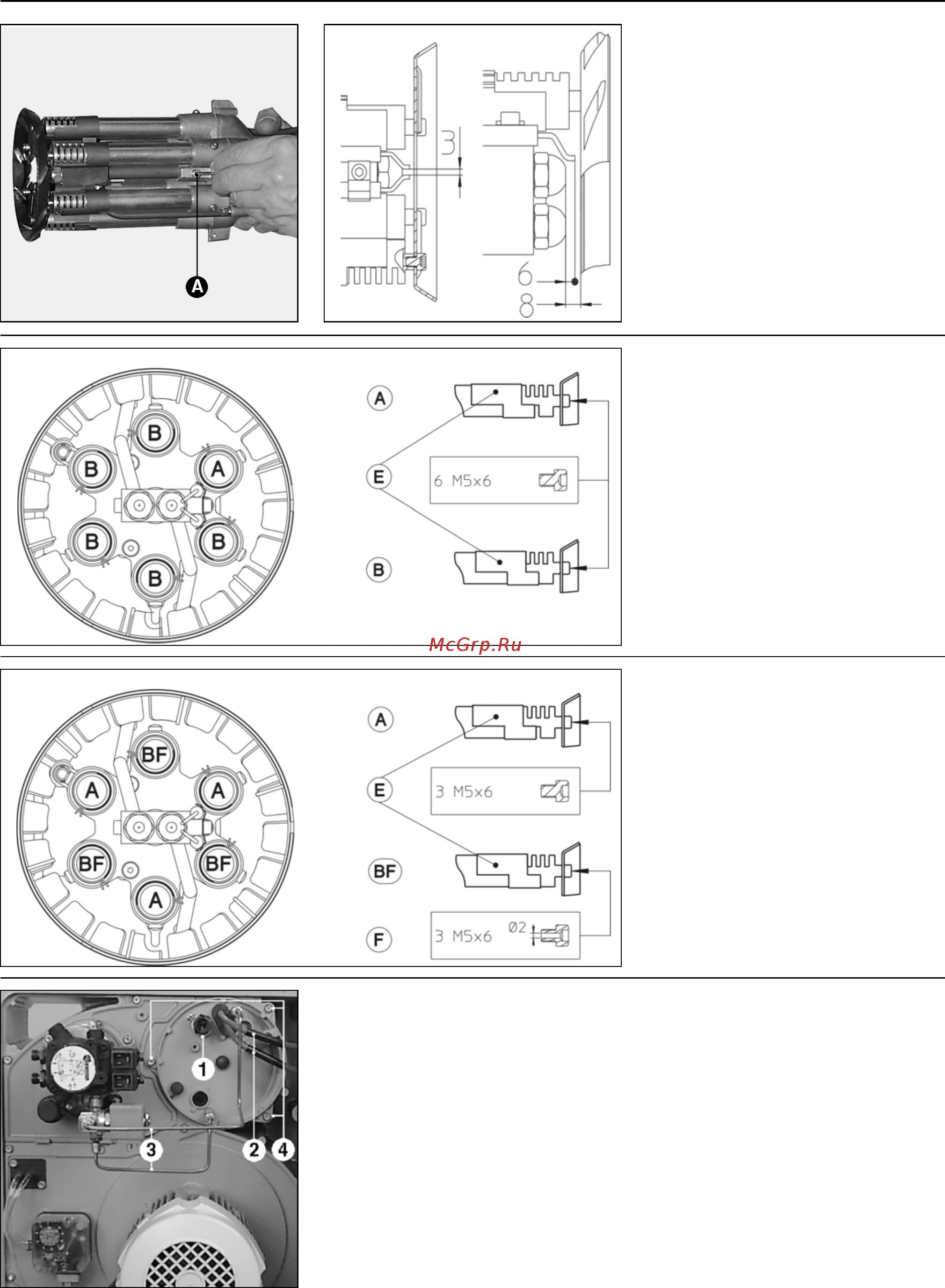

Устройства горения для пропана
Положение стержня держателя
диффузора
Проверки устройств горения
• В случае подключения газа с левой
стороны и установки корпуса горелки
ниже оси головки горелки, стержень
держателя диффузора в сборе должен
быть повернут на 180°. Тоже самое для
варианта подключения газа справа и
установки корпус горелки выше оси
головки горелки. Для этого снимите
дефлектор. Отверните винт
A. Поверните
стержень держателя диффузора на 180°
и установите его на место.
• Проверьте размер диффузора; при
необходимости, замените,
руководствуясь указаниями таблицы на
стр. 12.
• Проверьте настройки запальных
электродов и отводчика, измените их.
Рекомендуемая регулировка для
газовых диффузоров
На газовых диффузорах, отмеченных как A,
необходимо оставить открытыми 3
отверстия наружу и 1 отверстие вовнутрь,
сдвинув
заглушку/диффузор E.
Крепление дефлектора осуществляется
посредством 6 непроходных винтов M5X6.
На газовых диффузорах, отмеченных как В,
необходимо оставить открытыми 3
отверстия наружу и 0 отверстий вовнутрь,
сдвинув заглушки/диффузоры E.
Рекомендуемая регулировка для
газовых диффузоров
На газовых диффузорах, отмеченных как A,
необходимо оставить открытыми 3
отверстия наружу и 1 отверстие вовнутрь,
сдвинув заглушку/диффузор E.
Крепление
дефлектора на газовых
диффузорах А осуществляется
посредством 3 непроходных винтов M5X6.
На газовых диффузорах, отмеченных как
ВF, необходимо оставить открытыми 3
отверстия наружу и 0 отверстий вовнутрь,
сдвинув заглушки/диффузоры E. Крепление
дефлектора на газовых диффузорах BF
осуществляется посредством 3 проходных
винтов M5X6.
Установка устройств горения
• Извлеките УФ датчик 1.
• Снимите крышку устройств горения,
отвернув три винта с шестигранным
углублением 4.
• Проверьте состояние кольцевого
уплотнителя газового
подсоединения.
• Установите устройства горения и
затяните с помощью бокового
винта. (Контргайка M10 и винт с
шестигранным углублением)
• Для регулировки дефлектора,
установите удлинитель со шкалой
0-40 (входит в
комплект поставки
дополнительного оборудования).
• Удлинитель должен быть утоплен в
стальную втулку до упора.
• Проведите розжиговый кабель
сквозь отверстие и, нажимая,
заправьте в резиновую оболочку.
• Заверните крышку, подсоедините
розжиговый кабель 2 и детектор
пламени 1.
• Установите 2 медные трубки
(дополнительное оборудование;
1-ая ступень отмечена синим) 3
между насосом и линией
форсунок.
Внимание! закрепите линию
форсунок, затянув
соединительную гайку.
VECTRON GL05.700 DUO PLUS
VECTRON GL05.1000 DUO PLUS
