06/2009 - Art. Nr. 4200 1018 6200A
5
Краткий обзор

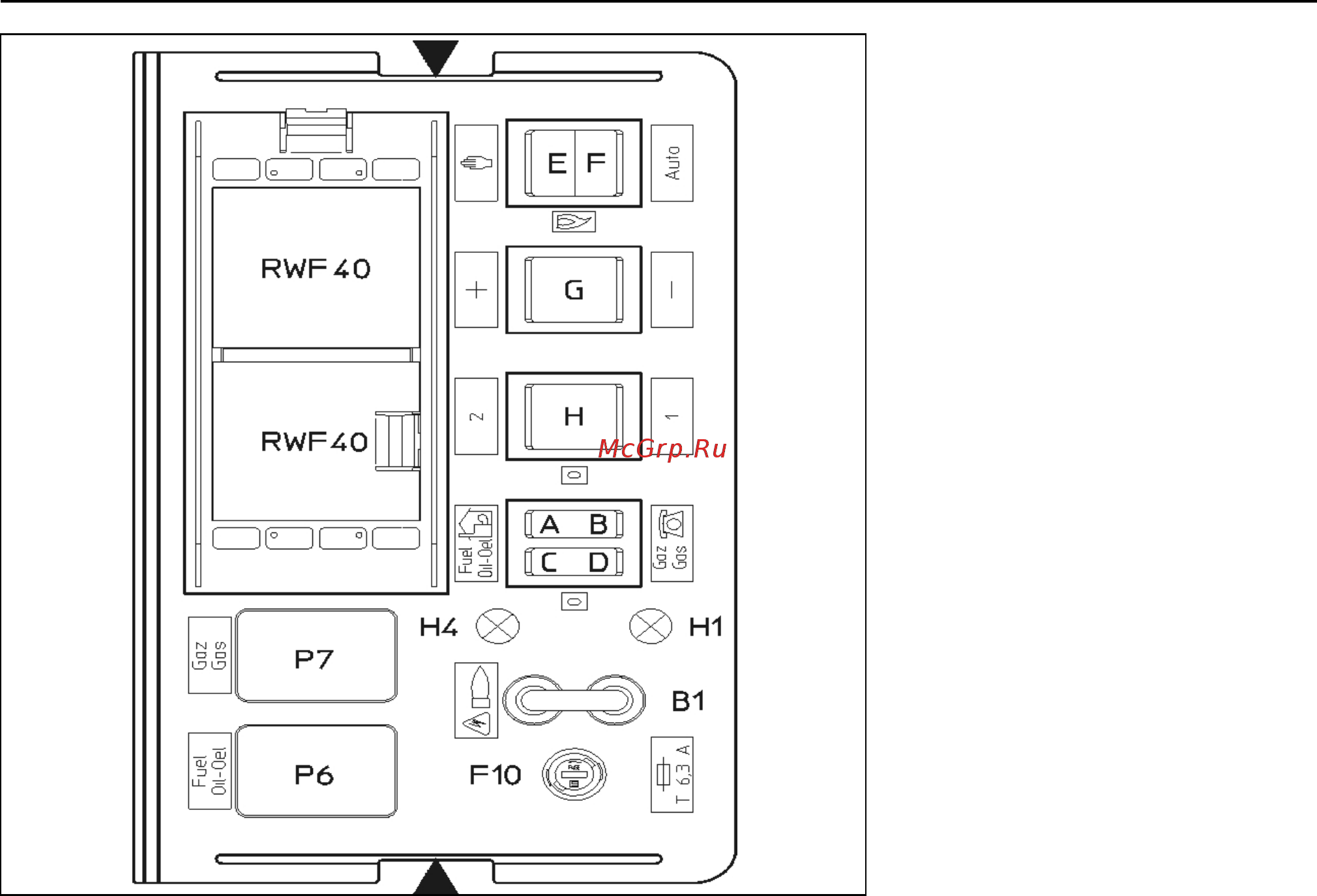

Пульт управления
Функции переключателей
A Выбор вида топлива на
месте установки с помощью
переключателя C / D.
B Выбор вида топлива с
помощью дистанционного
управления.
C Топливо: жидкое топливо.
D Топливо: газ.
E Режим работы: ручной.
F Режим работы:
автоматический.
G + Увеличение подачи газа
вручную.
- Уменьшение подачи газа
вручную.
H1 Переключатель
минимального расхода
топлива (ручной).
2 Переключатель
максимального
расхода
топлива (ручной).
F10 Предохранитель
B1 Ионизационный мост
H1 Сигнальная лампа режима
работы на газе (зеленая)
H4 Сигнальная лампа режима
работы на жидком топливе
(зеленая)
Дополнительные возможности:
RWF40 Стандартное место
установки трехточечного
регулятора этапов
P6 Счетчик часов, режим
работы на газе
P7 Счетчик часов, режим
работы на жидком топливе
Пульт управления
Все устройства управления видны с
внешней стороны оборудования.
Прозрачная съемная крышка,
закрепленная на кожухе, открывает
доступ к различным устройствам
управления и контроля, с помощью
которых осуществляется регулировка
настроек и эксплуатация горелки.
На пульте управления, кроме того,
расположены две зеленые
сигнальные лампы, указывающие тип
используемого топлива и состояние
предохранителя цепи
управления.
Чтобы снять крышку, слегка нажмите
с одной стороны или с обеих сторон и
одновременно потяните ее.
Чтобы установить крышку на место,
установите ее так, чтобы язычки
оказались напротив
предусмотренных для них отверстий,
и слегка надавите на крышку.
Дополнительные возможности:
- Счетчики часов для работы на
жидком и газовом топливе
(соединительный
кабель уже
подключен)
- Трехточечный регулятор этапов
RWF40 со стандартным местом
установки.
