06/2009 - Art. Nr. 4200 1018 6200A
14
Пуск в эксплуатацию
Предварительная регулировка

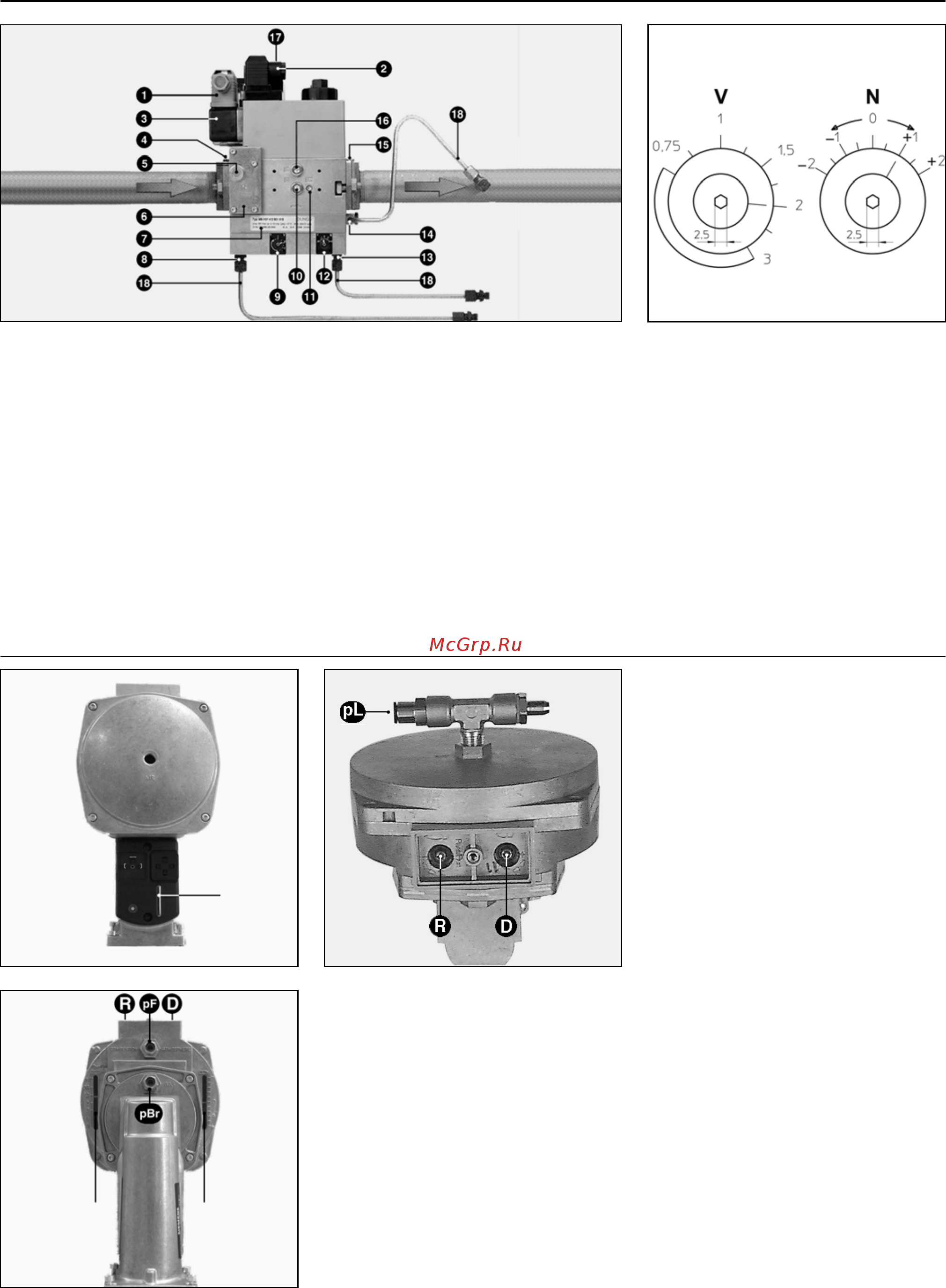

Газовая рампа
Указатель
регулировки
соотношения
"R"
Указатель
регулировки
величины D
Отображение
открытия
газового
Газовый клапан SKP
pBr (pG) = трубопровод давления
газа
pF = трубопровод давления в камере
сгорания
pL = трубопровод давления воздуха
D = регулировочный клапан
избыточного воздуха
R = регулировочный винт
соотношения газ/воздух
Данные предварительной регулировки
MBVEF
Соотношение V : 1,5
Исходная величина N: 0
Данные для предварительной
регулировки SKP 75
Соотношение R: +1,3
(диапазон регулировки от 0,4 до 9)
Соотношение D: +1
(диапазон регулировки от -5 до +5)
Газовая рампа MBVEF
1 Электроподключение газового
регулятора (DIN 43650)
2 Электроподключение
электроклапанов (DIN 43650)
3 Регулятор давления
4 Входной фланец
5 Точка измерения давления R1/8,
выше фильтра (с обеих сторон)
6 Фильтр (под крышкой)
7 Заводская табличка
8 Подключение трубопровода
давления воздуха pL, R1/8
9 Регулировочный винт
соотношения V
10 Точка измерения давления pe,
перед клапаном 1 (с обеих сторон)
11 Точка измерения давления газа
M4 после
клапана 2
12 Регулировочный винт N
13 Подключение трубопровода
давления в камере сгорания pF,
R1/8
14 Подключение трубопровода
давления газа pG, R1/8
15 Выходной фланец
16 Точка измерения давления pа,
после клапана 1 (с обеих сторон)
17 Сигнальные лампы работы
клапанов V1, V2 (опциально)
18 Трубопроводы давления
