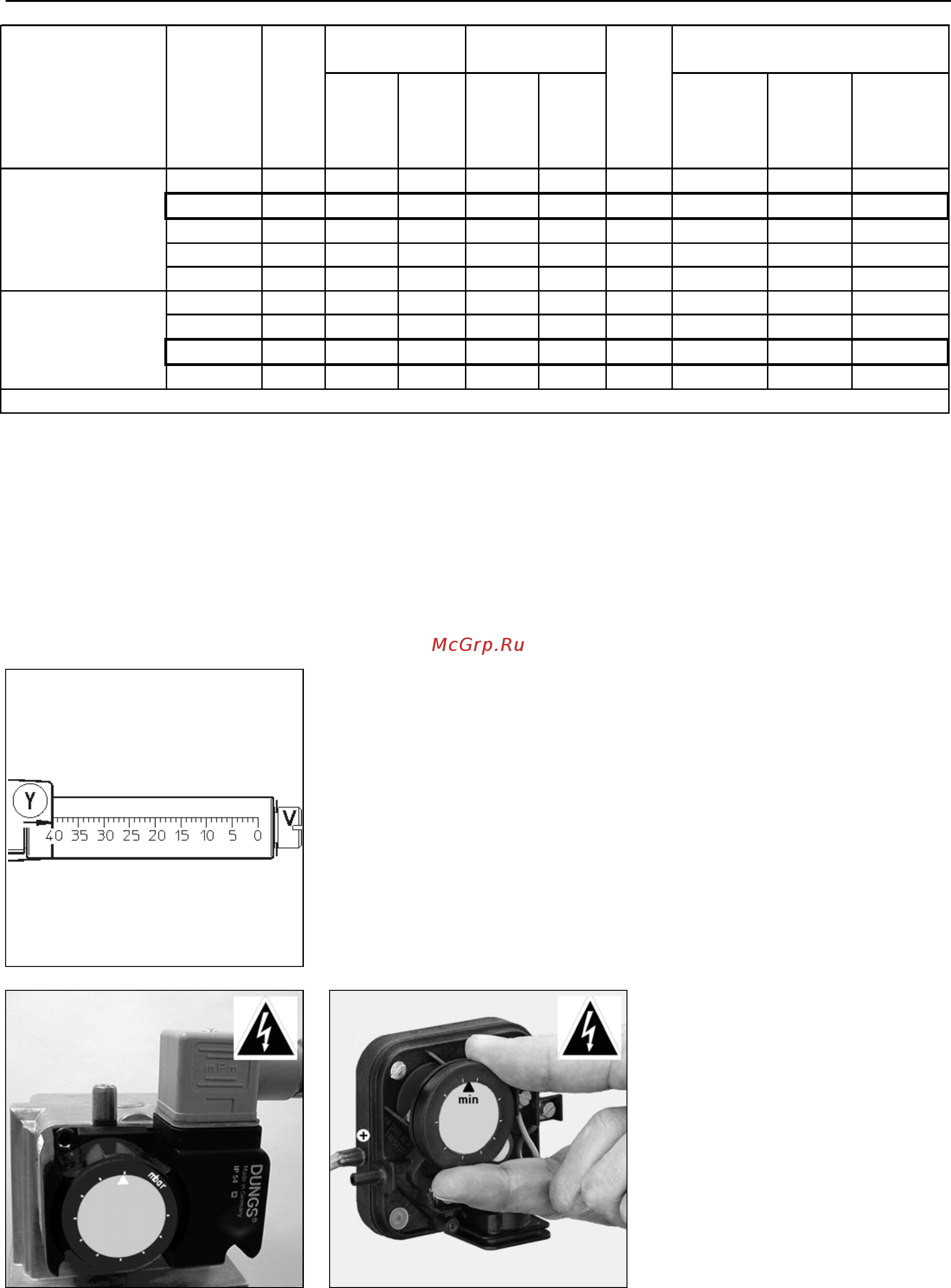

06/2009 - Art. Nr. 4200 1018 6200A
12
Пуск в эксплуатацию
Данные регулировки
Регулировка головки горелки
Предварительная регулировка газового/воздушного
регуляторов
Регулировка головки горелки
Регулировка головки горелки
(координата Y) осуществляется в
зависимости от мощности горелки
согласно следующей таблице.
Регулировка производится с
помощью винта V. Регулировка
головки горелки позволяет улучшить
поведение при запуске, снизить
пульсации и оптимизировать
характеристики горения.
Уменьшение координаты Y ведет к
увеличению значения CO
2
,
поведение при запуске (розжиг)
становится более жестким.
Газовый регулятор
• Снимите прозрачную крышку.
Настройка осуществляется с
помощью вращающейся
регулировочной шкалы и указателя
x.
• Установите газовый регулятор на
минимальное значение.
Воздушный регулятор
• Снимите прозрачную крышку.
Аппарат снабжен регулировочным
диском с нанесенной на него
шкалой и указателем x
• Установите воздушный регулятор
на минимальное
значение.
Данные для регулировки, указанные ниже, являются базовыми. Данные заводской регулировки указаны в жирной
рамке. В общем случае, эти регулировки позволяют запустить горелку. Однако, тщательно проверьте значения
регулировок. Так как может понадобиться некоторая их коррекция в зависимости от характеристик установки.
Оптимальные значения горения могут быть достигнуты посредством использования диффузоров Danfoss 45°B
(
рекомендованы заводом-производителем).
1-ая
ступень
2-ая
ступен
ь
1-ая
ступень
2-ая
ступен
ь
Розжиг,
газ
кулачок III
Мин.
топливо
кулачок
VI
Макс
топливо +
газ
кулачок I
350 29,5 4,5 3,75 14 13 10 0° 4° 28°
450 37,8 4,5 5 17 18,5 20 0° 6° 30°
500 42 4,5 6 16,5 15 20 0° 6° 35°
600 50,6 4,5 7,5 18 15,5 25 0° 9° 45°
700 59 4,5 10 18 17 35 0° 12° 55°
500 43,5 4,5 4,5 20,5 23,5 10 10° 7° 34°
600 50,5 5 6 17,5 17,5 20 10° 8° 40°
700 59 5 8,5 17,5 17 30 10° 8° 48°
1000 84,4 5 11 22 24 40 10° 10° 90°
1 кг жидкого топлива при 10 °C = 11,86 кВтч
Положение воздушной заслонки
Мощность
горелки,
кВт
Расхо
д
топлив
а кг/ч
VECTRON
GL05.1000 DUO
PLUS
VECTRON
GL05.700 DUO
PLUS
Тип
Давление
насоса,
Форсунка
галлонов/час
Коорд
ината
Y
, мм
