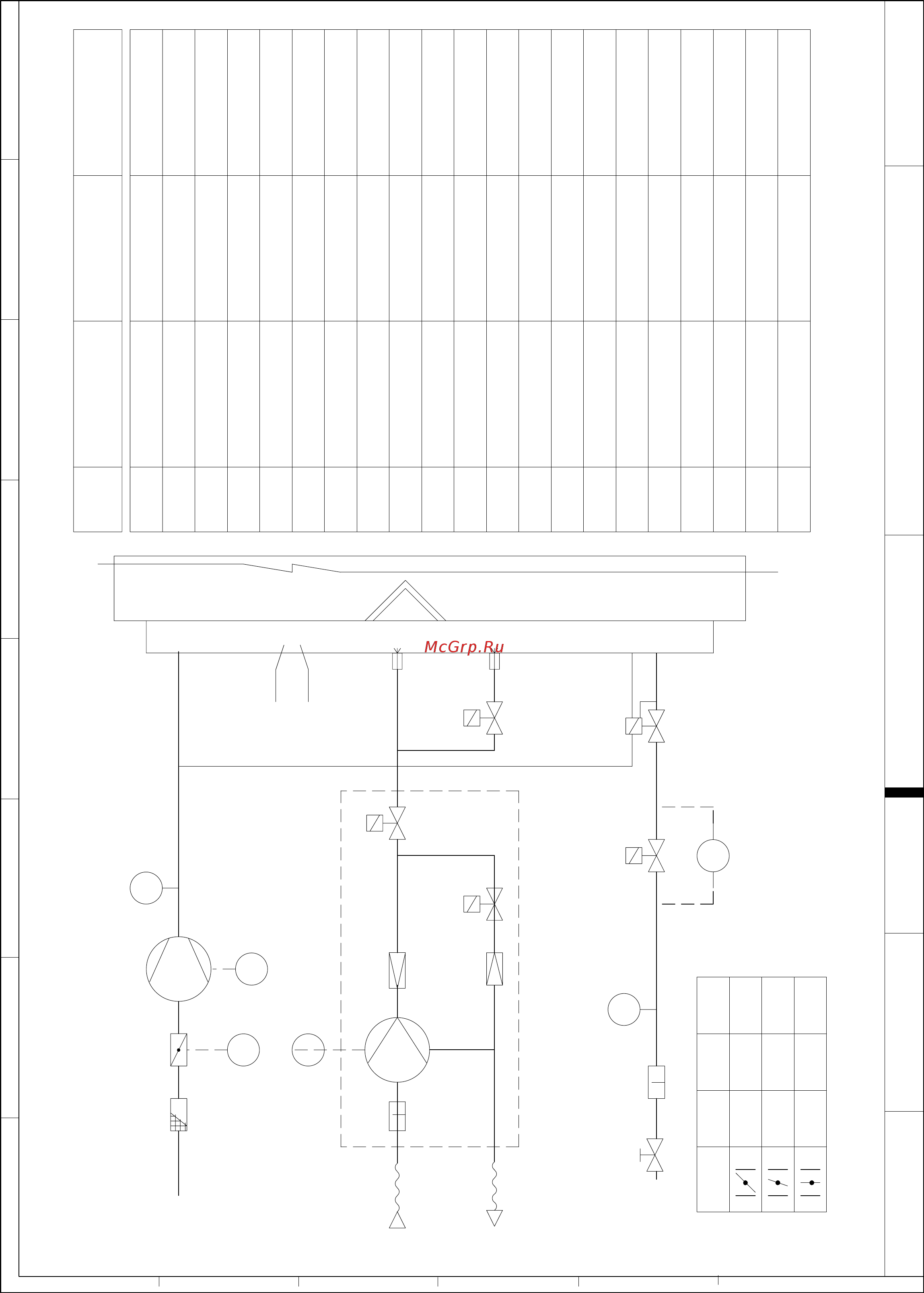

Oel - Fuel - Oil
M1
Moteur du
bruleur
Brennermotor Burner motor
F6
Luftdruck-
wächter
Manostat
d'air
Luft
Air
Oel
Fuel
Oil
1
1
1
Y1
0
1
1
Air pressure
F4
Gasdruck-
wächter min.
Manostat
gaz min.
Min gas
pressure
106 F4
Gas
Gaz
118
118
T1
110
Y13
Y2
102
Y1
Y5
104
T1
Ignition
transfo.
Y1
Oelventil
Stufe 1
Vanne fuel
1° allure
Oil valve
stage 1
Y10
Stellantrieb
Servomoteur Damper motor
Zündtrafo. Transfo.
101
102
103
105
104
Druckregler
Régulateur de
pression
Schlauch
Flexible Flexible
Impeller
Pump
Air-damper
Ventilateur
Pompe
Volet d'air
Ventilator
Pumpe
Luftklappe
108
Handventil Vanne manuelle
106
Filter Filtre Filter
110
Gasinjektor Injecteur gaz Gas injector
Manual valve
Pressure regulator
Ölventil Vollast
Vanne bypass
Bypass valve
Oelventil
Zwischenstufe
Vanne fuel
2° allure
Oil valve
stage 2
M2
Moteur de
la pompe
Pumpenmotor Pump motor
Y2Y5
Y5
Y2
118
Düsen NozzleGicleur
F6
101
M1
103
Y10
113
113
Ansauggitter
Grille
d'aspiration
Protection
108
104
HP
105
BP
106
M
Y12
A3
A3
Dichtheits-
kontrolle
Controle
d'étanchéité
Tightness
control
OPTION
Y13
Gasventil
gasseitig
Vanne gaz
principale
Gas valve
burner side
Y12
Sicherheits-
gasventil
Vanne gaz
de securite
Safety gas
valve
