06/2009 - Art. Nr. 4200 1018 6100A29

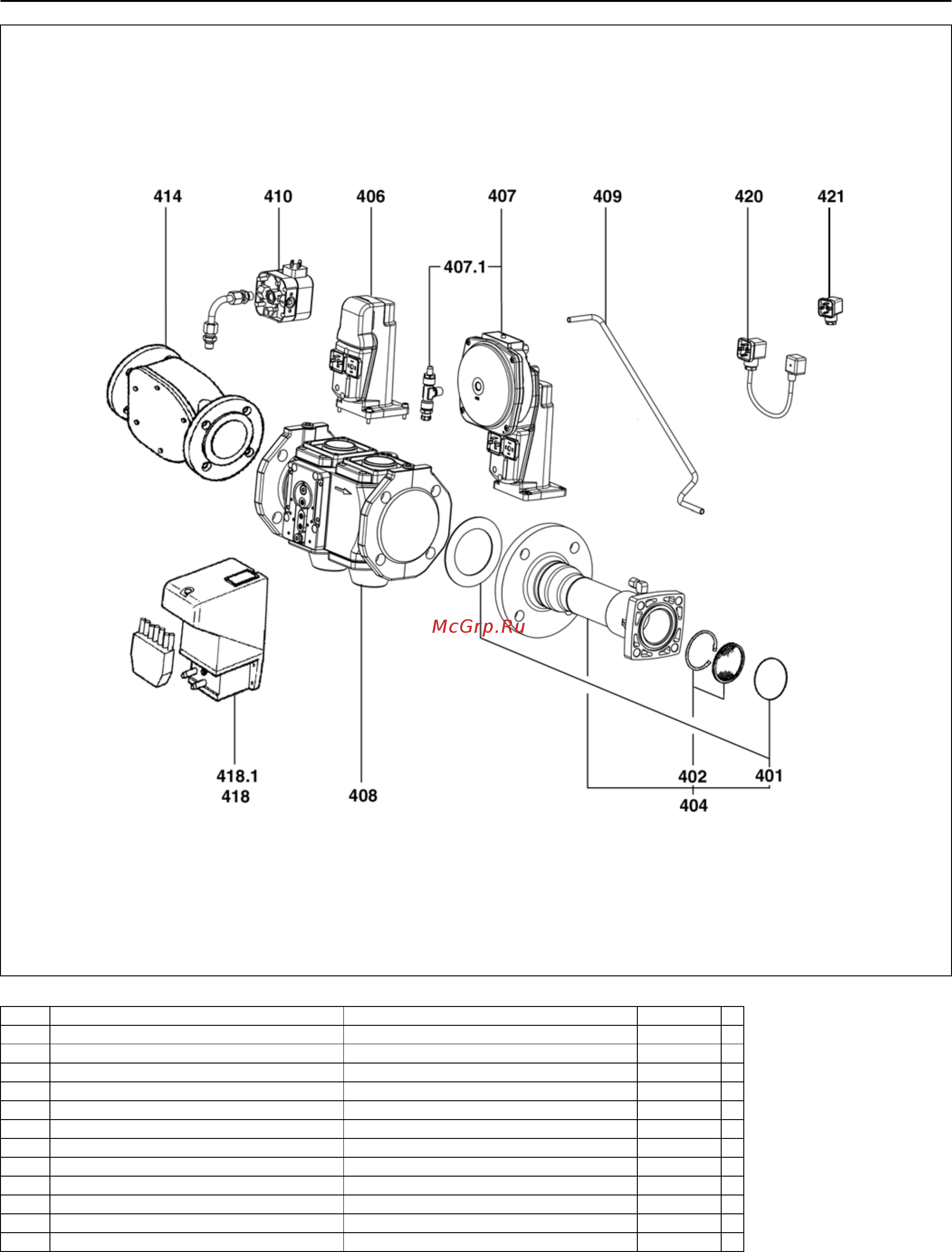

Pos. Désignation Art. Nr.
400 Rampe gaz AGP
1Rp2 13 020 944
2DN65 13 020 853
3 DN65 (VPS)
401 Kit joints
1Rp2 13 011 733 C
2-3 DN65 13 013 781l C
402 Circlips + Stabilisateur Ø 60 13 011 367 C
404 Collecteur monté
1Rp2 13 013 783*
2-3 DN65 13 013 784*
406 Vanne de sécurité
