06/2009 - Art. Nr. 4200 1018 6100A23

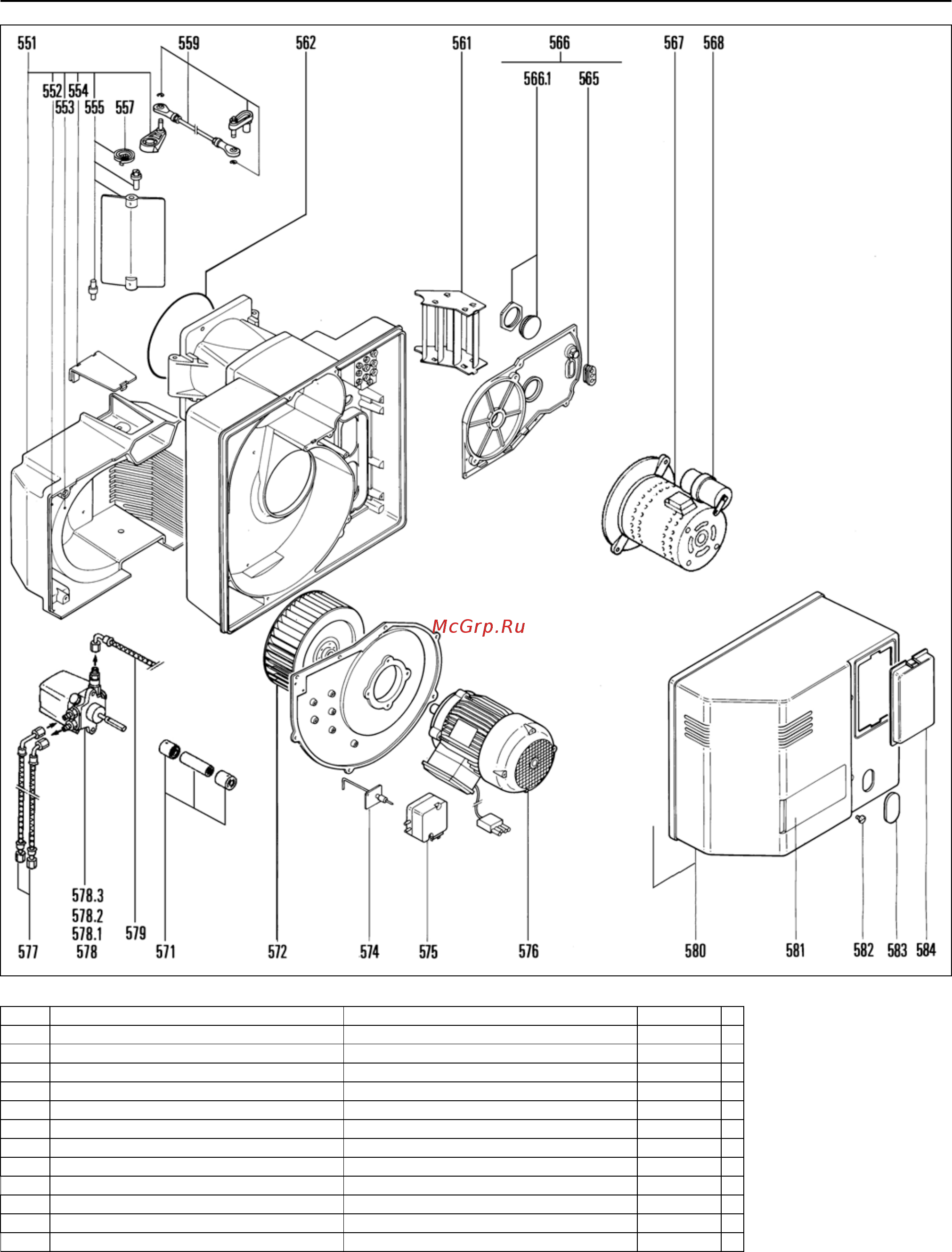

Pos. Désignation N°. Art.
550 Corps
VECTRON GL 06.1200/1600 DUO PLUS 13 007 346
VECTRON GL 06.2100 DUO PLUS 13 007 347
551 Boîte à air équipée 13 011 565*
552 Joint boîte à air/carter 13 009 640 C
553 Isolation/boîte à air 13 009 641
554 Couvercle/boîte à air 13 009 642
555 Volet d'air équipé 13 014 117
557 Ressort (gris)/volet d'air 13 011 751
559 Accouplement éq. L277 13 011 835
561 Redresseur d'air 13 009 748
562 Joint/charnière Ø218x4 13 010 055 C
