Заслонки разряда в некоторой степени уменьшают
потребление электроэнергии. Входные лопатки
обеспечивают сокращение потребления электроэнергии
на 40 %, но их установка стоит дорого. Решение
преобразователь частоты компании Danfoss позволяет
сократить потребление электроэнергии более чем на 50
%. К тому же его легко устанавливать.
2.5.5 Пример расхода, изменяющегося в
течение 1 года

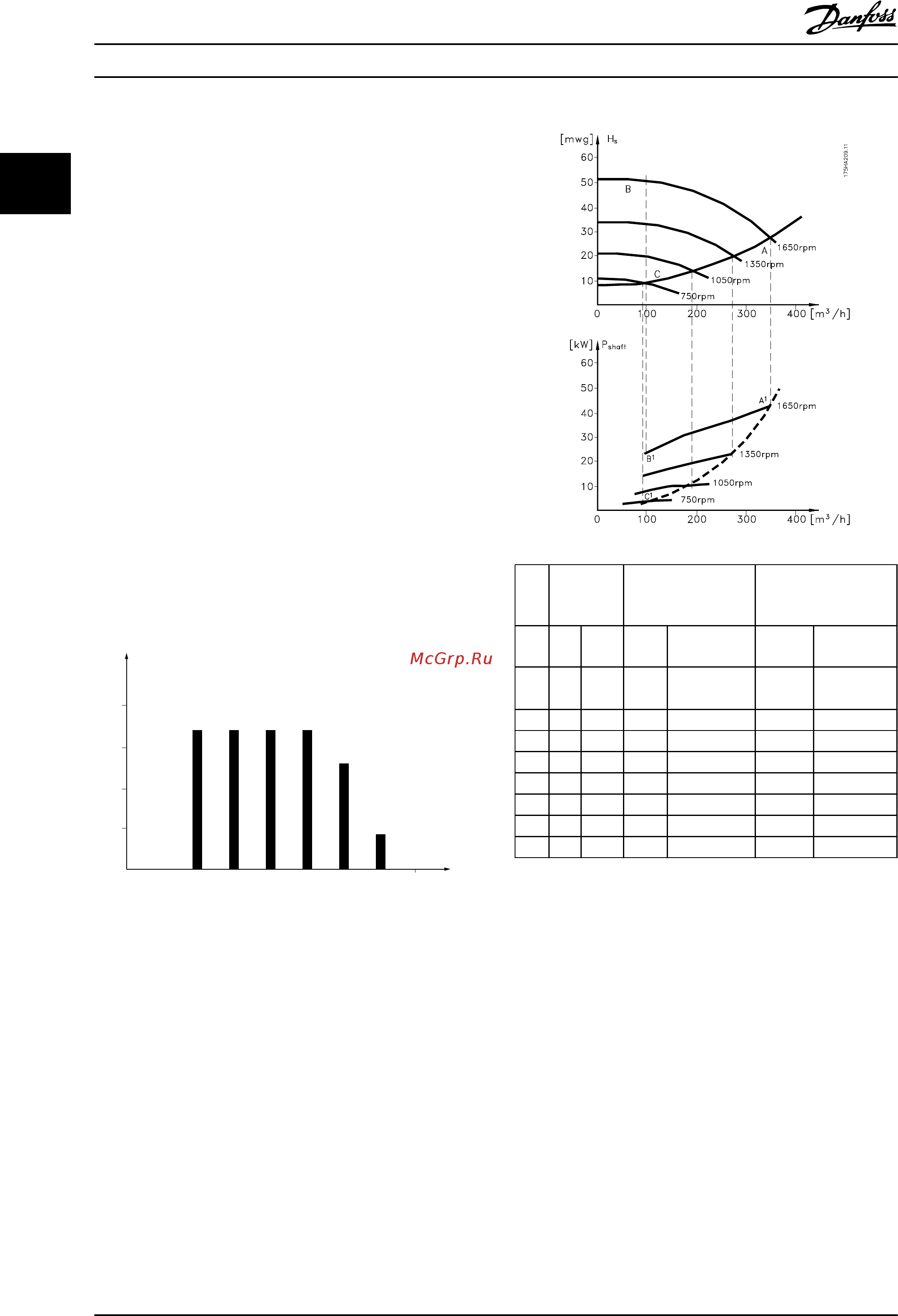

Показанный ниже пример рассчитан на основании
характеристик насоса, полученных из листа его
технических данных.
Полученные результаты показывают, что при данном
распределении расхода экономия за год превышает 50
%. Срок окупаемости зависит от стоимости одного
киловатт-часа и стоимости преобразователь частоты. В
этом примере срок окупаемости составляет менее года,
если сравнивать с вариантом, использующим клапаны и
постоянную скорость.
Энергосбережение
P
shaft
= выходная мощность на валу
Распределение расхода в течение 1 года
500
[h]
P
1000
1500
2000
200100 300 [m
3
/h]400
Q
175HA210.10
м³/ч
ас
Распредел
ение
Регулирование с
помощью клапана
Управление
Преобразователь
частоты
% Часы Мощн
ость
Расход Мощнос
ть
Расход
A
1
-
B
1
кВт·ч A
1
- C
1
кВт·ч
350 5 438 42,5 18615 42,5 18615
300 15 1314 38,5 50589 29,0 38106
250 20 1752 35,0 61320 18,5 32412
200 20 1752 31,5 55188 11,5 20148
150 20 1752 28,0 49056 6,5 11388
100 20 1752 23,0 40296 3,5 6132
Σ 100 8760 275064 26801
2.5.6 Более высокое качество управления
Если для регулирования расхода или давления в
системе используется преобразователь частоты,
достигается более высокое качество управления
преобразователь частоты может изменять скорость
вращения вентилятора или насоса, обеспечивая тем
самым плавное регулирование расхода и давления.
Кроме того, преобразователь частоты способен быстро
адаптировать скорость вращения вентилятора или
насоса к новым значениям расхода или давления в
системе.
Простое управление процессом (расход, уровень или
давление) с использованием встроенного ПИД-
регулятора.
Техника безопасности и соот...
Руководство по проектированию VLT Micro Drive
16 MG02K150 - VLT
®
является зарегистрированным товарным знаком Danfoss Group
