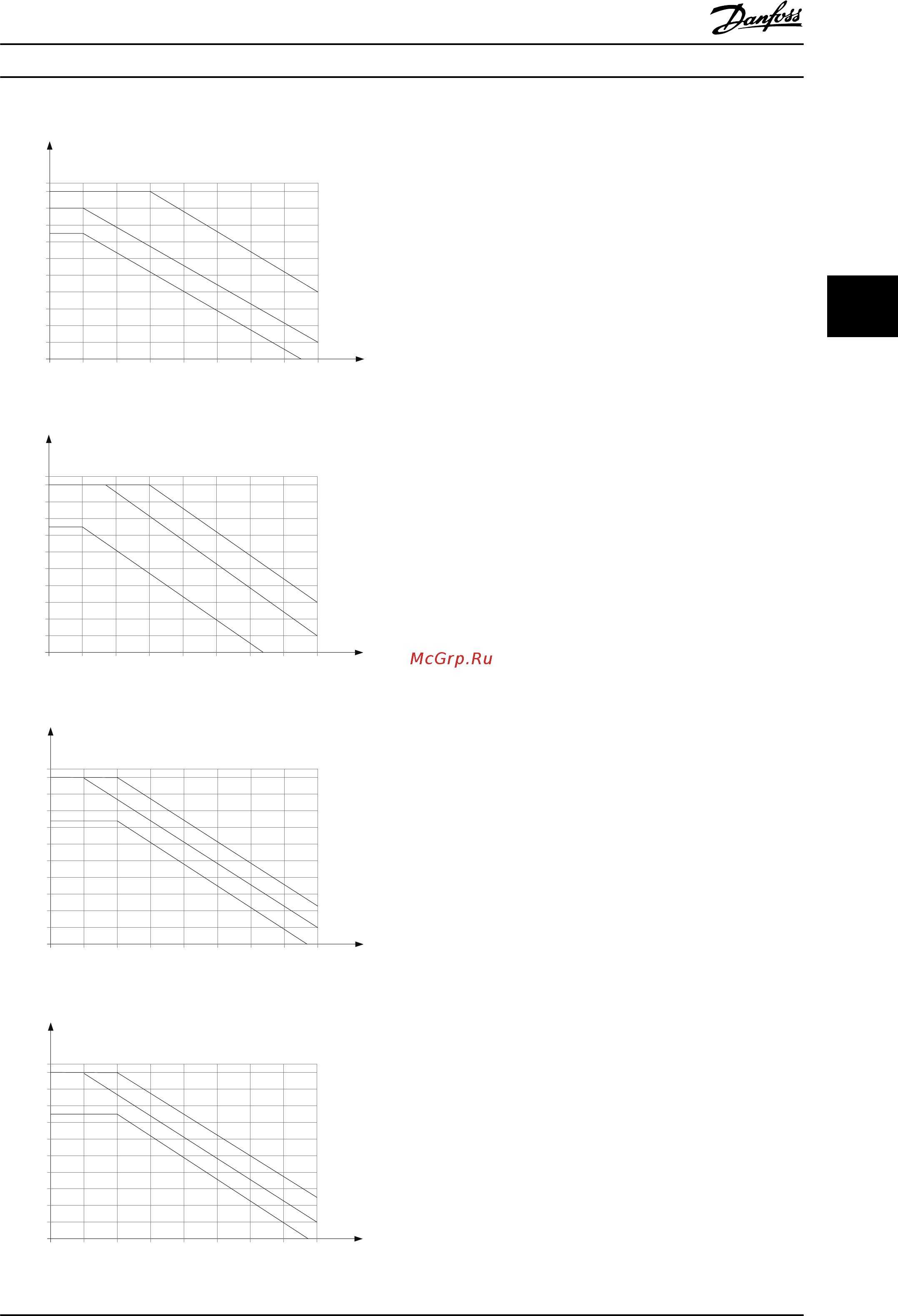

M3 200 V
fsw[kHz]20 64 108 1412
0
10 %
20
%
30 %
40 %
50 %
60 %
70 %
80 %
90 %
100 %
110
%
Iout [%]
16
40 ℃
45 ℃
50 ℃
130BC032.10
M3 400 V
fsw[kHz]20 64 108 1412
0
10 %
20
%
30 %
40 %
50 %
60 %
70 %
80 %
90 %
100 %
110
%
Iout [%]
16
40 ℃
45 ℃
50 ℃
130BC033.10
M4 400 V
fsw[kHz]20 64 108 1412
0
10 %
20
%
30 %
40 %
50 %
60 %
70 %
80 %
90 %
100 %
110
%
Iout [%]
16
40 ℃
45 ℃
50 ℃
130BC034.10
M5 400 V
fsw[kHz]20 64 108 1412
0
10 %
20
%
30 %
40 %
50 %
60 %
70 %
80 %
90 %
100 %
110
%
Iout [%]
16
40 ℃
45 ℃
50 ℃
130BC035.10
4.2.3 Снижение номинальных
характеристик в связи с
понижением атмосферного
давления
С понижением атмосферного давления охлаждающая
способность воздуха уменьшается.
При установке на высоте выше 2000 метров над
уровнем моря обращайтесь в Danfoss относительно
требований PELV.
При высоте ниже 1000 м над уровнем моря снижение
номинальных характеристик не обязательно, однако на
высотах более 1000 м необходимо понизить
температуру окружающего воздуха или максимальный
выходной ток.
При высоте, превышающей 1000 м, необходимо
понизить выходной ток на 1 % на каждые 100 м высоты
или понизить максимальную температуру воздуха на 1
°C на каждые 200 м.
4.2.4 Автоматическая адаптация для
обеспечения эксплуатационных
характеристик
преобразователь частоты постоянно контролирует
критические уровни внутренней температуры, тока
нагрузки, высокого напряжения в промежуточной цепи
и низких скоростей вращения двигателя. При
обнаружении критического уровня преобразователь
частоты может изменить частоту и/или метод
коммутации для обеспечения надлежащих
эксплуатационных характеристик преобразователь
частоты. Способность автоматически уменьшать
выходной ток дополнительно расширяет допустимые
условия эксплуатации.
4.2.5 Снижение номинальных
параметров при работе на низкой
скорости
Когда двигатель подключен к преобразователь частоты,
необходимо обеспечить охлаждение двигателя. Степень
нагрева зависит от нагрузки на двигатель, а также от
рабочей скорости и времени.
Режим с постоянным крутящим моментом (режим CT)
Могут возникнуть трудности на низких оборотах в
применениях с фиксированным крутящим моментом. В
режимах с постоянным крутящим моментом двигатель
может перегреваться на малых оборотах из-за
недостаточной подачи воздуха для охлаждения от
встроенного вентилятора.
Выбор привода VLT Micro
Руководство по проектированию VLT Micro Drive
MG02K150 - VLT
®
является зарегистрированным товарным знаком Danfoss Group 41
4 4
