6.13 Электрический монтаж и кабели управления
Номер клеммы Описание клеммы Номер параметра Заводская настройка
1+2+3 Клемма 1+2+3 — Реле 1 5-40 Не используется
12 Клемма 12, питание - +24 В пост. тока
18 Клемма 18, цифровой вход 5-10 Пуск
19 Клемма 19, цифровой вход 5-11 Реверс
20
Клемма 20, общее цифровое
заземление
- Общая
27 Клемма 27, цифровой вход 5-12 Сброс
29 Клемма 29, цифровой вход 5-13 Фикс. част.
33 Клемма 33, цифровой вход 5-15 Предуст.зад., бит 0
42
Клемма 42, аналоговый выход/
цифровой выход
6-9* Не используется
50
Клемма 50, питание для аналогового
входа
- +10 В пост. тока
53
Клемма 53, аналоговый вход
(напряжение или ток)
3-15/6-1* Задание
55
Клемма 55, общее аналоговое
заземление
- Общая
60 Клемма 60, вход по току 3-16/6-2* Задание
Таблица 6.4 Соединения клемм
Иногда, в зависимости от монтажа, при большой длине
кабелей управления и кабелей аналоговых сигналов, в
замкнутых контурах заземления могут протекать токи с
частотой 50/60 Гц, обусловленные помехами от кабелей
сети электропитания.
В таком случае следует разорвать экран кабеля или
установить между экраном и шасси конденсатор
емкостью 100 нФ.
ПРИМЕЧАНИЕ
Общие точки цифровых и аналоговых входов и выходов
следует подключать отдельно к клеммам 20, 39 и 55.
Это позволит избежать взаимных помех между
сигналами различных групп. Это, например, устраняет
включение цифровых входов, создающее помехи для
аналоговых входов.
ПРИМЕЧАНИЕ
Кабели управления должны быть экранированными/
защищенными.
6.14 Клеммы управления
6.14.1 Доступ к клеммам управления
Все клеммы для подсоединения кабелей управления
размещаются под клеммной крышкой на передней
стороне преобразователь частоты. Снимите клеммную
крышку с помощью отвертки.

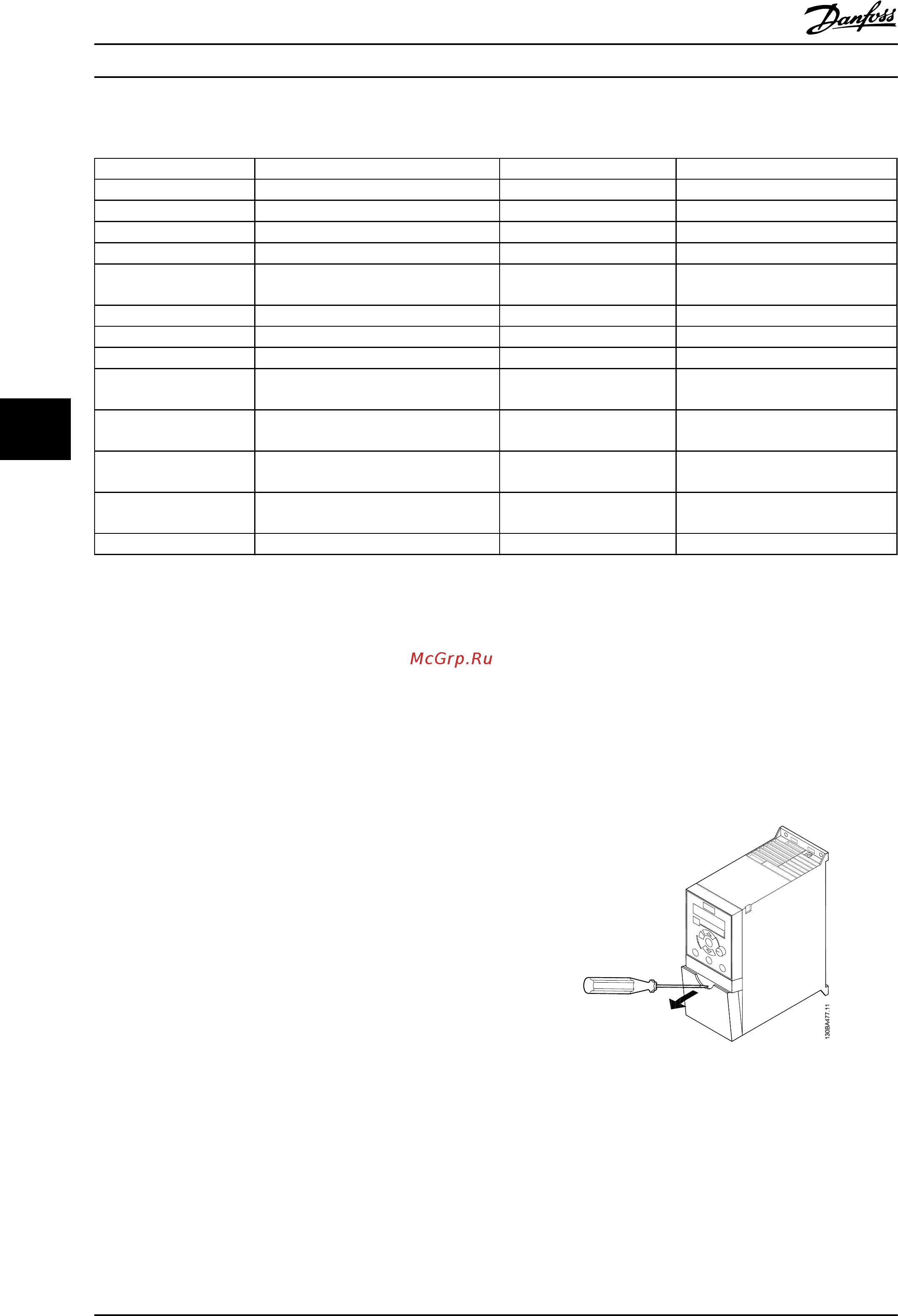

Рисунок 6.11 Снятие клеммной крышки
ПРИМЕЧАНИЕ
Сверяйтесь со схемами клемм управления и
переключателей, приведенными на задней стороне
клеммной крышки.
Монтаж Руководство по проектированию VLT Micro Drive
56 MG02K150 - VLT
®
