3.2 Общие вопросы ЭМС
3.2.1 Общие вопросы ЭМС (излучение)
Электрические помехи обычно распространяются по проводящим цепям в диапазоне частот от 150 кГц до 30 МГц.
Воздушные помехи из системы преобразователь частоты в диапазоне частот от 30 МГц до 1 ГГц создаются
инвертором, кабелем двигателя и двигателем.
Как показано на Рисунок 3.3, емкостные токи в кабеле двигателя, связанные с высоким значением скорости изменения
напряжения двигателя dV/dt, создают токи утечки.
Применение экранированного кабеля двигателя приводит к увеличению тока утечки (см. Рисунок 3.3), поскольку
емкостная проводимость на землю таких кабелей больше, чем у неэкранированных. Если ток утечки не фильтруется,
он вызывает большие помехи в сети в ВЧ-диапазоне ниже приблизительно 5 МГц. Поскольку ток утечки (I
1
)
возвращается в устройство через экран (I
3
), то, в соответствии с рисунком внизу, экранированный кабель двигателя
принципиально может создавать только небольшое электромагнитное поле (I
4
).
Экран снижает излучаемые помехи, но увеличивает низкочастотные помехи в сети. Экран кабеля двигателя должен
подключаться к корпусу преобразователь частоты и к корпусу двигателя. Наилучшим образом это делается с
использованием соединенных с экраном зажимов, позволяющих исключить применение скрученных концов экрана
(косичек). Косички увеличивают сопротивление экрана на высоких частотах, что снижает эффект экранирования и
увеличивает ток утечки (I
4
).
Если экранированный кабель используется для периферийной шины, для подключения реле, в качестве кабеля
управления, для передачи сигналов и подключения тормоза, экран должен присоединяться к корпусу на обоих
концах. Однако в некоторых случаях может потребоваться разрыв экрана, чтобы исключить замкнутый контур тока.

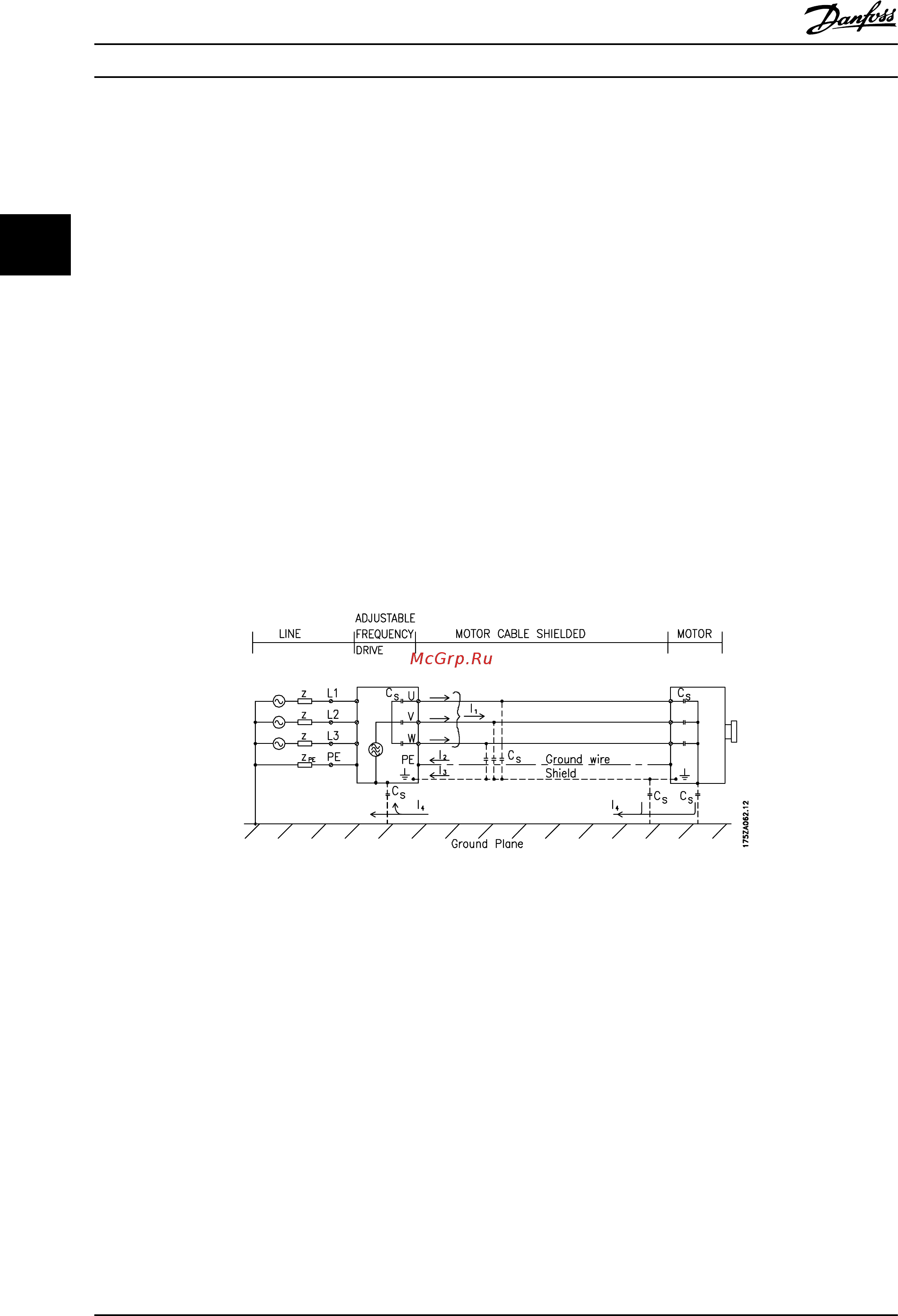

Рисунок 3.3 Ситуация, в которой возникают токи утечки
Если экран должен быть расположен на монтажной плате преобразователь частоты, эта плата должна быть
металлической, поскольку токи экрана должны передаваться обратно на блок. Кроме того, следует обеспечить
хороший электрический контакт монтажной платы с шасси преобразователь частоты через крепежные винты.
При использовании неэкранированного кабеля некоторые требования к излучению помех не могут быть
удовлетворены, хотя требования к помехозащищенности выполняются.
Для уменьшения уровня помех, создаваемых всей системой (блоком и установкой), кабели двигателя и тормоза
должны быть как можно короче. Не прокладывайте сигнальные кабели чувствительных устройств вдоль кабелей
двигателя и тормоза. ВЧ-помехи с частотами выше 50 МГц (распространяющиеся по воздуху) создаются, главным
образом, электронными устройствами управления. Для получения подробной информации об ЭМС см. .
Введение в привод VLT Micro
Руководство по проектированию VLT Micro Drive
