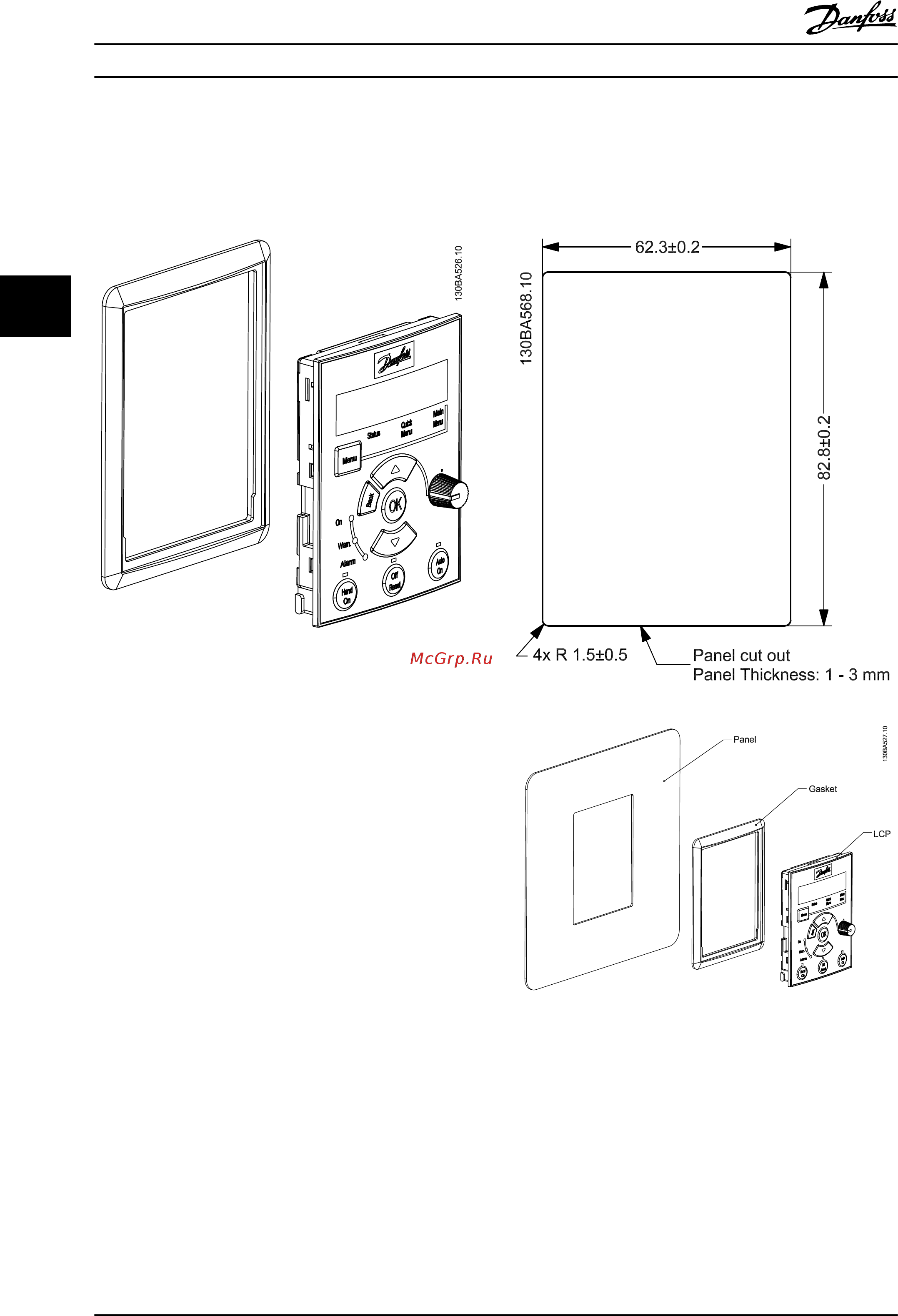

4.1.3 Инструкция по монтажу выносного монтажного комплекта FC 51
Операция 1
Установите уплотнитель на LCP в преобразователь
частоты.
Операция 2
Установите LCP на панель. См. размеры отверстия на
чертеже.
Выбор привода VLT Micro Руководство по проектированию VLT Micro Drive
30 MG02K150 - VLT
®
является зарегистрированным товарным знаком Danfoss Group
44
