4.2 Особое условие
4.2.1 Цель снижения номинальных характеристик
Если преобразователь частоты используется при низком атмосферном давлении (высоко над уровнем моря), на
низких скоростях, с длинными кабелями, кабелями большого сечения или при высоких температурах окружающего
воздуха, следует принимать во внимание снижение номинальных характеристик. В данном разделе описываются
необходимые действия.

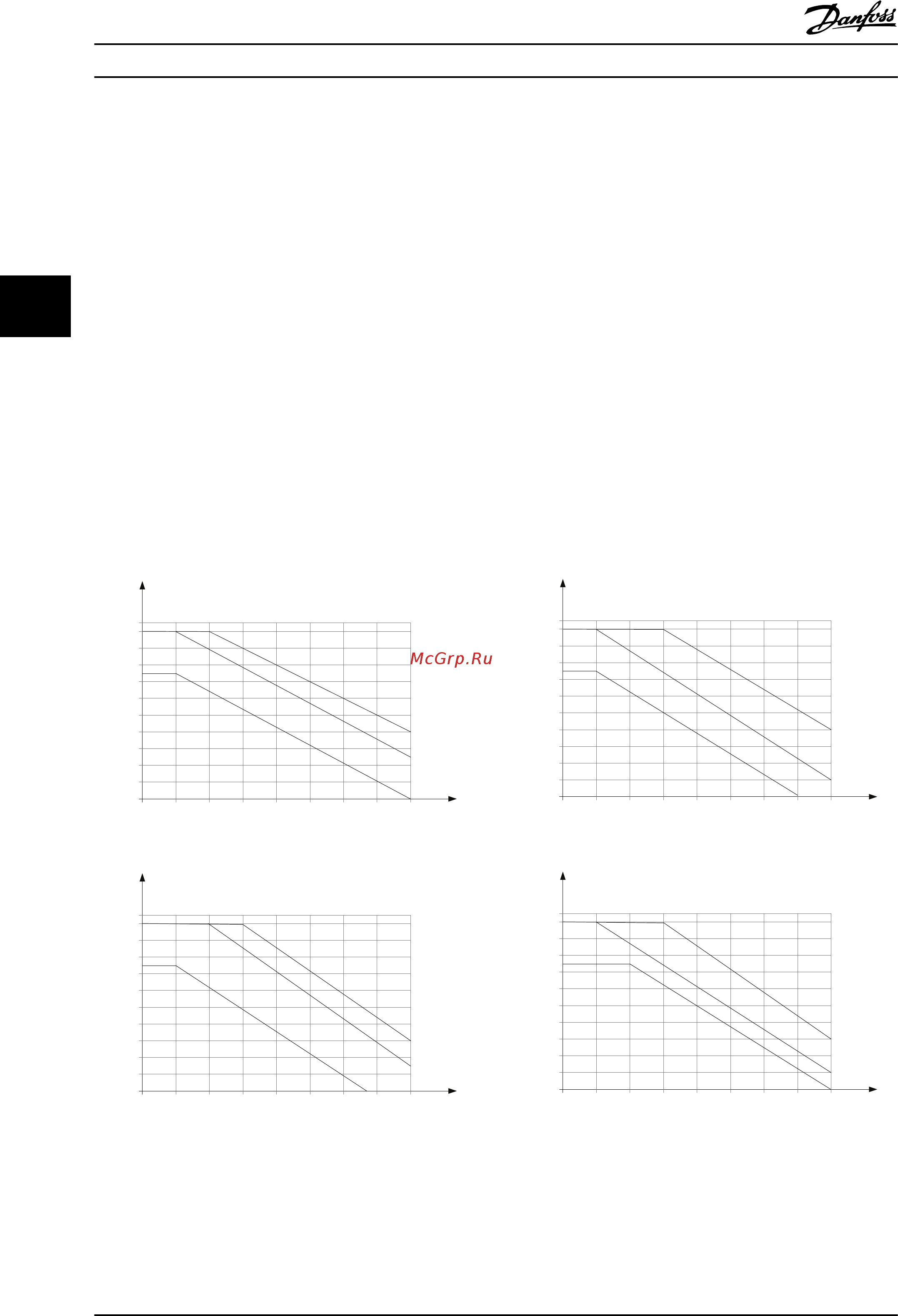

4.2.2 Снижение номинальных характеристик в зависимости от температуры
окружающей среды
Снижение номинальных характеристик в зависимости от температуры окружающей среды и включение IGBT.
Температура окружающего воздуха, измеренная за 24 часа, должна быть ниже максимальной температуры
окружающего воздуха, по крайней мере, на 5° С. Если преобразователь частоты работает при высокой температуре
окружающей среды, длительный выходной ток должен быть уменьшен. преобразователь частоты предназначен для
работы при температуре окружающего воздуха не выше 50 °C с двигателем, на один типоразмер меньшим
номинального размера. Длительная работа при полной нагрузке и температуре воздуха 50 °C приводит к сокращению
срока службы преобразователь частоты.
M1 200 V
fsw[kHz]20 64 108 1412
0
10 %
20
%
30 %
40 %
50 %
60 %
70 %
80 %
90 %
100 %
110
%
Iout [%]
16
40 ℃
45 ℃
50 ℃
130BC028.10
M1 400 V
fsw[kHz]20 64 108 1412
0
10 %
20
%
30 %
40 %
50 %
60 %
70 %
80 %
90 %
100 %
110
%
Iout [%]
16
40 ℃
45 ℃
50 ℃
130BC029.10
M2 200 V
fsw[kHz]20 64 108 1412
0
10 %
20
%
30 %
40 %
50 %
60 %
70 %
80 %
90 %
100 %
110
%
Iout [%]
16
40 ℃
45 ℃
50 ℃
130BC030.10
M2 400 V
fsw[kHz]20 64 108 1412
0
10 %
20
%
30 %
40 %
50 %
60 %
70 %
80 %
90 %
100 %
110
%
Iout [%]
16
40 ℃
45 ℃
50 ℃
130BC031.10
Выбор привода VLT Micro
Руководство по проектированию VLT Micro Drive
40 MG02K150 - VLT
®
