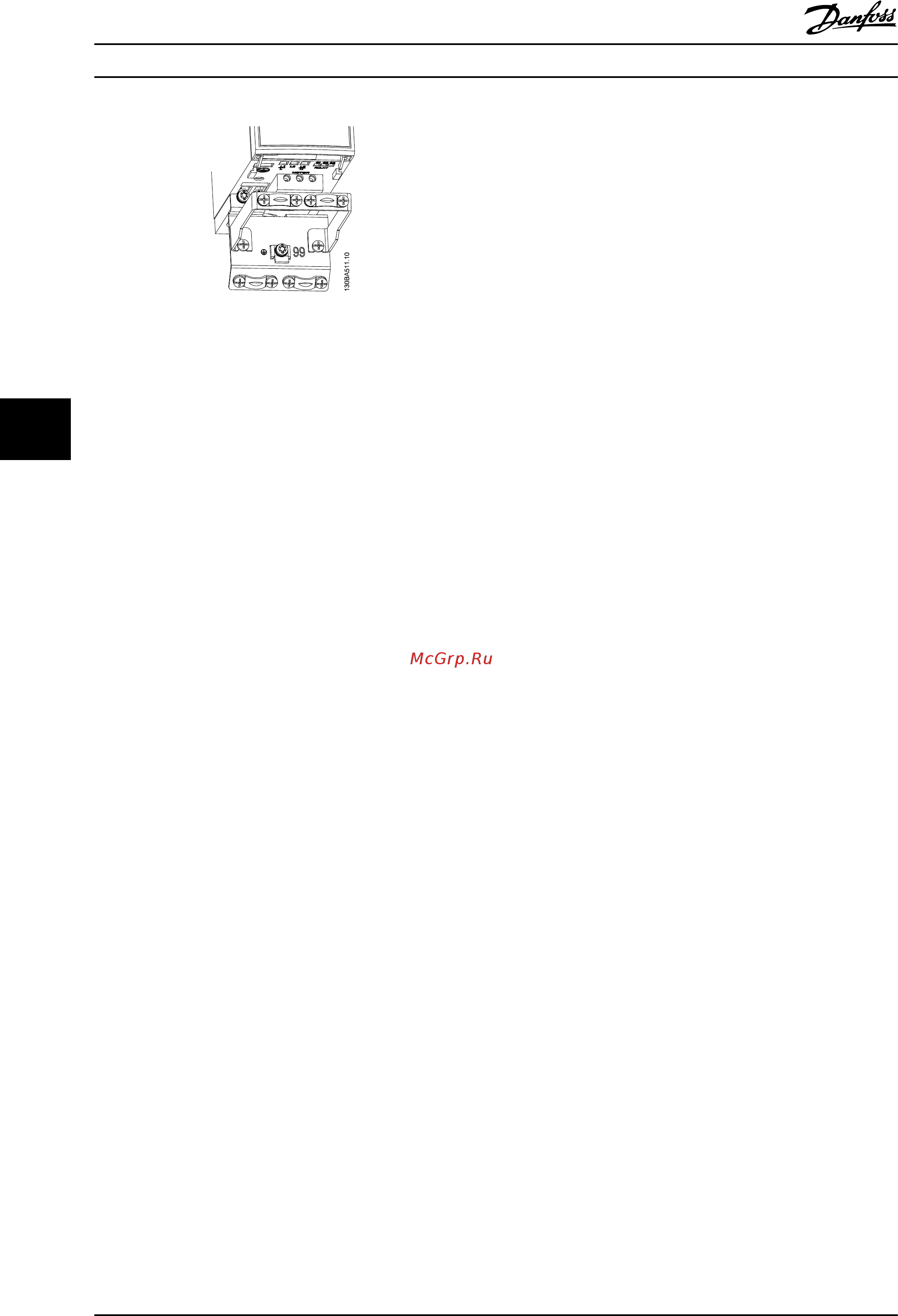

Рисунок 6.8 Преобразователь частоты с развязывающей
панелью
6.8.2 Кабели двигателей
Сведения об определении максимальных размеров
поперечного сечения и длины кабеля двигателя см. в
9 Технические данные.
•
Для обеспечения выполнения требований по
ограничению электромагнитного излучения, в
соответствии с нормативами ЭМС используйте
для подключения двигателя экранированный/
защищенный кабель.
•
Для снижения уровня помех и токов утечки
кабель двигателя должен быть как можно
короче.
•
Присоедините экран кабеля двигателя к
развязывающей панели преобразователь
частоты и к металлическому корпусу двигателя.
•
При подключении экрана обеспечьте
максимально возможную площадь контакта
(применяйте кабельный зажим). Такое
соединение выполняют с использованием
монтажных приспособлений, входящих в
комплект поставки преобразователь частоты.
•
Избегайте монтажа с использованием
скрученных концов экранных оплеток
(косичек), которые могут ухудшить эффект
экранирования по высокой частоте.
•
Если возникает необходимость разрезания
экрана для установки разъединителя или реле
двигателя, то следует восстановить его
непрерывность с обеспечением минимально
возможного импеданса по переменному току.
6.8.3 Электрический монтаж кабелей
двигателя
Экранирование кабелей
Избегайте производить монтаж с помощью скрученных
концов экрана (косичек). Это снижает эффективность
экранирования на высоких частотах.
Если необходимо разорвать экран для монтажа
разъединителя или контактора двигателя, то далее
следует восстановить его непрерывность, обеспечивая
минимально возможное сопротивление высоких частот.
Длина и сечение кабелей
преобразователь частоты был испытан с кабелем
заданной длины и заданного сечения. При увеличении
сечения возрастает емкость кабеля и, следовательно,
увеличивается ток утечки, поэтому длину кабеля
следует соответственно уменьшить.
Частота коммутации
При использовании преобразователей частоты
совместно с синусоидальными фильтрами,
предназначенными для снижения акустических шумов
двигателя, частота коммутации должна устанавливаться
в соответствии с инструкцией к синусоидальному
фильтру в 14-01 Частота коммутации.
Алюминиевые проводники
Алюминиевые проводники использовать не
рекомендуется. Алюминиевые проводники можно
подключать к клеммам, но поверхность проводника
должна быть чистой, окислы — удалены, и перед
подключением проводник должен быть защищен
нейтральной, не содержащей кислот вазелиновой
смазкой.
Кроме того, через два дня следует подтянуть винты
клемм, что обусловлено мягкостью алюминия. Важно
обеспечить газонепроницаемое соединение, в
противном случае поверхность алюминия вновь начнет
окисляться.
6.8.4 Электрический монтаж с учетом
требований ЭМС
Для выполнения требований ЭМС (электромагнитной
совместимости) при монтаже следует соблюдать
следующие общие правила:
•
В качестве кабелей к двигателю и кабелей
управления используйте только
экранированные/защищенные кабели.
•
Экран соедините с землей на обоих концах.
•
Избегайте подключения экрана с помощью
скрученных концов (косичек), поскольку это
сводит на нет экранирование на высоких
частотах. Вместо этого применяйте кабельные
зажимы.
•
Между монтажной платой и металлическим
шкафом преобразователь частоты необходимо
обеспечить с помощью установочных винтов
хороший электрический контакт.
•
Следует использовать звездообразные шайбы и
проводящие монтажные платы.
Монтаж
Руководство по проектированию VLT Micro Drive
50 MG02K150 - VLT
®
является зарегистрированным товарным знаком Danfoss Group
