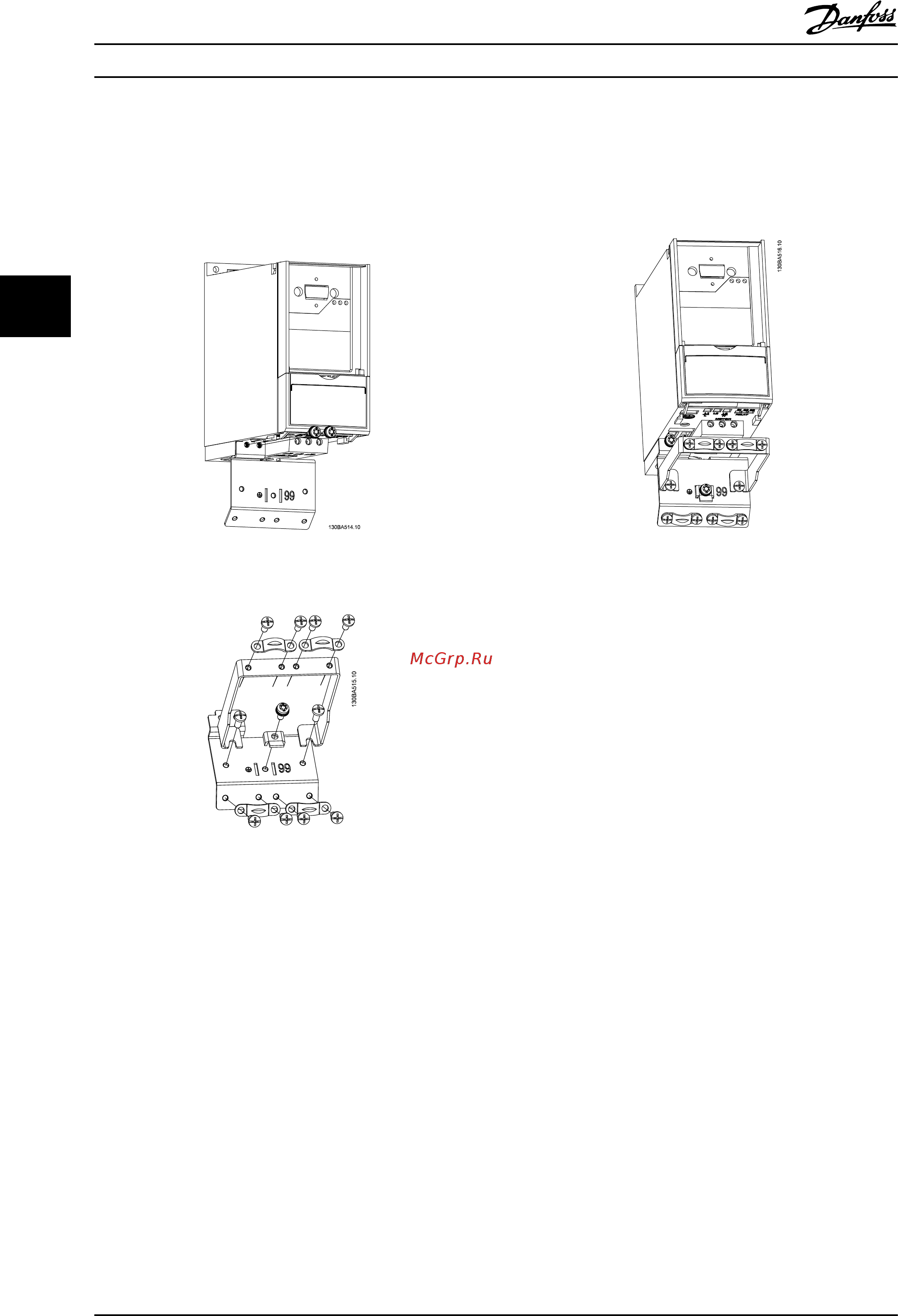

4.1.10 Инструкция по монтажу развязывающей панели FC 51 для M1 и M2
Операция 1
Установите металлическую пластину на
преобразователь частоты и прикрепите двумя винтами.
Моменты затяжки: 2 Нм.
Операция 2
Установите кронштейн на развязывающую панель.
Операция 3
преобразователь частоты FC 51 VLT Micro,
установленный развязывающей панелью.
Выбор привода VLT Micro Руководство по проектированию VLT Micro Drive
