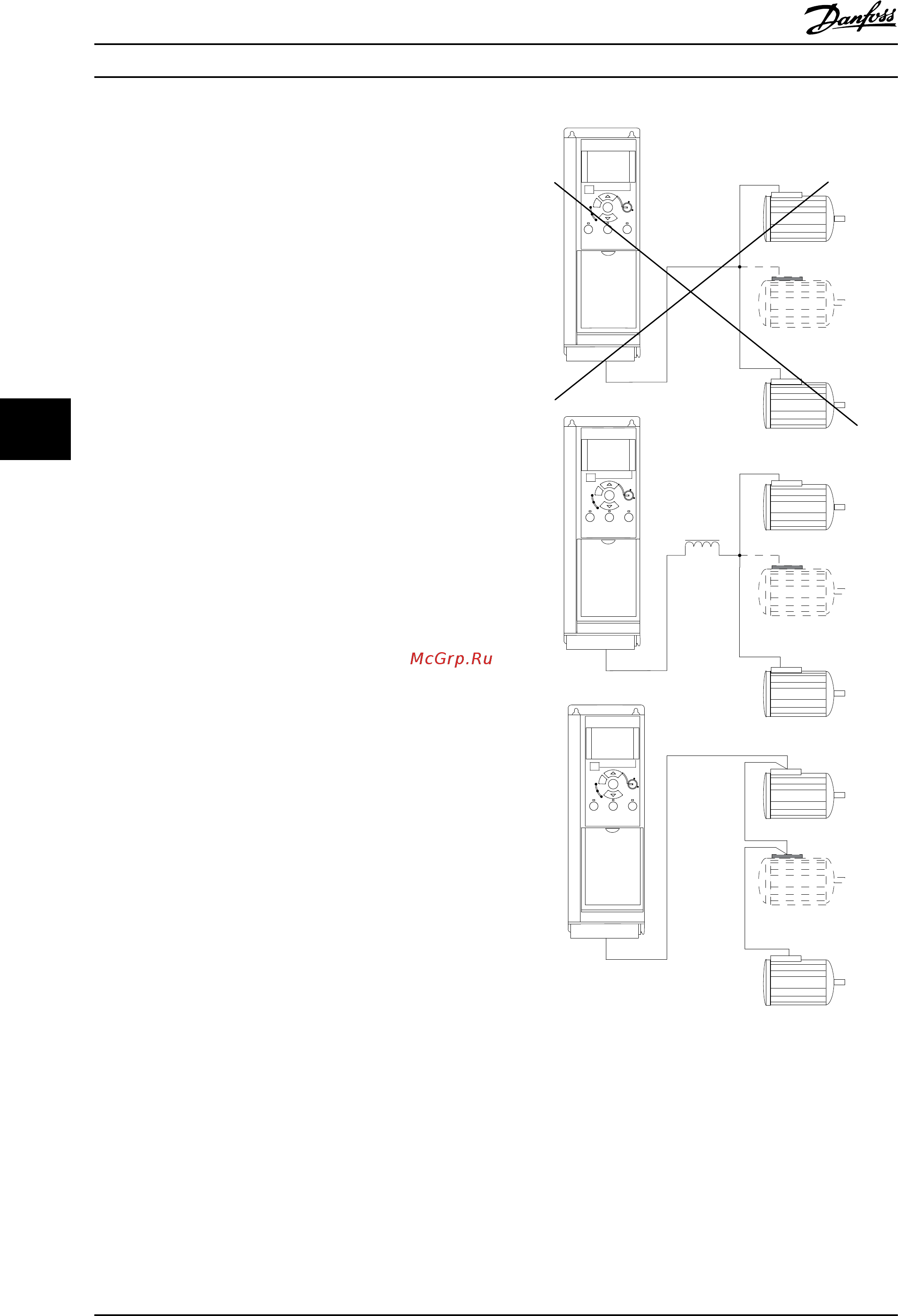

6.17 Параллельное соединение
двигателей
преобразователь частоты может управлять несколькими
параллельно соединенными двигателями. Общий ток,
потребляемый двигателями, не должен превышать
номинального выходного тока I
INV
для преобразователь
частоты.
Если двигатели соединены параллельно, то параметр
7.4.2 1-29 Автоматическая адаптация двигателя (ААД)
использоваться не может.
Если мощности двигателей значительно различаются, то
могут возникать проблемы при пуске и на малых
скоростях вращения, поскольку относительно большое
активное сопротивление статора маломощных
двигателей требует более высокого напряжения при
пуске и на малых оборотах.
В системах с двигателями, соединенными параллельно,
электронное тепловое реле (ЭТР) преобразователь
частоты нельзя использовать для защиты отдельных
двигателей. Следует предусмотреть дополнительную
защиту двигателей, например, с помощью термисторов
в каждом двигателе или индивидуальных термореле.
(Автоматические выключатели для использования в
качестве защитных устройств не подходят.)
LC filter
130BC013.10
Монтаж
Руководство по проектированию VLT Micro Drive
60 MG02K150 - VLT
®
является зарегистрированным товарным знаком Danfoss Group
