С помощью кнопки [MENU] (Меню) выберите одно из
следующих меню:
Status (Состояние):
Только для вывода показаний.
Quick Menu (Быстрое меню):
Для доступа к быстрым меню 1 и 2 соответственно.
Main Menu (Главное меню):
Для доступа ко всем параметрам.
Навигационные кнопки:
[Back] (Назад): Позволяет возвратиться к предыдущему
шагу или уровню в структуре перемещений.
Кнопки со стрелками [
▲
] [
▼
]: Используются для
перехода между группами параметров, параметрами и в
пределах параметров.
[OK]: Используется для выбора параметра и принятия
изменений, внесенных в значение параметра.
Кнопки управления:
Желтый световой индикатор над кнопкой управления
указывает на активную кнопку.
[Hand on] (Ручной пуск): Используется для пуска
двигателя и позволяет управлять преобразователь
частоты с помощью LCP.
[Off/Reset] (Выкл./Сброс): Кнопка (off) останавливает
подключенный двигатель. В аварийном режиме
выполняется сброс сигнализации.
[Auto on] (Автоматический пуск): Позволяет управлять
преобразователь частоты через клеммы управления или
последовательную связь.
[Potentiometer] (Потенциометр) (LCP12): В зависимости
от режима, в котором работает преобразователь
частоты, потенциометр имеет два режима работы.
В автоматическом режиме потенциометр действует в
качестве программируемого аналогового входа.
В ручном режиме потенциометр управляет местным
заданием.
LCP можно установить на лицевой стороне шкафа с
помощью выносного монтажного комплекта. Корпус
имеет степень защиты IP55.
Технические характеристики
Корпус:
IP55, передняя
панель
Максимальная длина кабеля между и
блоком: 3 м
Стандарт связи: RS485
Номер для заказа 132B0201

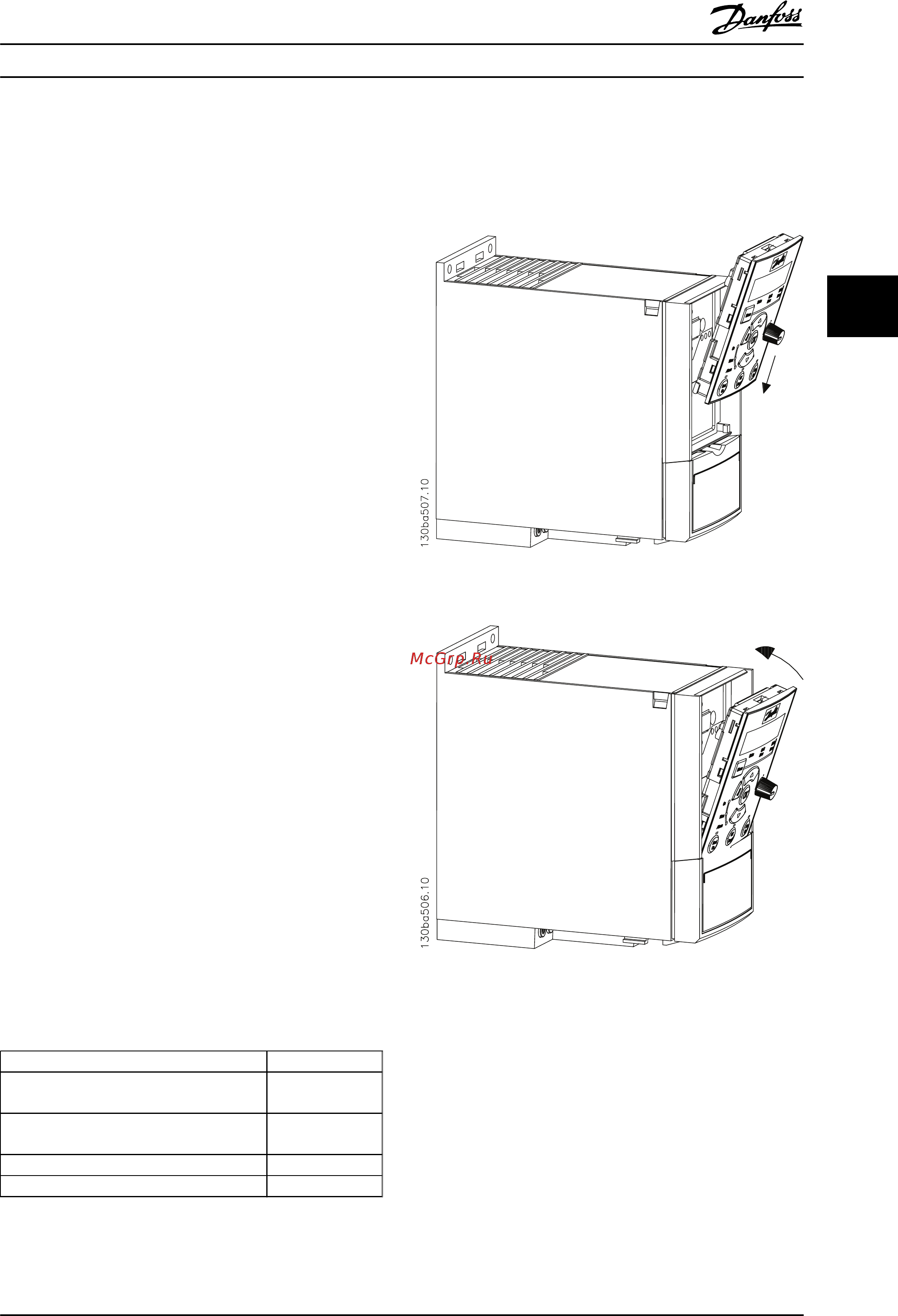

4.1.2 Инструкция по монтажу FC 51 LCP
Операция 1
Поставьте нижнюю часть LCP в преобразователь
частоты.
Операция 2
Вставьте верхнюю часть LCP в преобразователь частоты.
Выбор привода VLT Micro
Руководство по проектированию VLT Micro Drive
MG02K150 - VLT
®
является зарегистрированным товарным знаком Danfoss Group 29
4 4
