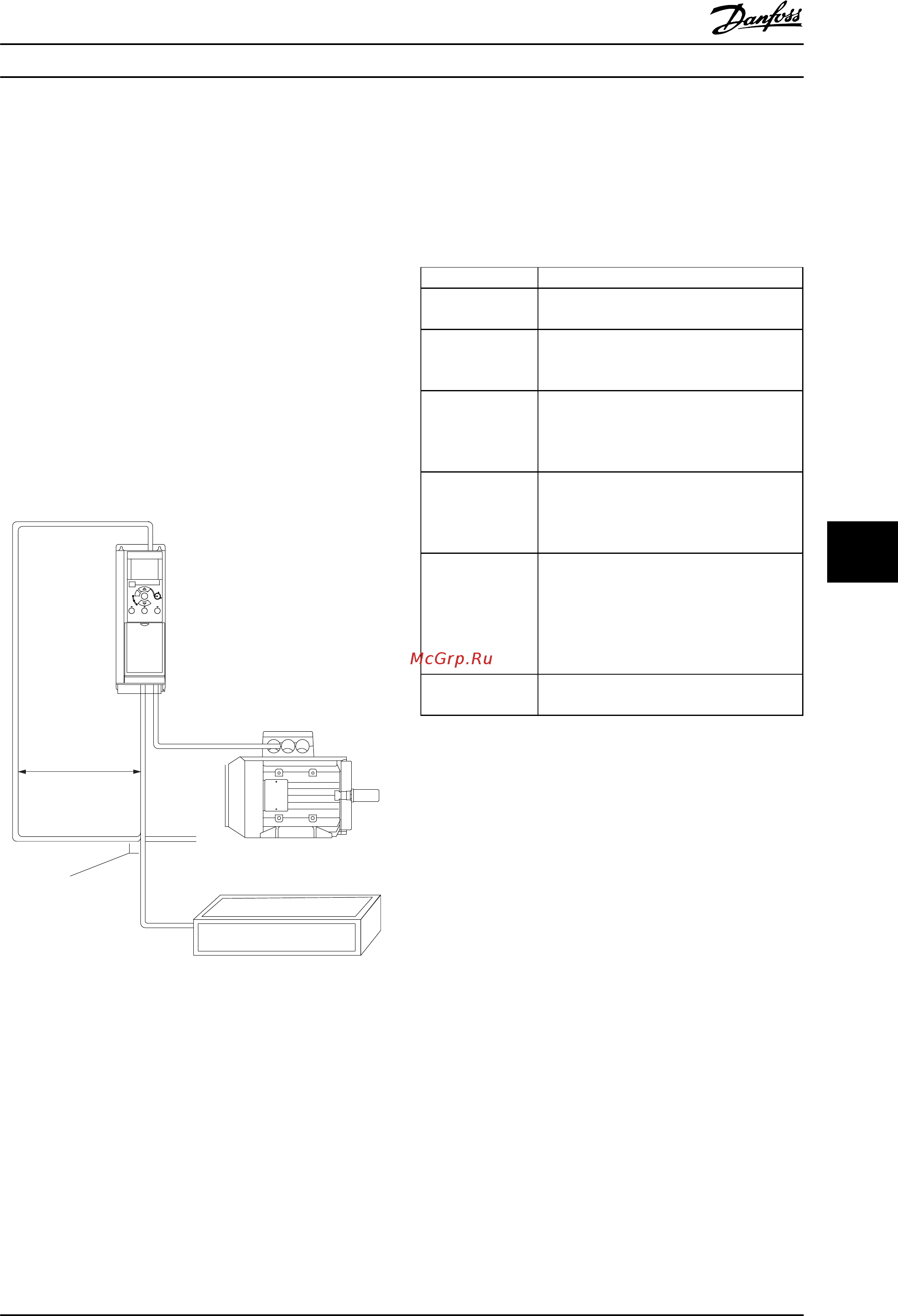

8.1.3 Обеспечение ЭМС
Рекомендуются следующие меры по обеспечению ЭМС,
позволяющие устранить помехи в сети RS485.
Необходимо соблюдать надлежащие государственные и
местные нормы и правила, касающиеся, например,
подключения защитного заземления. Кабель связи
RS485 должен прокладываться на удалении от кабелей
двигателя и тормозного резистора, чтобы
предотвратить взаимные ВЧ-помехи между кабелями.
Обычно достаточно расстояния 200 мм (8 дюймов),
однако рекомендуется предусматривать максимально
возможное расстояние между кабелями, особенно там,
где кабели проложены параллельно по большой длине.
Если не удается избежать пересечения, кабель RS485
должен пересекаться с кабелями двигателя и
тормозного резистора под углом 90 градусов.
Fieldbus cable
Brake resistor
Min.200mm
90° crossing
130BC010.10
8.1.4 Преобразователь частоты
Настройка параметров для связи
Modbus
Для интерфейса RS485 (порт FC) используются
следующие параметры:
Параметр Функция
8-30 Protocol Выберите прикладной протокол для
работы с интерфейсом RS485
8-31 Address Установите адрес узла. Примечание.
Диапазон адресов зависит от протокола,
выбранного в пар. 8-30 Protocol
8-32 Baud Rate Установите скорость передачи данных
Примечание. Скорость передачи данных
по умолчанию зависит от протокола,
выбранного в пар. 8-30 Protocol
8-33 Parity / Stop
Bits
Установите биты контроля четности и
число стоповых битов. Примечание.
Выбор по умолчанию зависит от
протокола, выбранного в пар. 8-30 Protocol
8-35 Minimum
Response Delay
Задайте минимальную задержку между
получением запроса и передачей ответа.
Эта функция используется для
преодоления задержек при
реверсировании передачи данных
модемом.
8-36 Maximum
Response Delay
Задайте максимальную задержку между
передачей запроса и получением ответа.
Установка и настройка RS485 Руководство по проектированию VLT Micro Drive
MG02K150 - VLT
®
является зарегистрированным товарным знаком Danfoss Group 71
8
8
