6 Монтаж
6.1 Перед началом работы
6.1.1 Перечень контрольных проверок
Во время распаковки преобразователь частоты
убедитесь в отсутствии его повреждений и проверьте
комплектность. Комплект должен содержать:
•
VLT
®
Micro Drive FC 51 FC 51
•
Краткое руководство
Если заказано дополнительно: LCP и/или
развязывающая панель.

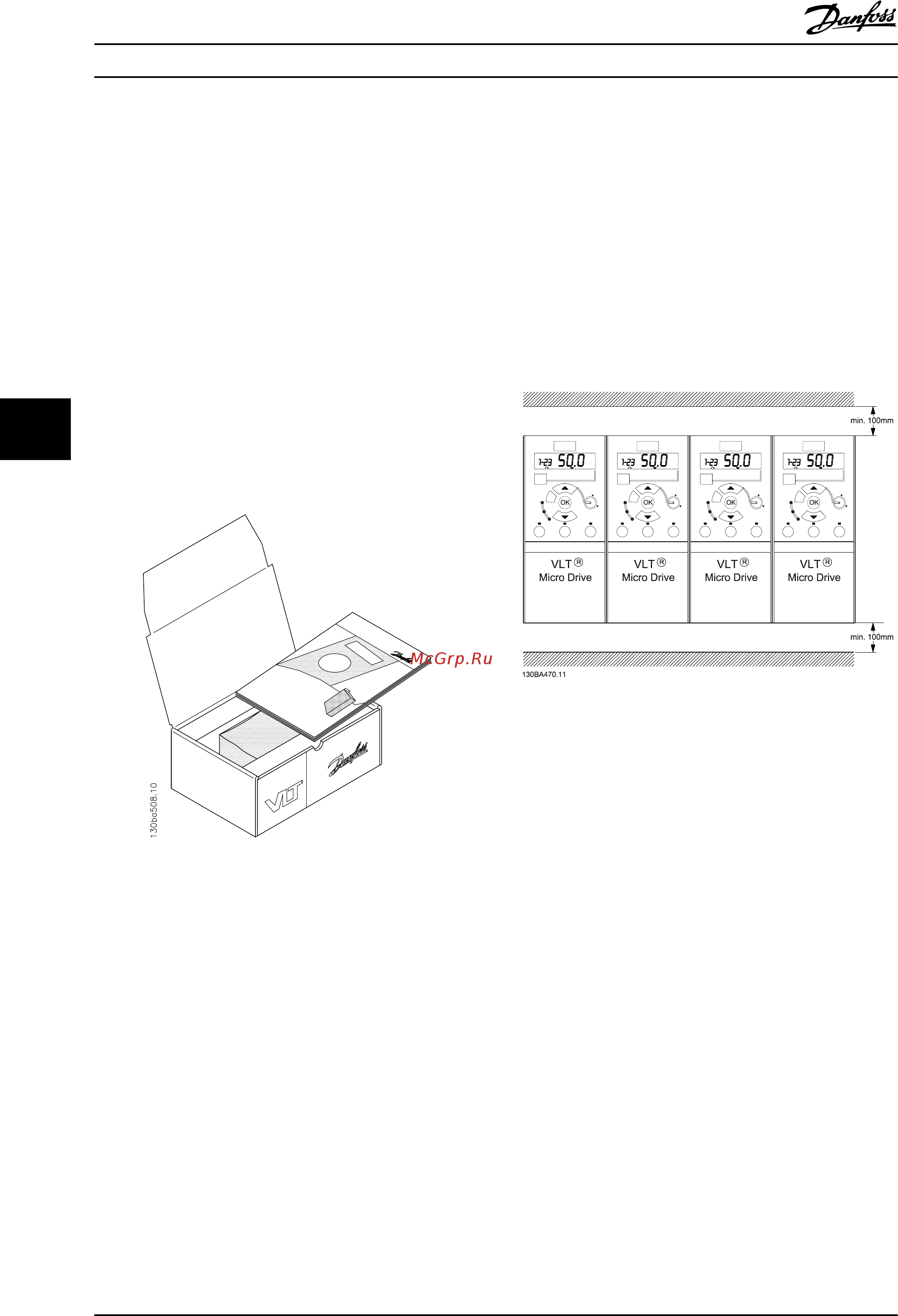

Рисунок 6.1 Содержимое упаковки
6.2 Монтаж рядом вплотную
Для блоков со степенью защиты IP 20 преобразователь
частоты можно устанавливать «бок-о-бок». Для
охлаждения требуется свободное пространство 100 мм
над корпусом и под ним. Требования по окружающим
условиям изложены в 7 Программирование.
Рисунок 6.2 Монтаж «бок о бок»
6.3 Перед началом ремонтных работ
1. Отключите FC 51 от сети питания (и от
внешнего источника постоянного тока, если он
имеется).
2. Подождите 4 минуты (M1, M2 и M3) и 15 минут
(M4 и M5) для разряда цепи постоянного тока.
3. Отсоедините клеммы шины постоянного тока и
клеммы тормозного резистора (если таковые
имеются).
4. Отсоедините кабель двигателя.
Монтаж
Руководство по проектированию VLT Micro Drive
46 MG02K150 - VLT
®
является зарегистрированным товарным знаком Danfoss Group
