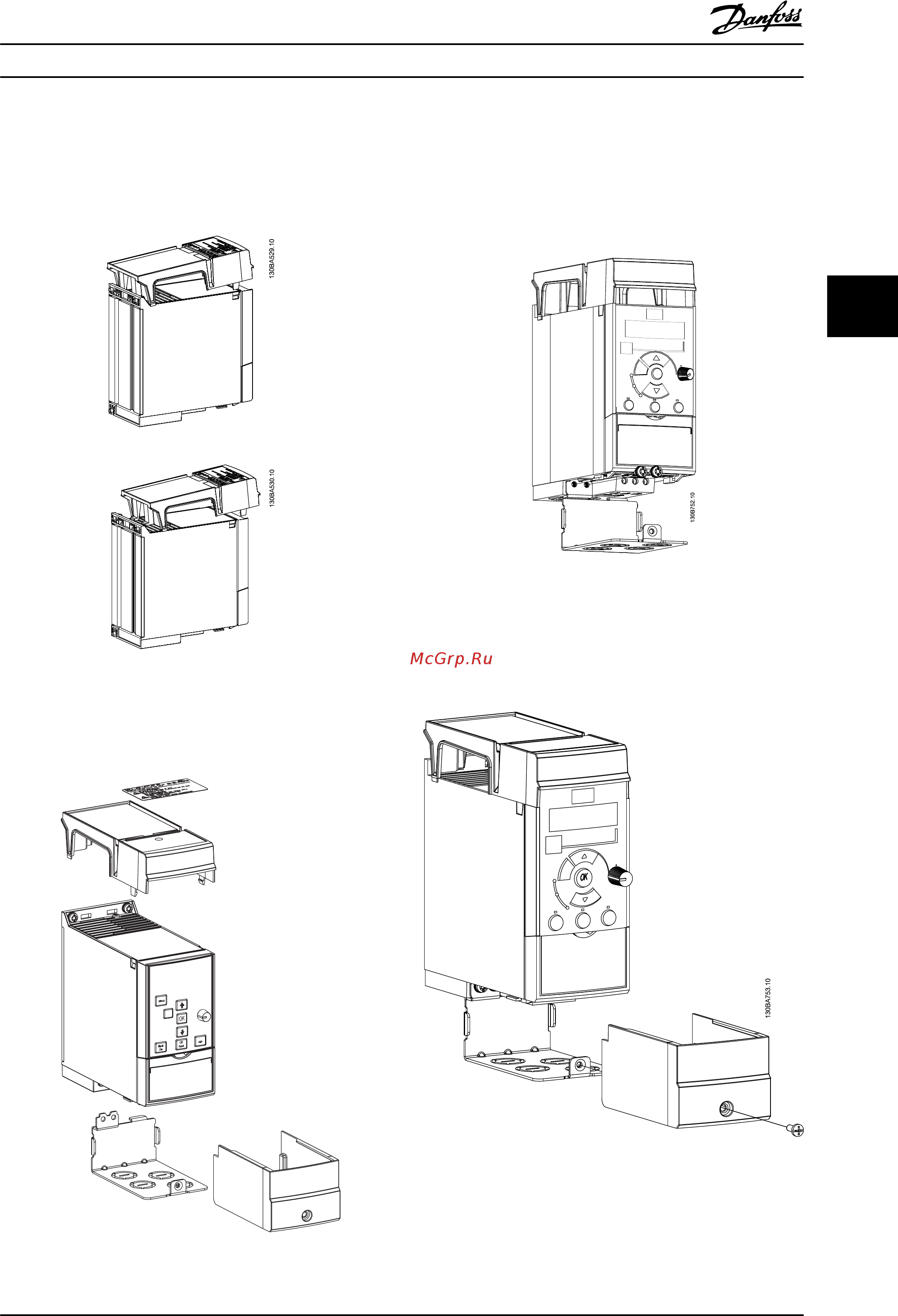

4.1.9 Инструкция по монтажу комплекта FC 51 IP21
Операция 1
Установите верхнюю крышку на преобразователь
частоты.
Операция 2
Снимите заглушки на металлической пластине и
установите резиновые втулки.
130BC014.10
Операция 3
Установите металлическую пластину на
преобразователь частоты и затяните винты. Моменты
затяжки: 2 Нм.
Операция 4
Установите нижнюю крышку на преобразователь
частоты и затяните винт.
ПРИМЕЧАНИЕ! Степень защиты IP21 достигается только
с LCP11 или LCP12.
Выбор привода VLT Micro
Руководство по проектированию VLT Micro Drive
MG02K150 - VLT
®
является зарегистрированным товарным знаком Danfoss Group 35
