8.2 Краткое описание FC-протокола
FC-протокол, также называемый шиной FC или
стандартной шиной, является стандартной
периферийной шиной приводов Danfoss Danfoss. Он
определяет способ доступа к данным по принципу
главный-подчиненный для связи по последовательной
шине.
К шине можно подключить одно главное и до 126
подчиненных устройств. Отдельные подчиненные
устройства выбираются главным устройством по
символу адреса в телеграмме. Подчиненное устройство
не может передавать сообщение по собственной
инициативе: для этого требуется запрос; также
невозможен обмен сообщениями между подчиненными
устройствами. Связь осуществляется в полудуплексном
режиме.
Функция главного устройства не может быть передана
другому узлу (система с одним главным устройством).
Физическим уровнем является RS485, т.е. используется
порт RS485, встроенный в устройство преобразователь
частоты. FC-протокол поддерживает разные форматы
телеграммы.
•
Укороченный формат из 8 байт для
технологических данных.
•
Удлиненный формат из 16 байт, который также
включает канал параметров.
•
Формат, используемый для текстов.
8.2.1 FC с Modbus RTU
FC-протокол обеспечивает доступ к командному слову и
заданию по шине преобразователь частоты.
Командное слово позволяет главному устройству
Modbus управлять несколькими важными функциями
преобразователь частоты.
•
Запуск
•
Останов преобразователь частоты различными
способами:
•
Останов выбегом
•
Быстрый останов
•
Останов торможением постоянным
током
•
Нормальный останов (изменением
скорости)
•
Возврат в исходное состояние (сброс) после
аварийного отключения
•
Работа с различными предустановленными
скоростями
•
Работа в обратном направлении
•
Изменение активного набора параметров
•
Управление 2 реле, встроенными в
преобразователь частоты
Для регулирования скорости обычно используется
задание по шине. Также возможен доступ к параметрам,
чтение их значений и, где предусмотрено, запись
значений в параметры. Это допускает диапазон
вариантов управления, включая управление уставкой
преобразователь частоты, когда используется его
внутренний ПИ-регулятор.
8.3 Конфигурация сети
8.3.1 Набор Преобразователь частоты
Чтобы разрешить FC-протокол для преобразователь
частоты, установите следующие параметры.
Параметр Значение
8-30 Protocol FC
8-31 Address 1 - 126
8-32 Baud Rate 2400 - 115200
8-33 Parity / Stop Bits Контроль по нечетности, 1 стоповый
бит (по умолчанию)
8.4 Структура кадра сообщения по FC-
протоколу

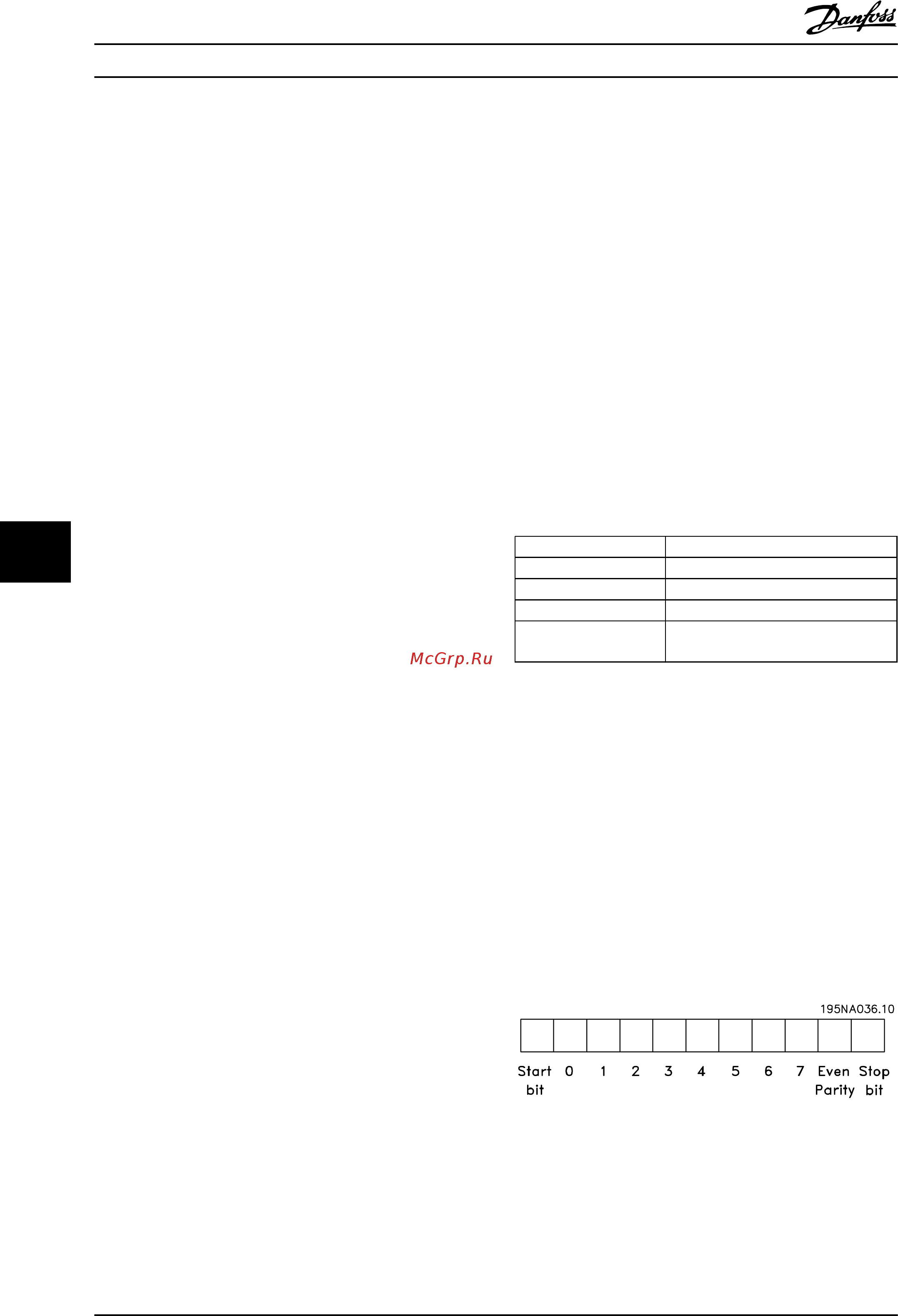

8.4.1 Состав символа (байта)
Каждый передаваемый символ начинается со
стартового бита. Затем 8 бит данных передаются
согласно байту. Каждый символ защищается с помощью
четности битов. Этот бит устанавливается равным «1»
после подтверждения четности. Четность достигается,
когда суммарное число двоичных единиц в 8 битах
данных и бит четности являются четными. Символ
завершается стоповым битом, так что общее число
битов равно 11.
Установка и настройка RS485
Руководство по проектированию VLT Micro Drive
72 MG02K150 - VLT
®
является зарегистрированным товарным знаком Danfoss Group
