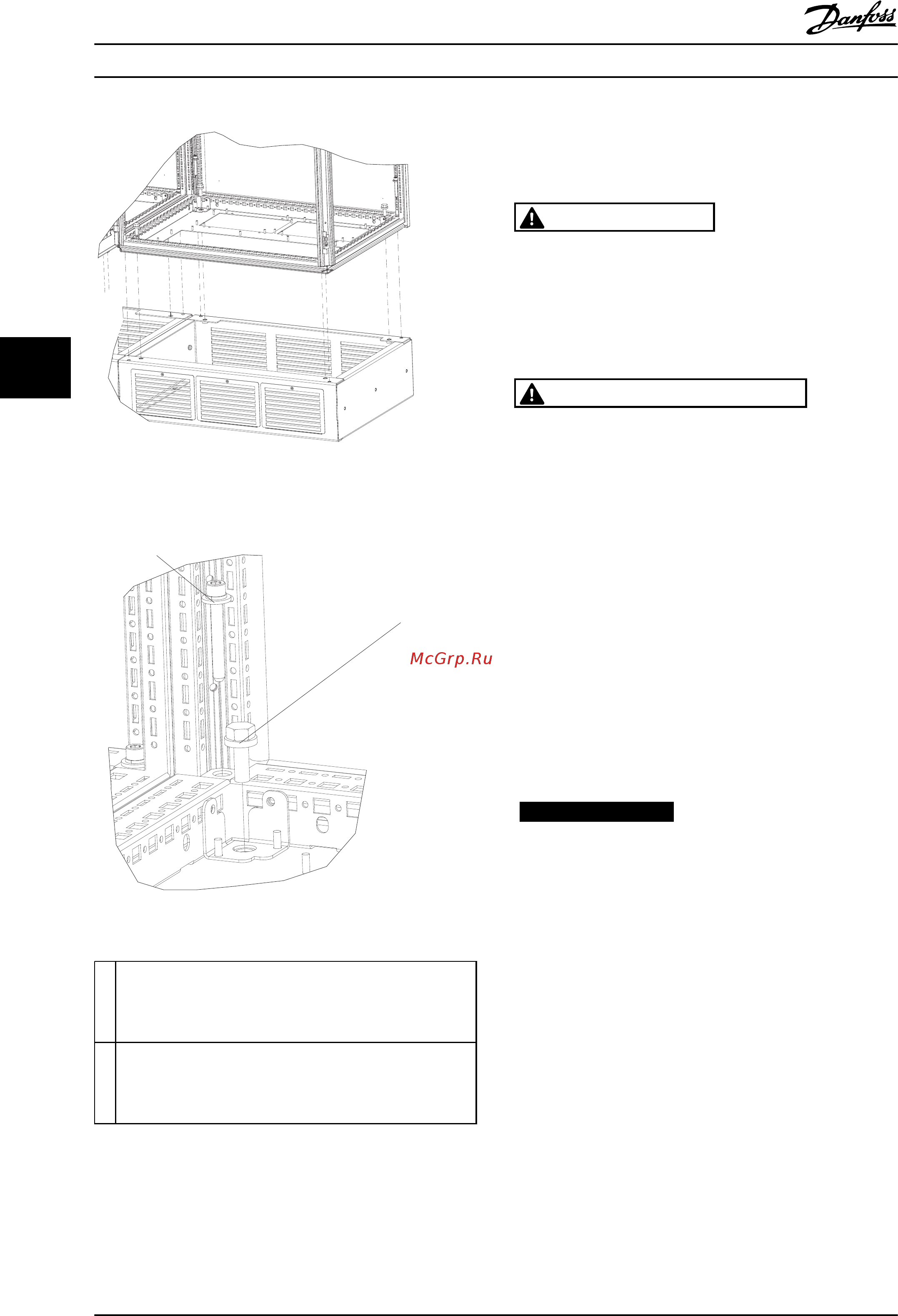

130BX472.10
Рисунок 5.3 Монтаж на подставку с помощью болтов
130BX471.10
1
2
Рисунок 5.4 Крупный план
1 Используя стопорную шайбу и плоскую шайбу, закрепите
каждый из болтов M8x60 мм через корпус в резьбовом
отверстии в основании. Используйте четыре болта для
каждого шкафа.
2 Используя невыпадающую стопорную шайбу и плоскую
шайбу, закрепите каждый из болтов M10x30 мм через
пластину основания в резьбовом отверстии в основании.
Используйте четыре болта для каждого шкафа.
Таблица 5.6 Пояснения к Рисунок 5.4
5.1.4 Требование по технике
безопасности для механического
оборудования
ВНИМАНИЕ!
Обратите внимание на рекомендации, касающиеся
комплекта для встраивания и монтажа на месте
эксплуатации. Чтобы избежать серьезных
повреждений оборудования или травм, особенно при
монтаже больших блоков, соблюдайте требования,
приведенные в перечне.
ПРЕДУПРЕЖДЕНИЕ
Преобразователь частоты охлаждается
циркулирующим воздухом.
Чтобы защитить устройство от перегрева,
необходимо, чтобы температура окружающей среды
не превышала максимального номинального значения.
Если температура окружающего воздуха находится в
пределах 45 °C – 55 °C, требуется понижение
характеристик преобразователя частоты, см.
3.5.5 Снижение номинальных характеристик в
зависимости от температуры окружающей среды.
Если не учитывать снижение характеристик при
изменении температуры окружающей среды, срок
службы преобразователя частоты уменьшится.
5.2 Перед монтажом
5.2.1 Планирование монтажа с учетом
места установки
УВЕДОМЛЕНИЕ
Чтобы избежать лишней работы во время и после
монтажа, важно заранее спланировать монтаж
преобразователя частоты.
Выберите наилучшее возможное место эксплуатации
с учетом следующих факторов:
•
Рабочая температура окружающей среды
•
Способ монтажа
•
Способ охлаждения блока
•
Положение преобразователя частоты
•
Прокладка кабелей
•
Убедитесь, что источники питания подают
надлежащее напряжение и обеспечивают
достаточный ток
Монтаж
Руководство по проектированию VLT
®
AQUA Drive FC 202
104 MG20Z150 - VLT
®
является зарегистрированным товарным знаком компании Danfoss
55
