Перед установкой преобразователя частоты проверьте
окружающий воздух на содержание жидкостей, частиц и
газов путем обследования уже существующих в этой
среде установок. Типичными признаками присутствия
вредных взвешенных жидкостей является наличие на
металлических частях воды, масла или коррозии.
На монтажных шкафах и на имеющемся электрическом
оборудовании часто можно видеть чрезмерное
количество пыли. Одним из признаков наличия
агрессивных газов в воздухе является потемнение
медных шин и концов кабелей имеющихся установок.
Корпуса типоразмеров D и E имеют тыльный канал из
нержавеющей стали, который обеспечивает
дополнительную защиту в агрессивной среде. Для
внутренних компонентов преобразователя частоты по-
прежнему требуется установка надлежащей вентиляции.
Для получения дополнительной информации
обратитесь в Danfoss.
2.6 Вибрационные и ударные
воздействия
Преобразователь частоты испытан в соответствии с
методикой, основанной на следующих стандартах:
Преобразователь частоты удовлетворяет требованиям,
предъявляемым к блокам, монтируемым на стене или
на полу в производственных помещениях, а также в
щитах управления, закрепляемым болтами на стене или
на полу.
•
IEC/EN 60068-2-6: Вибрация (синусоидальная) —
1970
•
IEC/EN 60068-2-64: Вибрация, случайные
вибрации в широком диапазоне частот
2.7
Преимущества использования
преобразователя частоты
2.7.1 Использование преобразователя
частоты для управления
вентиляторами и насосами
Преимуществом преобразователя частоты является то,
что центробежные вентиляторы и насосы регулируются
с учетом законов пропорциональности для таких
вентиляторов и насосов. Дополнительные сведения см.
в текст и Рисунок 2.1.
2.7.2 Явное преимущество —
энергосбережение
Явное преимущество использования преобразователя
частоты для управления скоростью вентиляторов или
насосов заключается в достигаемом сбережении
электроэнергии.
По сравнению с другими системами и технологиями
управления, преобразователь частоты является
энергетически оптимальной системой управления
вентиляторами и насосами.

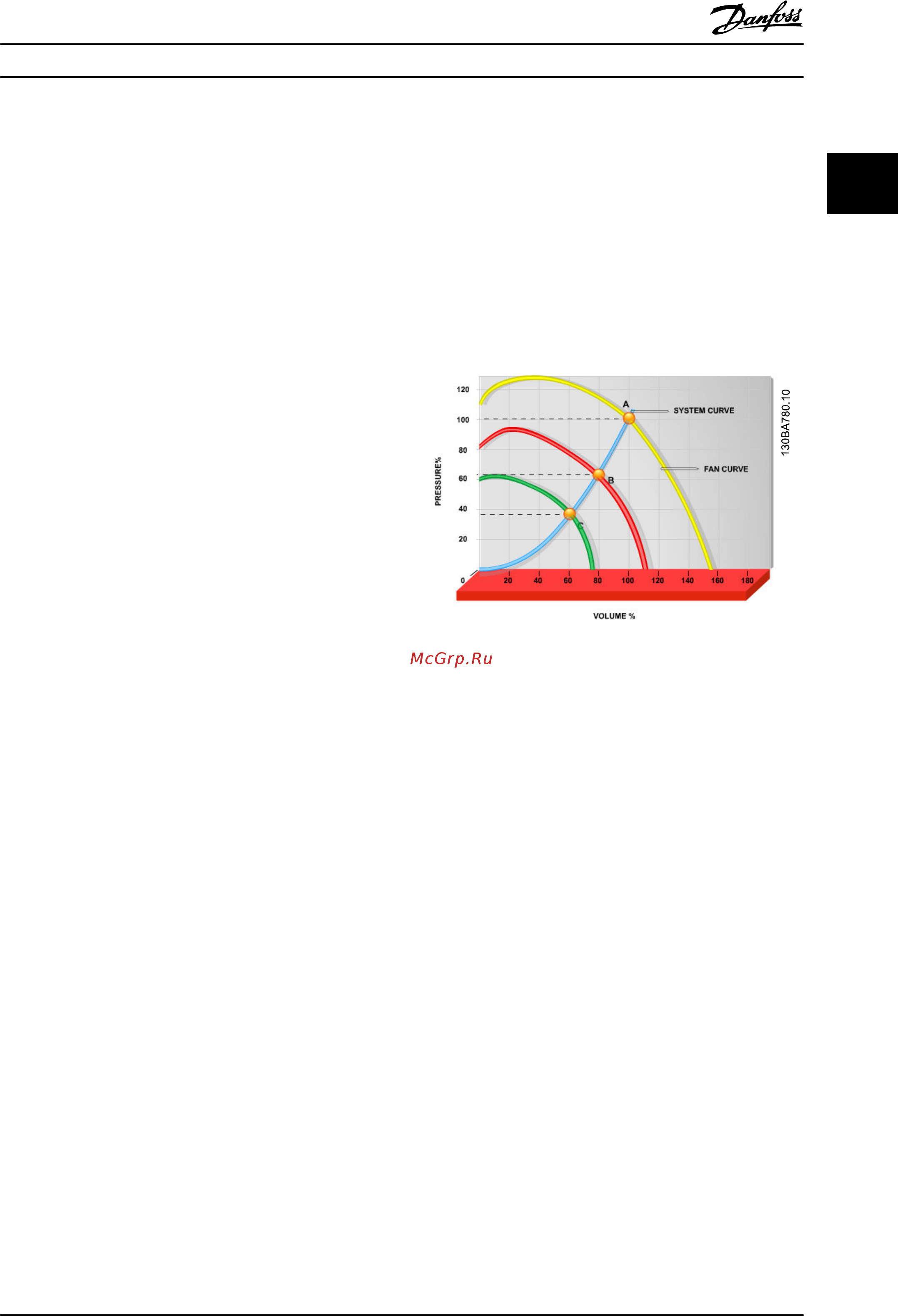

Рисунок 2.1 Кривые вентиляторов (A, B и C) в случае их
уменьшенной производительности
В типичных применениях, когда преобразователь
частоты используется для уменьшения мощности
вентилятора до 60 %, возможно получить более чем
50%-ю экономию электроэнергии.
Введение
Руководство по проектированию VLT
®
AQUA Drive FC 202
MG20Z150 - VLT
®
является зарегистрированным товарным знаком компании Danfoss 17
