Ток утечки на землю зависит от конфигурации системы,
в том числе от наличия фильтров ВЧ-помех,
экранированных кабелей двигателя и мощности
преобразователя частоты.
130BB955.11
a
b
Cable length [m]
Leakage current [mA]

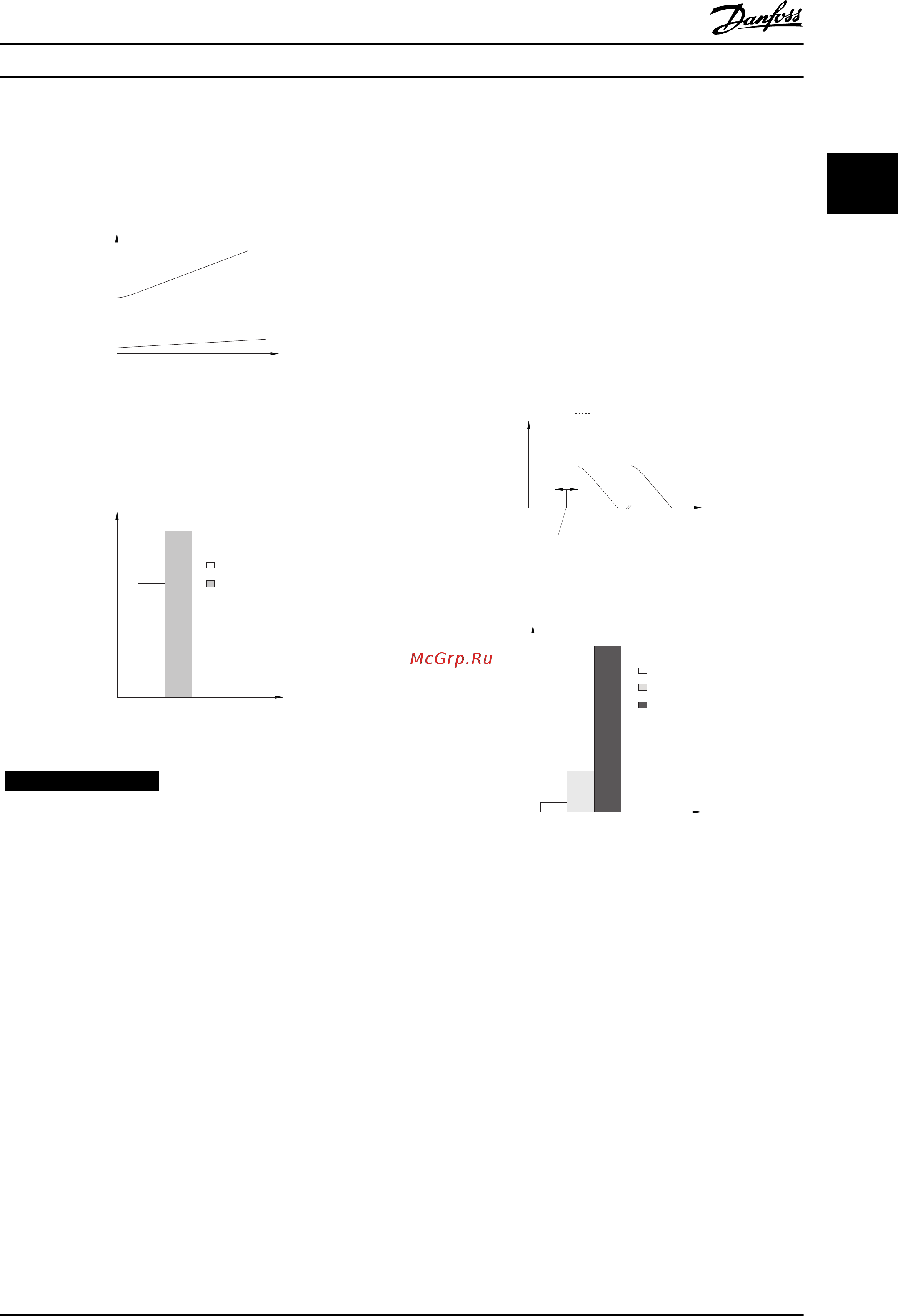

Рисунок 2.21 Влияние длины кабеля и мощности на ток
утечки. Pa>Pb
Ток утечки зависит также от линейных искажений.
130BB956.11
Leakage current [mA]
THVD=0%
THVD=5%
Рисунок 2.22 Влияние искажения в цепи на ток утечки
УВЕДОМЛЕНИЕ
При использовании фильтра выключите 14-50 Фильтр
ВЧ-помех во время зарядки, чтобы избежать
появления большого тока утечки при переключении
датчика остаточного тока.
Eсли ток утечки превышает 3,5 мА, в соответствии со
стандартом EN/IEC61800-5-1 (стандарт по системам
силового привода) следует соблюдать особую
осторожность. Заземление следует усилить одним из
следующих способов.
•
Сечение провода заземления (клемма 95)
должно быть не менее 10 мм²
•
Следует использовать два отдельных провода
заземления соответствующих нормативам
размеров.
Дополнительную информацию см. в стандартах EN/
IEC61800-5-1 и EN50178.
Использование датчиков остаточного тока
Если используются датчики остаточного тока (RCD),
также известные как автоматические выключатели для
защиты от утечек на землю (ELCB), соблюдайте
следующие требования.
Используйте только RCD типа В, которые могут
обнаруживать переменные и постоянные токи.
Используйте RCD с задержкой по пусковым
токам, чтобы предотвратить отказы в связи с
переходными токами на землю.
Размеры RCD следует подбирать с учетом
конфигурации системы и условий окружающей
среды.
130BB958.11
L
leakage
[mA]
f [Hz]
f
sw
Cable
f
s
150 Hz
3rd harmonics
50 Hz
Mains
RCD with low f
cut-o
RCD with high f
cut-o
Рисунок 2.23 Основные источники тока утечки
130BB957.11
Leakage current [mA]
100 Hz
2 kHz
100 kHz
Рисунок 2.24 Влияние частоты отключения датчика
остаточного тока (RCD) на величины реагирования/
измеряемые величины
См. также Примечание по применению RCD.
2.13
Управление с помощью функции
торможения
2.13.1 Выбор тормозного резистора
В некоторых применениях, например в центрифугах,
желательно останавливать двигатель гораздо быстрее,
чем этого можно достигнуть путем управления
замедлением или при свободном вращении. В этих
случаях можно использовать динамическое торможение
с помощью тормозного резистора. Использование
тормозного резистора обеспечивает поглощение
выделяемой энергии в резисторе, а не в
преобразователе частоты.
