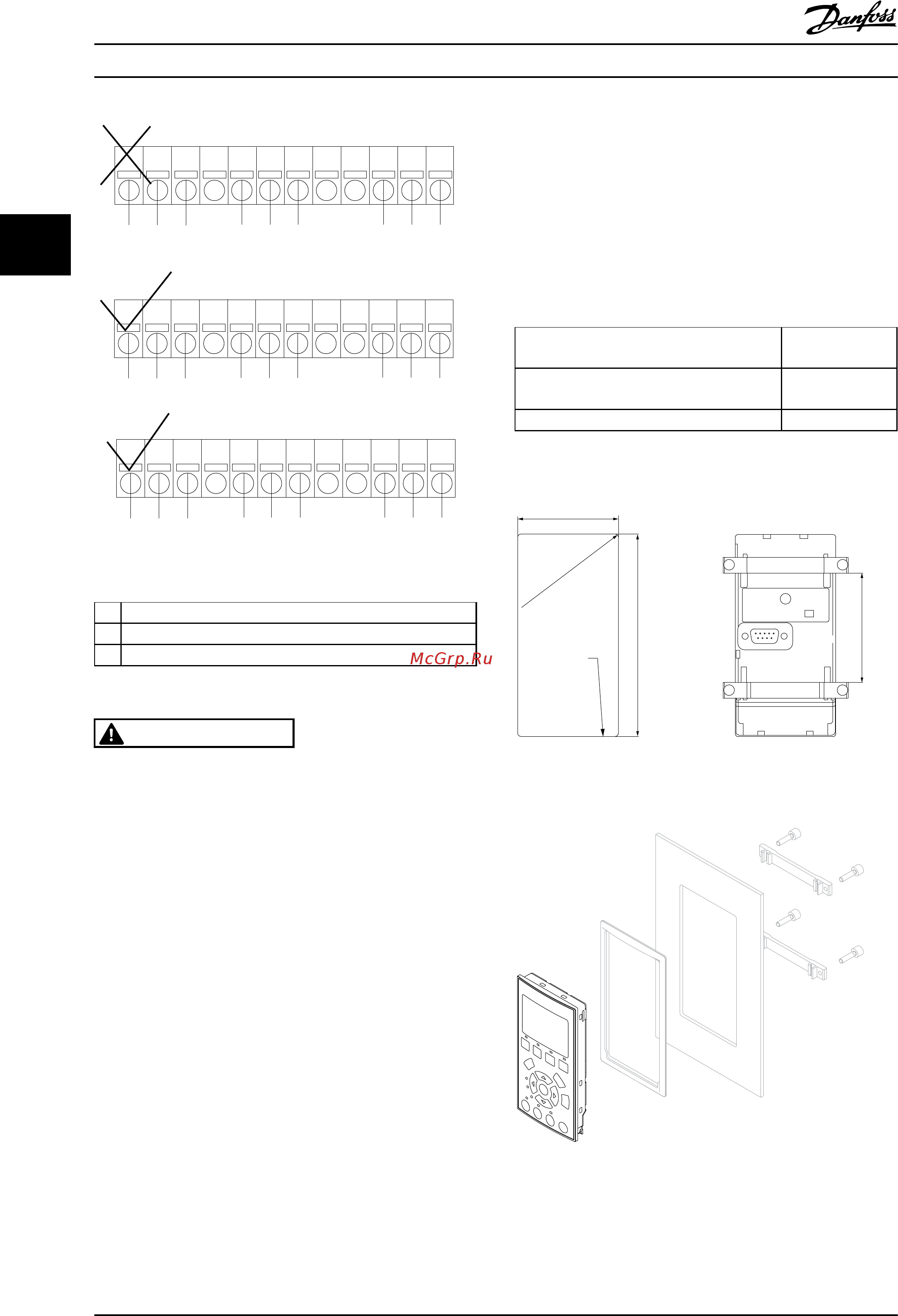

Danfoss VLT AQUA Drive FC-202P15KS2 [74/218] Внимание
![Danfoss VLT AQUA Drive FC-202P15KS2 [74/218] Внимание](/views2/1557587/page74/bg4a.png)
1 1 1
1 102 3 4 5 6 7 8 9 1211
2 2 3
1 1 1
1 102 3 4 5 6 7 8 9 1211
3 3 3
1 1 1
1 102 3 4 5 6 7 8 9 1211
2 2
2
130BA176.11
Рисунок 3.15 Клеммы
1 НЗ
2 Токоведущая часть
3 PELV
Таблица 3.27 Пояснения к Рисунок 3.15
ВНИМАНИЕ!
Не объединяйте низковольтные детали и
системы PELV
3.6.11 Тормозные резисторы
В приложениях, в которых двигатель используется в
качестве тормоза, двигатель генерирует энергию,
которая возвращается в преобразователь частоты. Если
энергия не может передаваться обратно в двигатель,
напряжение в цепи постоянного тока преобразователя
повышается. В приложениях с частым торможением
и/или с нагрузками, имеющими большой момент
инерции, такое повышение ведет к отключению
вследствие перенапряжения в преобразователе и, в
результате, к останову. Для рассеивания энергии,
вырабатываемой при рекуперативном торможении,
используются тормозные резисторы. Резистор
выбирается по величине активного сопротивления,
номиналу рассеиваемой мощности и размерам.
Компания Danfoss предлагает широкий ассортимент
различных резисторов, специально предназначенных
для определенных типов приводов компании. О
подборе размеров тормозного резистора см.
2.13 Управление с помощью функции торможения .
Кодовые номера можно найти в 4 Заказ.
3.6.12 Комплект дистанционного
монтажа панели местного
управления
LCP можно установить на передней стороне шкафа с
помощью выносного монтажного комплекта. Корпус —
IP66. Момент затяжки крепежных винтов должен быть
не более 1 Нм.
Корпус
IP66, передняя
панель
Максимальная длина кабеля между LCP и
блоком 3 м
Стандарт связи RS-485
Таблица 3.28 Технические характеристики
Max R2(0.08)
Panel
cut out
Min 72(2.8)
130BA139.11
129,5± 0.5 mm
64,5± 0.5 mm
(2.54± 0.04 in)
(5.1± 0.04 in)
Рисунок 3.16
Комплекты LCP
130BA138.10
Рисунок 3.17 Монтажный комплект для LCP, включающий
графическую панель LCP, крепеж, кабель (3 м) и прокладку
Номер для заказа 130B1113
Выбор
Руководство по проектированию VLT
®
AQUA Drive FC 202
72 MG20Z150 - VLT
®
является зарегистрированным товарным знаком компании Danfoss
