3.6.7 Резервный источник МСВ 107 на 24
В пост. тока (доп. устройство D)
Внешний источник питания 24 В пост. тока
Внешний источник питания 24 В пост. тока может
использоваться в качестве низковольтного источника
питания для платы управления и любых других
установленных дополнительных плат. Внешний источник
питания обеспечивает работу панели местного
управления (LCP) и периферийных шин в полном
объеме (включая установку параметров) без
подключения к электросети.
Диапазон напряжения
на входе
24 В постоянного тока ±15 % (макс.
37 В в течение 10 с)
Макс. входной ток 2,2 A
Средний входной ток 0,9 A
Макс. длина кабеля 75 м
Входная емкостная
нагрузка
< 10 uF
Задержка при подаче
питания
< 0,6 с
Таблица 3.23 Технические характеристики внешнего
источника питания 24 В пост. тока
С защитой входов.
Номера клемм:
Клемма 35: «-» внешнего источника питания 24
В пост. тока.
Клемма 36: «+» внешнего источника питания 24
В пост. тока.
Выполните следующие операции.
1. Снимите закрывающий щиток панели местного
управления.
2. Снимите клеммную крышку.
3. Удалите плату развязки для кабелей и
пластмассовую крышку снизу.
4. Вставьте дополнительный резервный источник
питания 24 В пост. тока в дополнительное
гнездо.
5. Установите развязывающую панель.
6. Установите клеммную крышку и панель
местного управления или закрывающий щиток.
При питании цепи управления от дополнительного
резервного источника MCB 107 с напряжением 24 В
пост. тока внутренний источник 24 В автоматически
отключается.
3.6.8 дополнительное аналоговое
устройство ввода/вывода MCB 109
Предполагается, что плата аналоговых входов/выходов
будет использоваться в следующих случаях:
•
Резервное питание для тактового генератора
на плате управления
•
Для обычного расширения выбора аналоговых
входов/выходов, предусмотренных на плате
управления, например при многозонном
управлении с тремя датчиками давления
•
Настройка преобразователя частоты в блоке
децентрализованного ввода/вывода,
поддерживающем Систему управления для
зданий, с входами для датчиков и выходами
для рабочих заслонок и исполнительных
устройств клапанов
•
ПИД-регуляторы расширенной поддержки с
входами/выходами для входов уставок, входов
преобразователей/датчиков и выходов для
исполнительных устройств.входов
преобразователей/датчиков
ANALOG INPUT
CPU
CAN BUS
CPU
CONTROL CARD (FREQUENCY CONVERTER)
ANALOG I/O
OPTION MCB 109
ANALOG OUTPUT
RTC
Pt1000/
Ni 1000
3V
LITHIUM
BATTERY
1
2 3
4 5
6
7
8
9 10
11
12
AIN
AIN
AIN
AOUT
0 V 24 VDC
130BA405.11
AOUT
AOUT
GND
0-10
VDC
0-10
VDC
0-10
VDC
< 1 mA
< 1 mA
< 1 mA
0-10 VDC
0-10 VDC
0-10 VDC

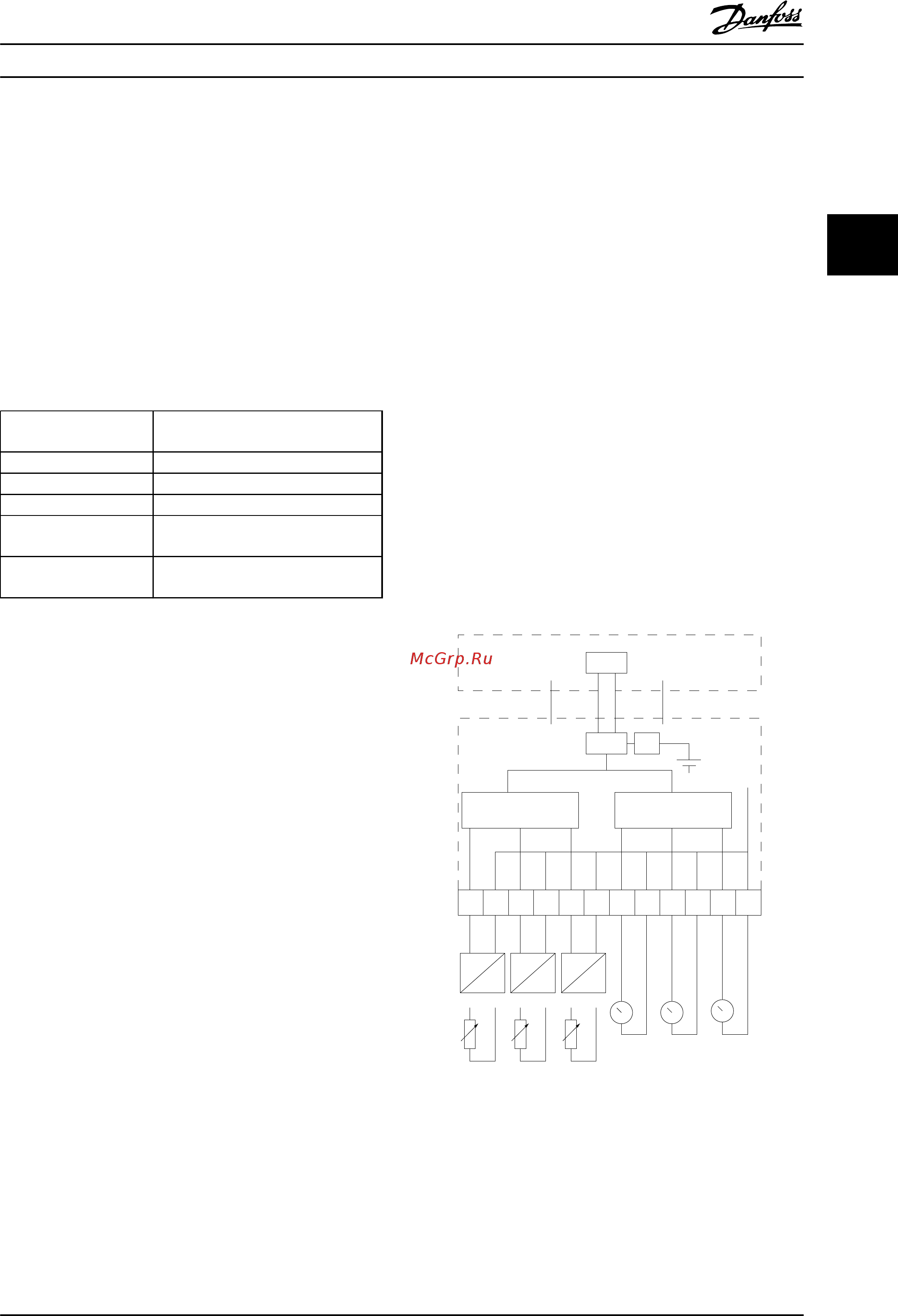

Рисунок 3.11 Принципиальная схема аналоговых входов/
выходов, предусмотренных в преобразователе частоты
Выбор
Руководство по проектированию VLT
®
AQUA Drive FC 202
MG20Z150 - VLT
®
является зарегистрированным товарным знаком компании Danfoss 67
